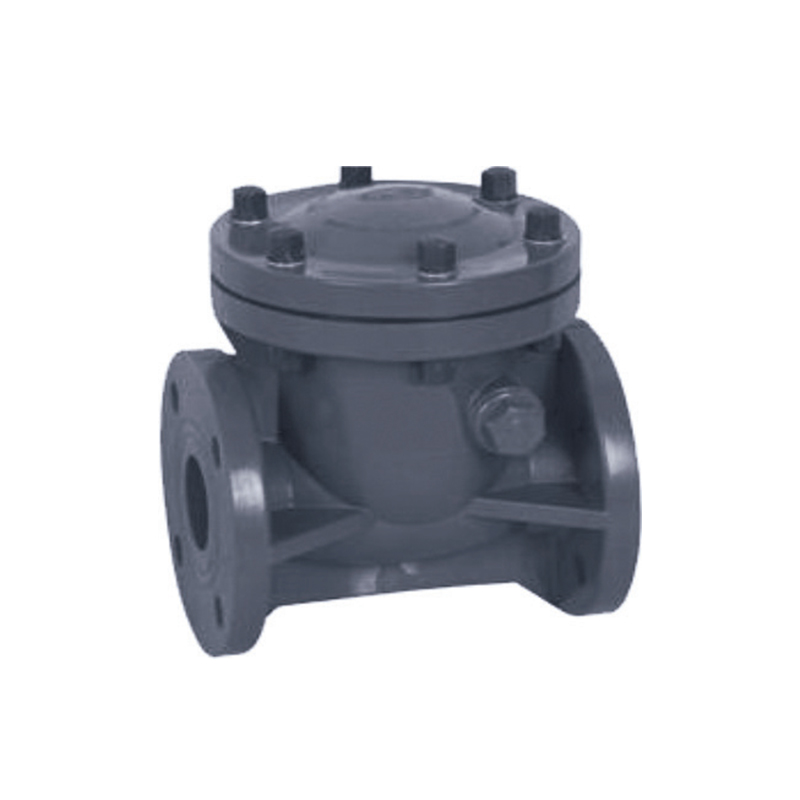

SCH8O/DIN UPVC/CPVC Salınım Çek Valfı

UPVC/CPVC salınımlı çek valf, su arıtma, kimyasal işleme ve tarımsal sulamada yaygın olarak uygulanan yüksek verimli bir sıvı kontrol cihazıdır. Tasarımı, sıvının tek yönde serbestçe akmasını sağlarken ters akış sırasında otomatik olarak kapanarak ortamın geri akışını etkili bir şekilde önler ve boru hattı sisteminin güvenliğini sağlar.

UPVC/CPVC salınımlı çek valf, kompakt bir yapıya, hafif tasarıma ve kolay kurulum ve bakıma sahiptir. Yüksek mukavemetli valf gövdesi, yüksek basınçlı ortamlarda stabilite ve dayanıklılık sağlar.

Bize Ulaşın

Öncesi：SCH8O/DIN UPVC/CPVC SK Tipi Statik Mikser
Sonraki：SCH8O/DIN UPVC/CPVC Küresel Taban Vanası

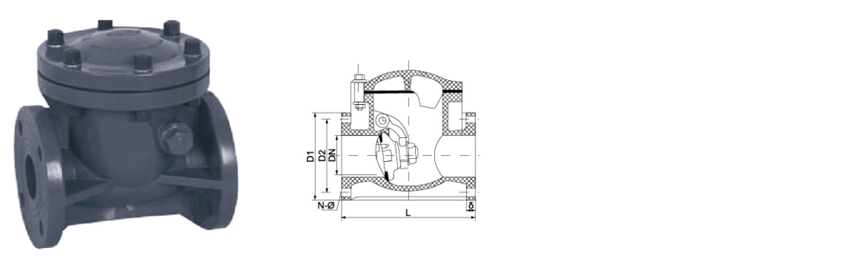

parametre başvuru Teknik Standartlar

BOYUT/NOM.		dn25	dn32	dn40	DN50	dn63	dn75	DN90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DİN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DİN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DİN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Çalışma Basıncı (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · YAY DESTEKLİ

UPVC / CPVC Salınım Çek Valfı

Geri dönüşsüz · Döner disk · Yatay veya dikey

SCH80/DIN UPVC/CPVC Salınım Çek Valfı, aşındırıcı ve yüksek saflıkta sıvı sistemleri için tasarlanmış, geri dönüşsüz bir akış kontrol cihazıdır. ASTM SCH80 ve DIN standartlarına göre üretilen bu valf, ileri akışa izin vermek için bir menteşe pimi üzerinde dönen ve akış tersine döndüğünde otomatik olarak kapanan yay destekli bir disk kullanır. Salınım diski tasarımı düşük basınç düşüşü sağlar ve değişen akış hızlarına sahip uygulamalar için uygundur. Valf gövdesi, genel kimyasal hizmet için UPVC ve 93°C'ye kadar yüksek sıcaklık uygulamaları için CPVC olarak mevcuttur. EPDM, FKM veya PTFE olarak sunulan esnek conta, ters akış meydana geldiğinde sızdırmaz kapatmayı sağlar.

DN15–DN200

Boyut teklifi

PN10–PN16

Basınç sınıfı

–20°C ila 93°C

CPVC sıcaklığı

Salıncak diski

Mekanizmayı kontrol et

Yay Destekli Disk

Hızlı kapanma tepkisi ters akışı önler. Yay kuvveti, düşük ileri hızlarda bile pozitif oturma için kalibre edilmiştir.

Kimyasal ve Termal Direnç

UPVC ve CPVC asitlere, bazlara ve tuzlara karşı dayanıklıdır. CPVC, hizmeti 93°C'ye kadar genişletir. Özel kimya için seçilebilen disk ve conta malzemeleri.

Düşük Basınç Düşüşü

Aerodinamik salınım diski yolu akış kısıtlamasını en aza indirerek enerji tüketimini azaltır ve hat verimliliğini korur.

Yatay veya Dikey Kurulum

Yeni veya sonradan takılan boru sistemleri için esnek yönlendirme. Dikey kurulum yukarı doğru akış yönü gerektirir.

İnşaat

Vücut PVC · CPVC

Disk Katı UPVC · PTFE · SS304/316

Mühür EPDM · FKM · PTFE

Bahar SS304 · SS316 (kaplamalı)

Bağlantı

Soket Solventli çimento · DIN/ANSI

Dişli NPT · BSPT

Flanşlı DIN PN10/PN16 · ANSI 150

Standartlar ASTM D2467 · DIN 8061/8062 · ISO 16137

Mühür Seçimi

EPDM Su, hafif asitler · 80°C'ye kadar

FKM Yağlar, hidrokarbonlar · 90°C'ye kadar

PTFE Agresif kimyasallar · 93°C'ye kadar

Proses kimyası ve sıcaklıkla uyumluluğu doğrulayın.

Uygulama Ortamı

Kimya ve Metalurji

Asit transferi · Kostik dozajlama · Asitleme hatları

Elektronik ve Yarı İletken

Ultra saf su · CMP bulamacı · Kimyasal dağıtım

Enerji ve Fotovoltaik

Akü elektroliti · Güneşle dağlama · Soğutma suyu

Su Arıtma

Atık su · RO nüfuzu · Tuzdan arındırma

İlaç ve Gıda

DI su · CIP dönüşü · Sıhhi hatlar

Otomotiv ve Genel

Parça yıkama · Boya sirkülasyonu · Soğutma döngüleri

Kurulum Yönergeleri

Yönelim: Akış oku ileri akış yönü ile aynı hizada olmalıdır. Yatay çizgiler yerçekimi destekli kapatmayı kullanır. Dikey çizgiler yukarı doğru akış gerektirir.
Düz boru: Sabit akış profili için minimum 5 çap yukarı akış ve 3 çap aşağı akış.
Solvent kaynağı: UPVC veya CPVC'ye özel astar ve çimento kullanın. Tam kürlenme süresine izin verin.
Dişli joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Muayene: Contayı ve diski aşınma veya kimyasal saldırı açısından periyodik olarak inceleyin.

Kritik Kısıtlamalar

Sıcaklık: UPVC maks. 60°C · CPVC maks. 93°C · Sızdırmazlık derecesini aşmayın.
Buhar hizmeti için derecelendirilmedi. Hızlı termal döngülerden ve basınç dalgalanmalarından kaçının.
Gazlı ortamlar için tasarlanmamıştır; yalnızca sıvı servis için tasarlanmıştır.
Bahar corrosion: Verify spring alloy compatibility with process chemistry.
Aşındırıcı ortam: Yüksek katı içeriği disk ve conta yüzeylerine zarar verebilir.
UV koruması: Doğrudan güneş ışığından uzakta saklayın ve kurun veya UV kaplama uygulayın.

Sık Sorulan Sorular

Salınımlı çek valfin küresel çek valften farkı nedir?

Salınımlı çek valf, ileri akışla salınarak açılan ve akış tersine döndüğünde yerçekimi veya yay kuvvetiyle kapanan menteşeli bir disk kullanır. Daha düşük basınç düşüşü sunar ve daha büyük boru boyutları için uygundur. Bilyalı çek valf, bir contaya oturan yaylı bir bilya kullanır ve düşük akış hızlarında daha hızlı kapanma tepkisi ve daha iyi sızdırmazlık sağlar.

Bu vana dikey bir hatta monte edilebilir mi?

Evet, salınımlı çek valf yukarı akış yönüne sahip dikey borulara monte edilebilir. Yay destekli disk, dikey kurulumlarda bile pozitif kapanmayı sağlar. Yatay kurulum da desteklenir ve en yaygın konfigürasyondur.

Gevezelik neden olur ve nasıl çözülebilir?

Çatırtı tipik olarak akış hızı çok düşük olduğunda meydana gelir ve diskin salınmasına neden olur. Bu, akış hızını artırarak, daha hafif bir yay takarak veya daha düşük çatlama basıncına sahip bir valf seçerek çözülebilir. Pistonlu pompalardan gelen titreşimli akış da gürültüye neden olabilir.

Sistemim için doğru yay kuvvetini nasıl seçerim?

Yay kuvveti seçimi sistem akış hızına ve karşı basınca bağlıdır. Standart yaylar çoğu uygulamaya uygundur. Düşük akışlı sistemlerde diskin tamamen açılmasını sağlamak için daha hafif bir yay gerekebilir. Yüksek geri basınçlı sistemler için daha güçlü bir yay pozitif kapanmayı sağlar. Belirli boyutlar için üreticinin yay seçim tablosuna bakın.

Şirket

Zheyi Boru Hattı (Wuhan) Co., Ltd.

ZHEYI Group Evet Çin SCH8O/DIN UPVC/CPVC Salınım Çek Valfı Gıda endüstrisi/otomotiv/elektronik için tedarikçi Ve özel yapılmış SCH8O/DIN UPVC/CPVC Salınım Çek Valfı Gıda endüstrisi/otomotiv/elektronik için fabrika. 2007 yılında kurulduk ve CPVC ve UPVC endüstriyel borularının araştırma ve geliştirme, üretim, satış ve servisine odaklandık. Şirket, özel ekipman üretim lisansı, Zhejiang Eyaleti suyla ilgili ürün hijyen lisansı, IS09001 kalite yönetim sistemi sertifikası, IS014001 çevre yönetim sistemi sertifikası ve IS045001 iş sağlığı ve güvenliği yönetim sistemi sertifikası dahil olmak üzere bir dizi sertifika elde etti. Şirketin 50 den fazla bağımsız fikri mülkiyet hakkı ve kendi kendine işletilen ithalat ve ihracat hakları vardır. Şirket, çeşitlendirilmiş ürünler ve daha iyi hizmetler sunmak için Almanya ve Amerika Birleşik Devletleri nden ileri teknoloji, takım ekipmanı ve benzersiz hammaddeler ve yönetim sistemleri tanıttı. Yıllar içinde ürünlerimiz, kimyasal, metalurjik, fotovoltaik, nükleer enerji, lityum pil, elektronik yarı iletken, gıda, ilaç, otomobil, endüstriyel su arıtma ve diğer endüstrilerde asit ve alkali sıvıların, ultra saf suyun, içme suyunun, elektronik sınıfı saf suyun ve endüstriyel atık suyun boru hattı taşımacılığında yaygın olarak kullanılmıştır. Şu anda ZHEYI Grubu ülke genelinde 30 dan fazla satış şirketi kurmuş olup, her türlü ürün Avrupa, Amerika, Güneydoğu Asya ve diğer ülke ve bölgelere ihraç edilmekte olup, yurtiçi ve yurtdışı müşteriler tarafından yoğun ilgi görmektedir.

Onur Belgesi

Haberler

SCH 80 UPVC Borular Endüstriyel ve Ticari Uygulamalarda Ne...
Jul 30,2026
Kimyasal işleyiciler, su arıtma operatörleri ve endüstriyel tesisler, 80 SCH PVC boru metal borunun getirdiği ağırlık, maliyet veya korozyon endişeleri olmadan, bir boru sisteminin daha yüksek iç basınca...
daha fazla bilgi edin
SCH 80 UPVC Boruyu Yüksek Basınç Uygulamaları için Güvenil...
Jul 23,2026
SCH 80 PVC boru, aynı dış çapta SCH 40 borudan daha kalın bir duvarla inşa edilmiştir, bu da basınç değerini yükseltir ve onu aşındırıcı kimyasallar, sıcak proses sıvıları ve basınçlı su taşıyan endüstriyel hatlar ...
daha fazla bilgi edin
Endüstriyel Boru Sistemlerinde Neden SCH 80 UPVC Boru Yayg...
Jul 16,2026
Duvar kalınlığı, zorlu endüstriyel basınçlara uygun bir boruyu hafif konut kullanımına yönelik bir borudan ayıran tek özelliktir. 80 SCH PVC boru daha kalın duvarlı plastikleştirilmemiş PVC yapıyı güçlü ...
daha fazla bilgi edin

Mesaj bırakın

Sıkı kalite kontrolü

ZHEYI Grup, "önce kalite" ilkesine bağlı kalarak, uluslararası düzeyde gelişmiş ekipman ve yüksek kaliteli hammaddeler benimsiyor, üretimin her aşamasını sıkı bir şekilde kontrol ediyor ve mükemmel performans ve zarif görünüme sahip boru hattı ürünleri sunmaya kendini adamıştır.

Şirket, Japonya nın Sekisui ve ABD nin Lubrizol ü de dahil olmak üzere en gelişmiş üretim ekipmanlarını ve yüksek kaliteli malzemeleri kullanmaktadır. "ZHEYI", mükemmel üretim teknolojisini profesyonel yönetimle mükemmel bir şekilde birleştirir ve her ürün, üretimden muayeneye, nihai teslimata kadar sıkı kalite kontrolünden geçer ve görünüm ve işlevin mükemmel kombinasyonunu garanti eder.
Hassas performans testi

ZHEYI de her ürün titizlikle üretilir, sadece mükemmel estetik tasarıma odaklanmakla kalmaz, aynı zamanda her zaman mükemmel içsel kaliteye de bağlı kalır. Sıkı performans testleri, ürünün zorlu koşullar altında bile kararlılığını ve dayanıklılığını koruyabilmesini sağlar.:

● Yoğunluk testi: Yapıların düzgünlüğünü ve sağlamlığını sağlamak için malzeme yoğunluğunu ölçer.
● Vicat yumuşama sıcaklığı testi: Ürünün çeşitli ortamlarda deformasyona karşı dayanıklılığını garantilemek için yüksek sıcaklık koşullarında malzemelerin yumuşama derecesini değerlendirir.
● Fırın testi: Uzun süreli ısı dayanıklılığını simüle eder ve ürünün uzun süre yüksek sıcaklıklara dayanma yeteneğini doğrular.
● Hidrostatik test: Ürün emniyeti ve güvenilirliğini sağlamak amacıyla boruların yüksek basınç koşulları altındaki mukavemetini değerlendirin.
● Düşme çekici darbe testi: Ürünün nakliye, kurulum ve günlük kullanım sırasındaki darbe dayanıklılığını test edin.

SCH8O/DIN UPVC/CPVC Salınım Çek Valfı Sektör bilgisi

Doğru şekilde nasıl seçilir UPVC / CPVC Salınım Çek Valfı ? Temel Parametreler ve Çalışma Koşulu Eşleştirme Kılavuzu

UPVC (plastikleştirilmemiş polivinil klorür) ve CPVC (klorlu polivinil klorür) Salınım Çek Valfı, mükemmel korozyon direnci, hafif tasarımı ve ekonomisi nedeniyle birçok endüstride yaygın olarak kullanılmaktadır. Doğru seçim, uzun süreli istikrarlı çalışmayı sağlamak için ortam özelliklerinin, çalışma koşullarının ve valf performansının kapsamlı bir şekilde değerlendirilmesini gerektirir. Aşağıda önemli seçim noktaları ve tipik endüstri uygulama analizleri yer almaktadır:

1. Ortam türü ve kimyasal uyumluluk
UPVC/CPVC malzemeleri asitlere, alkalilere, tuzlara ve çeşitli aşındırıcı ortamlara karşı iyi bir toleransa sahiptir, ancak farklı endüstrilerin ortam saflığı ve kimyasal direnç konusunda farklı gereksinimleri vardır:
Güvenli İçme Suyu: Toksik olmayan çökelmenin sağlanması için NSF/ANSI 61 sertifikasına uygun olmalıdır.
Endüstriyel Su Arıtma: Klor, flokülantlar ve diğer kimyasal maddeleri içeren su sistemlerine uygulanabilir.
Endüstriyel Atık Su: Güçlü korozyon direnci, asitler, alkaliler ve ağır metaller içeren atık suları arıtabilir.
Elektronik Yarı İletken: Ultra yüksek saflıkta ortam gereklidir ve valfin iç duvarı pürüzsüzdür ve çökelti içermez.
İlaç: Farmasötik su veya yüksek saflıkta sıvıların kirlenmesini önlemek için FDA standartlarını karşılayın.

2. Sıcaklık ve basınç aralığı
UPVC: Uygulanabilir sıcaklık 0°C~60°C, kısa süreli sıcaklık direnci 65°C'ye ulaşabilir, normal sıcaklık koşullarına uygundur (İçme Suyu sistemi gibi).
CPVC: Yüksek sıcaklıktaki akışkanlar (Fotovoltaik endüstrisindeki soğutucular veya Metalurjideki asit-baz sirkülasyon sistemleri gibi) için uygun, daha yüksek sıcaklık direnci (-20°C~90°C).
Basınç seviyesi genellikle PN10~PN16'dır ve sistemin çalışma basıncına (Nükleer Güç yardımcı boru hatlarının düşük basınçlı çalışma koşulları gibi) göre seçilmesi gerekir.

3. Akış özellikleri ve vana boyutu
Salınımlı Çek Valf, otomatik olarak açılıp kapanmak için akışkan gücüne dayanır ve düşük basınç koşullarında (Endüstriyel Su Arıtmada düşük hızlı su akışı gibi) zayıf sızdırmazlığı önlemek için minimum açma ve kapama basıncı (genellikle 0,5 ~ 1 bar) garanti edilmelidir.
Büyük çaplı vanalar (DN50 ve üzeri) yüksek akış senaryoları (Endüstriyel Atıksu deşarjı gibi) için uygundur ve küçük çaplı vanalar (DN15-DN40) hassas sistemler (Elektronik Yarı İletkende ultra saf su dağıtımı gibi) için daha uygundur.

4. Özel endüstri gereksinimleri
Nükleer Güç: Radyasyonla eskime standartlarını karşılamalı ve vana yedekli bir sızdırmazlık tasarımına sahip olmalıdır.
Fotovoltaik: Etilen glikol soğutucu korozyonuna dayanıklı olmalı ve uzun süreli yüksek sıcaklıkta çalışma kararlılığı açısından yüksek gereksinimlere sahip olmalıdır.
Metalurji: CPVC, yüksek konsantrasyonlu asitler, alkaliler veya oksidanlar için UPVC'den daha güvenilirdir.

5. Kurulum ve bakım hususları
Yatay olarak monte ederken, valf diskinin salınım yönünün akışkanla tutarlı olduğundan emin olun; dikey kurulum yaparken yay destekli bir çek valf seçin (İlaç endüstrisindeki kompakt alan düzenlemesi gibi).
Parçacık sıkışmasını önlemek için valf yuvasının sızdırmazlığını düzenli olarak kontrol edin (kirlilik içeren Endüstriyel Atıksularda yaygındır).
