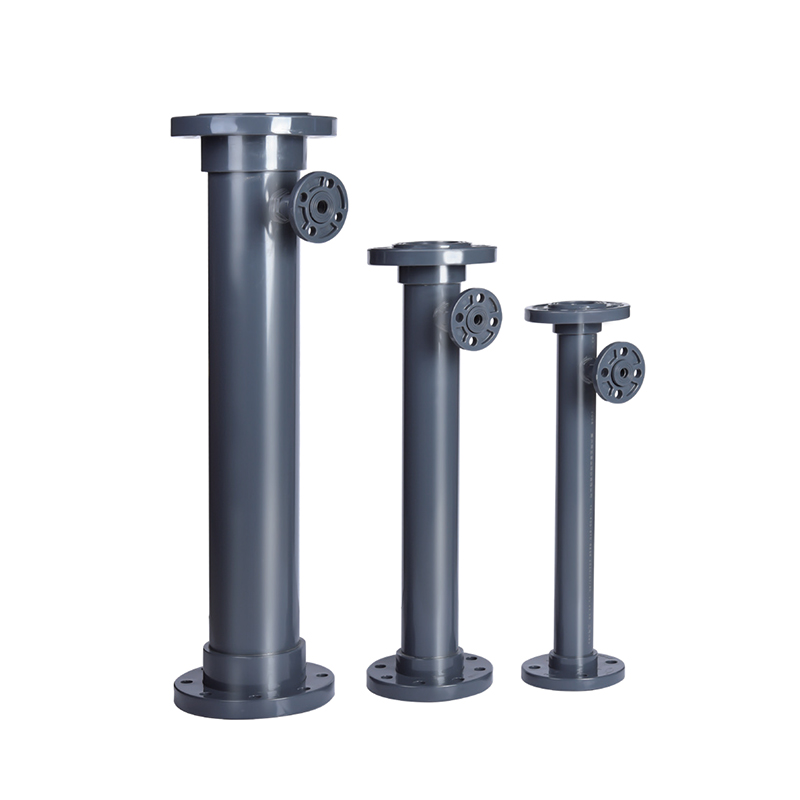

SCH8O/DIN UPVC/CPVC SK Tipi Statik Mikser

UPVC/CPVC SK tipi statik karıştırıcı, çeşitli endüstriyel uygulamalar için tasarlanmış yüksek verimli bir sıvı karıştırma cihazıdır. Ürün tutarlılığını ve tekdüzeliğini sağlamak için çeşitli sıvıları, gazları ve katıları etkili bir şekilde karıştırarak su arıtma, kimyasal işleme, gıda işleme ve farmasötikler için özellikle uygundur.

Modüler tasarımı, kurulumu ve bakımı basitleştirir, farklı boyutlara ve akış gereksinimlerine yüksek esneklikle uyum sağlar.

Bize Ulaşın

Öncesi：SCH8O/DIN UPVC/CPVC Sepet Filtre
Sonraki：SCH8O/DIN UPVC/CPVC Salınım Çek Valfı

parametre başvuru Teknik Standartlar

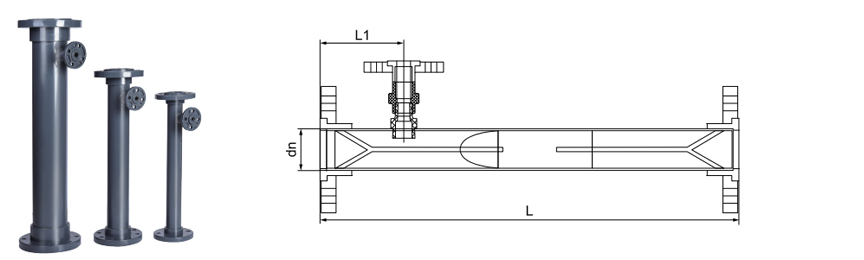

gün	DN	L	L1	Dozaj portu (varsayılan 1)	Akış hızı (m/sn)	Akış (m³/saat)	Bağlantı Türü
63	50	500	100	gün20	<1	<6,84	Flanş
75	65	600	100	gün20	<1	<11.88	Flanş
90	80	650	100	gün20	<1	<18.08	Flanş
110	100	700	110	gün20	<1	<28.08	Flanş
140	125	900	130	gün25	<1	<43,92	Flanş
160	150	1000	150	gün25	<1	<63,36	Flanş
225	200	1300	190	gün32	<1	<108	Flanş
280	250	1500	220	gün32	<1	<180	Flanş
315	300	1600	240	gün32	<1	<262,8	Flanş
355	350	1700	260	gün32	<	<360	Flanş
400	400	2000	290	gün40	<1	<468	Flanş

SCH80 / DIN · SK TİPİ

UPVC / CPVC Statik Mikser

Helisel elemanlar · Pasif karıştırma · Hareketli parça yok

SCH80/DIN UPVC/CPVC SK Tipi Statik Mikser, aşındırıcı ve yüksek saflıkta sistemlere yönelik hat içi bir karıştırma cihazıdır. ASTM SCH80 ve DIN standartlarına uygun olarak üretilen bu cihaz, akışları bölen, döndüren ve yeniden birleştiren sabit sarmal elemanlar kullanarak sıfır hareketli parçayla homojen karıştırma sağlar. SK geometrisi laminer, geçişli ve türbülanslı akış rejimlerinde performans gösterir. Gövdeler genel hizmet için UPVC'dir veya 93°C'ye kadar sıcaklıklar için CPVC'dir. Öğeler, tam kimyasal uyumluluk için gövde malzemesiyle eşleşir. Uygulamalar arasında asit seyreltme, ultra saf su harmanlama, pH ayarlama, polimer karıştırma ve kimyasal dozajlama yer alır.

DN15–DN200 Boyutlar

PN10–PN16 Basınç

–20°C ila 93°C CPVC aralığı

SK helisel Öğe

Sıfır Hareketli Parça

Conta, yatak veya dönen bileşen yok. Aşınma ve bakım maliyetlerini ortadan kaldırır.

Tam Homojenizasyon

Helisel elemanlar akışı tam boru kesiti boyunca sürekli olarak böler ve yeniden birleştirir.

Düşük Enerjiyle Çalışma

Optimize edilmiş eleman geometrisi, karıştırma verimliliğini korurken basınç düşüşünü en aza indirir.

Kimyasal İnertlik

UPVC ve CPVC asitlere, bazlara ve tuzlara karşı dayanıklıdır. CPVC sürekli olarak 93°C'yi işler.

Teknik Özellikler

Vücut PVC · CPVC

Elemanlar PVC · CPVC · PTFE

Eleman türü SK helisel · gövde başına 4–6

Bağlantılar Soket · Flanşlı · Dişli

Standartlar ASTM D2467 · DIN 8061/8062

Performans Verileri

Akış rejimleri Laminer · Geçişli · Türbülanslı

Eleman uzunluğu 1,5 × boru kimliği

Elemanlar per mixer 4 ila 12 (özel)

Tipik dP 0,2 – 1,0 bar

Daha fazla eleman karıştırma yoğunluğunu ve basınç düşüşünü artırır. Boyutlandırma için fabrikaya danışın.

Uygulama Alanları

Kimyasal Asit seyreltme · pH ayarı · Polimer karıştırma

Yarı iletken UPW harmanlama · Islak tezgahta kimyasal karıştırma

Enerji Elektrolit · Etchant · Soğutma sıvısı koşullandırma

Su Topaklaştırıcı · Dezenfektan · Nötralizasyon

Eczacılık DI su · CIP · İçerik homojenizasyonu

Otomotiv Katkı Maddesi · Boya · Soğutma sıvısı karışımı

Kurulum Yönergeleri

Herhangi bir yönlendirme. Akış oku yön ile aynı hizada olmalıdır.
3-5 boru çapının yukarı yönde düz olarak ilerlemesine izin verin.
Solvent kaynağı: malzeme için doğru astar ve çimento kullanın.
Flanş cıvataları: Tam yüzeyli contayla 15–20 Nm'ye eşit şekilde sıkın.
Rutin bakım sırasında elemanları kirlenme veya hasar açısından inceleyin.

Çalışma Limitleri

UPVC: 60°C maks. · CPVC: 93°C maks. · PTFE: 120°C maks.
Buhar hizmeti için değil. Hızlı sıcaklık değişikliklerinden kaçının.
Hacimce >%5 katılar fabrika incelemesi gerektirir.
Laminer karıştırma için gereken minimum Reynolds sayısı.
UV'ye maruz kalma: stabilize edilmiş reçine kullanın veya koruyucu kaplama uygulayın.

Sıkça Sorulan Sorular

Kaç öğeye ihtiyacım var?

Laminer akış 6-12 eleman gerektirir. Türbülanslı akışın 4-6'ya ihtiyacı vardır. Yüksek viskoziteli sıvıların daha fazlasına ihtiyacı vardır. Özel bir öneri için akış ve viskozite verilerinizi sağlayın.

Hangi basınç düşüşünü bekleyebilirim?

Akışa, viskoziteye ve element sayısına bağlı olarak tipik olarak 0,2–1,0 bar. Doğru bir hesaplama için boyutlandırma aracımızı kullanın veya proses koşullarınızı bildirmek için bizimle iletişime geçin.

Aşındırıcı sıvılarla başa çıkabilir mi?

Orta derecede katılar kabul edilebilir. Aşındırıcı ortam aşınmayı hızlandırır. Bu gibi durumlarda PTFE elemanlı CPVC önerilir. >%5 katı maddeler için aşınma verileri ve malzeme seçenekleri için bize danışın.

Kirlenirse nasıl temizlenir?

Hafif kirlenme için uyumlu solventle yıkayın. Ağır birikme durumunda sarmal elemanları sökün ve mekanik olarak temizleyin. Düzenli kontrol aşırı birikimi önler.

Şirket

Zheyi Boru Hattı (Wuhan) Co., Ltd.

ZHEYI Group Evet Çin SCH8O/DIN UPVC/CPVC SK Tipi Statik Mikser Gıda endüstrisi/otomotiv/elektronik için tedarikçi Ve özel yapılmış SCH8O/DIN UPVC/CPVC SK Tipi Statik Mikser Gıda endüstrisi/otomotiv/elektronik için fabrika. 2007 yılında kurulduk ve CPVC ve UPVC endüstriyel borularının araştırma ve geliştirme, üretim, satış ve servisine odaklandık. Şirket, özel ekipman üretim lisansı, Zhejiang Eyaleti suyla ilgili ürün hijyen lisansı, IS09001 kalite yönetim sistemi sertifikası, IS014001 çevre yönetim sistemi sertifikası ve IS045001 iş sağlığı ve güvenliği yönetim sistemi sertifikası dahil olmak üzere bir dizi sertifika elde etti. Şirketin 50 den fazla bağımsız fikri mülkiyet hakkı ve kendi kendine işletilen ithalat ve ihracat hakları vardır. Şirket, çeşitlendirilmiş ürünler ve daha iyi hizmetler sunmak için Almanya ve Amerika Birleşik Devletleri nden ileri teknoloji, takım ekipmanı ve benzersiz hammaddeler ve yönetim sistemleri tanıttı. Yıllar içinde ürünlerimiz, kimyasal, metalurjik, fotovoltaik, nükleer enerji, lityum pil, elektronik yarı iletken, gıda, ilaç, otomobil, endüstriyel su arıtma ve diğer endüstrilerde asit ve alkali sıvıların, ultra saf suyun, içme suyunun, elektronik sınıfı saf suyun ve endüstriyel atık suyun boru hattı taşımacılığında yaygın olarak kullanılmıştır. Şu anda ZHEYI Grubu ülke genelinde 30 dan fazla satış şirketi kurmuş olup, her türlü ürün Avrupa, Amerika, Güneydoğu Asya ve diğer ülke ve bölgelere ihraç edilmekte olup, yurtiçi ve yurtdışı müşteriler tarafından yoğun ilgi görmektedir.

Onur Belgesi

Haberler

SCH 80 UPVC Borular Endüstriyel ve Ticari Uygulamalarda Ne...
Jul 30,2026
Kimyasal işleyiciler, su arıtma operatörleri ve endüstriyel tesisler, 80 SCH PVC boru metal borunun getirdiği ağırlık, maliyet veya korozyon endişeleri olmadan, bir boru sisteminin daha yüksek iç basınca...
daha fazla bilgi edin
SCH 80 UPVC Boruyu Yüksek Basınç Uygulamaları için Güvenil...
Jul 23,2026
SCH 80 PVC boru, aynı dış çapta SCH 40 borudan daha kalın bir duvarla inşa edilmiştir, bu da basınç değerini yükseltir ve onu aşındırıcı kimyasallar, sıcak proses sıvıları ve basınçlı su taşıyan endüstriyel hatlar ...
daha fazla bilgi edin
Endüstriyel Boru Sistemlerinde Neden SCH 80 UPVC Boru Yayg...
Jul 16,2026
Duvar kalınlığı, zorlu endüstriyel basınçlara uygun bir boruyu hafif konut kullanımına yönelik bir borudan ayıran tek özelliktir. 80 SCH PVC boru daha kalın duvarlı plastikleştirilmemiş PVC yapıyı güçlü ...
daha fazla bilgi edin

Mesaj bırakın

Sıkı kalite kontrolü

ZHEYI Grup, "önce kalite" ilkesine bağlı kalarak, uluslararası düzeyde gelişmiş ekipman ve yüksek kaliteli hammaddeler benimsiyor, üretimin her aşamasını sıkı bir şekilde kontrol ediyor ve mükemmel performans ve zarif görünüme sahip boru hattı ürünleri sunmaya kendini adamıştır.

Şirket, Japonya nın Sekisui ve ABD nin Lubrizol ü de dahil olmak üzere en gelişmiş üretim ekipmanlarını ve yüksek kaliteli malzemeleri kullanmaktadır. "ZHEYI", mükemmel üretim teknolojisini profesyonel yönetimle mükemmel bir şekilde birleştirir ve her ürün, üretimden muayeneye, nihai teslimata kadar sıkı kalite kontrolünden geçer ve görünüm ve işlevin mükemmel kombinasyonunu garanti eder.
Hassas performans testi

ZHEYI de her ürün titizlikle üretilir, sadece mükemmel estetik tasarıma odaklanmakla kalmaz, aynı zamanda her zaman mükemmel içsel kaliteye de bağlı kalır. Sıkı performans testleri, ürünün zorlu koşullar altında bile kararlılığını ve dayanıklılığını koruyabilmesini sağlar.:

● Yoğunluk testi: Yapıların düzgünlüğünü ve sağlamlığını sağlamak için malzeme yoğunluğunu ölçer.
● Vicat yumuşama sıcaklığı testi: Ürünün çeşitli ortamlarda deformasyona karşı dayanıklılığını garantilemek için yüksek sıcaklık koşullarında malzemelerin yumuşama derecesini değerlendirir.
● Fırın testi: Uzun süreli ısı dayanıklılığını simüle eder ve ürünün uzun süre yüksek sıcaklıklara dayanma yeteneğini doğrular.
● Hidrostatik test: Ürün emniyeti ve güvenilirliğini sağlamak amacıyla boruların yüksek basınç koşulları altındaki mukavemetini değerlendirin.
● Düşme çekici darbe testi: Ürünün nakliye, kurulum ve günlük kullanım sırasındaki darbe dayanıklılığını test edin.

SCH8O/DIN UPVC/CPVC SK Tipi Statik Mikser Sektör bilgisi

Performans karşılaştırması ve uygulanabilir ortam farklılıkları UPVC ve CPVC statik karıştırıcılar

Statik karıştırıcılar (SK tipi) kimya, su arıtma ve yüksek saflıkta endüstriyel alanlarda yaygın olarak kullanılmaktadır ve malzeme seçimi (UPVC veya CPVC) korozyon direncini, sıcaklık dayanımını ve ömrünü doğrudan etkilemektedir. Aşağıda iki malzemenin performans karşılaştırması ve tipik endüstri uygulamalarının analizi yer almaktadır:

1. Kimyasal direnç karşılaştırması
UPVC (plastikleştirilmemiş polivinil klorür):
Asit, alkali ve tuz çözeltilerine (hidroklorik asit, sülfürik asit, sodyum hipoklorit vb.) karşı mükemmel dirence sahiptir, ancak bazı organik çözücüler (ketonlar ve aromatik hidrokarbonlar gibi) tarafından kolaylıkla korozyona uğrar.

Uygulanabilir endüstriler:
Endüstriyel su arıtma (soğutma suyu, pH'ı ayarlamak için sirkülasyon suyu).
İçme suyu: Hijyen standartlarına uygun olarak klorlama ve flokülant karıştırma amacıyla kullanılır.
Endüstriyel atık su: asidik/alkali atık suyu nötralize edin.

CPVC (klorlu polivinil klorür):
Klorlama işlemi sayesinde kimyasal direnç artar ve daha yüksek asit ve alkali konsantrasyonlarına ve bazı organik çözücülere (düşük alkol konsantrasyonları gibi) dayanabilir.

Uygulanabilir endüstriler:
Elektronik Yarı İletken: Yüksek saflıkta kimyasalların (dağlama çözeltisi gibi) karışık dağıtımı.
İlaç: Sıvı ilacın hazırlanmasında aşındırıcı ortam tedavisi.
Fotovoltaik: Asit temizleme sıvısı karıştırma sistemi.

2. Sıcaklık direncindeki fark
PVC:
Uzun süreli uygulanabilir sıcaklık ≤60°C, kısa süreli maksimum 80°C, normal sıcaklık koşulları için uygundur.

Tipik senaryolar:
Güvenli İçme Suyu: Normal sıcaklıkta dozajlama ve karıştırma.
Metalurji: Düşük sıcaklıkta asitleme atık sıvısının ön arıtımı.

GBM:
90°C'ye kadar uzun süreli sıcaklık dayanımı, 110°C'ye kadar kısa süreli tolerans, yüksek sıcaklıktaki ortamlar için uygundur.

Tipik senaryolar:
Nükleer santral: Yüksek sıcaklıktaki soğutma suyu sistemlerinde kimyasal katkı maddelerinin karıştırılması.
Endüstriyel atık suyun yüksek sıcaklık bölümü: sıcak asit ve alkali atık sıvının homojenizasyon işlemi gibi.

3. Mekanik dayanım ve ömür
PVC:
Düşük maliyetli, ancak darbe dayanımı zayıf, düşük basınçlı, mekanik olmayan titreşim ortamlarına (su tesisi dozaj sistemleri gibi) uygundur.

GBM:
Yüksek basınç veya titreşim koşullarına (yarı iletken tesislerdeki yüksek basınçlı kimyasal dağıtım boru hatları gibi) uygun, daha yüksek sertlik ve sürünme direnci.

4. Endüstri seçimi önerileri
UPVC'nin tercih edildiği alanlar:
Oda sıcaklığında ve zayıf korozyonlu su arıtımı (içme suyu, endüstriyel sirkülasyon suyu gibi) ve metalurjik atık suyun ön arıtımı.
CPVC'nin kullanılması gereken alanlar:
Yüksek sıcaklık (nükleer enerji santrali soğutma sistemleri gibi), yüksek korozyon (yarı iletken dağlama çözümleri gibi) ve organik solvent karışımı (farmasötik ara sentez gibi).
