UPVC/CPVC Cross

UPVC/CPVC Cross, sıhhi tesisat, kimyasal ve inşaat endüstrilerinde yaygın olarak kullanılmaktadır. Premium UPVC (plastik olmayan polivinil klorür) ve CPVC (klorlu polivinil klorür) malzemelerinden yapılmış, korozyon direnci, yüksek sıcaklık toleransı ve mukavemet, uzun hizmet ömrü sağlar.

Ürün tasarımı, sızıntı riskini azaltırken bağlantı noktalarında sızdırmazlık ve stabilite sağlayarak kurulum ve bakım kolaylığını vurgular. UPVC/CPVC Cross, özellikle akış saptırması veya yön değişiklikleri gerektiren uygulamalar için çeşitli boru sistemleri için uygundur. .

Bize Ulaşın

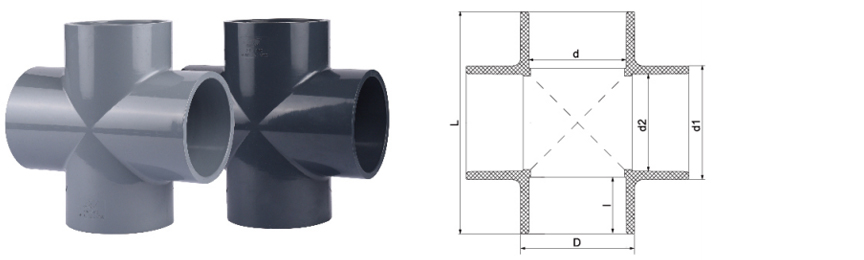

Boyut/nom.		DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
Dinlemek	D1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	D2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40.8	51	61.5	76	88	104	126	160	184	253	306.8	345
	L	56	68	81.2	98	118	146	172	200	238	298	342	470	580	652
	BEN	16	19	22	26	31	38	44	51	61	76	86	118	146.5	164
ANSBEN	D1	21.51	26.87	33.62	42.4	48.54	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.81	324.61
	D2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	L	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	İ	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164
JIS	D1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	D2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	184	246	306.8	345
	L	70	82	96	112	124	144	172	204	245	298	342	440	580	652
	I	22.2	25.5	28.6	32.8	35	39	46	50.5	60	70	86	104	146.5	164

UPVC/CPVC Cross Industry knowledge

Endüstriyel boru sistemlerinde temel bağlantılar: kurulum ve sızdırmazlık teknolojisi UPVC/CPVC Çapraz Eklemler

Endüstriyel boru sistemlerinde UPVC (plastik olmayan polivinil klorür) ve CPVC (klorlu polivinil klorür) çapraz eklemler (Cross) anahtar bağlantı bileşenleridir ve yüksek basınç, korozif ortam ve karmaşık sıvı taşıma senaryolarında yaygın olarak kullanılır. Farklı endüstrilerin malzeme özellikleri, sızdırmazlık teknolojisi ve kurulum özellikleri için özel gereksinimleri vardır. Aşağıdakiler, çeşitli endüstriler için uygulama analizi ve teknik noktalardır:

1. Güvenli içme suyu
Malzeme Seçimi: UPVC, toksisite, klor direnci ve düşük maliyeti nedeniyle içme suyu taşıma boru hatlarında yaygın olarak kullanılmaktadır.
Sızdırmazlık Teknolojisi: Sızıntı sağlamak ve NSF/ANSI 61 içme suyu güvenliği standartlarına uymak için solvent bazlı yapıştırıcılar veya kauçuk contalar kullanın.
Kurulum Noktaları: UPVC kırılgan çatlamayı önlemek için aşırı sıkıntıdan kaçının ve titreşim etkilerini azaltmak için destek çerçeveleri kullanın.

2. Metalurji
Korozyon Direnç Gereksinimleri: CPVC çapraz eklemleri asidik (sülfürik asit, hidroklorik asit gibi) veya alkalin soğutma sıvısı iletim sistemleri için uygundur.
Yüksek sıcaklık uyarlanabilirliği: CPVC, 90 ° C'den fazla sıcaklık direncine sahiptir ve yüksek sıcaklıkta baca gazı saflaştırması veya soğutma suyu boru hatları için kullanılabilir.
Sızdırmazlık yöntemi: yüksek korozif ortamın sızmasını önlemek için flanş bağlantısı PTFE contası.

3. Fotovoltaik endüstri
Uygulama senaryoları: Yüksek saflıkta su, kimyasal dağlama çözeltisi (hidroflorik asit gibi) dağıtım boru hatları.
Malzeme Gereksinimleri: CPVC, UPVC'den daha iyi hidroflorik asit direncine sahiptir, ancak uzun süreli UV yaşlanma direncinin doğrulanması gerekir (dışarıya monte edildiğinde).
Kurulum Özellikleri: Parçacık kontaminasyonu (gofret temizleme sistemleri için kritik) sağlamak için elektrik füzyon bağlantısı veya sıcak füzyon popo bağlantısı kullanın.

4. Nükleer santral
Güvenlik Standartları: UPVC/CPVC eklemleri, düşük radyoaktif atık su arıtma için ASM NQA-1 nükleer sınıf kalite gereksinimlerini karşılamalıdır.
Anti-sismik tasarım: Boru hattının yer değiştirmesinin neden olduğu gevşek eklemleri önlemek için anti-sismik parantez ekleyin.
Sızdırmazlık: Sızıntı risklerini önlemek için çift sızdırmazlık (O-ring yapıştırıcısı).

5. Elektronik yarı iletken
Ultra yüksek saflık ortamı: CPVC, ultra su (UPW) ve kimyasal (IPA, amonyak gibi) dağıtım sistemleri için kullanılır.
Temiz Oda Uyumluluğu: Parçacıkların işlem sıvısını kirletmesini önlemek için eklemin iç duvarının cilalanması gerekir (RA≤0.8μm).
Kurulum işlemi: ISO 14644 Standart temiz kurulum ve silikon içeren sızdırmazlık malzemeleri kullanın.

6. Tıp
Sterilite Gereksinimleri: UPVC, enjeksiyon (WFI) boruları için su için kullanılır ve FDA 21 CFR ve GMP standartlarına uymalıdır.
Çıkarılabilir tasarım: Kolay temizleme ve sterilizasyon (CIP/SIP sistemi gibi) için sıhhi kelepçe bağlantısı (Tri-Clamp).

7. Endüstriyel su arıtma
Kimyasal Direnç: CPVC, RO membran ön tedavisi (klor direnci, oksidan direnç) için uygundur ve arka uç drenaj için UPVC kullanılır.
Sızıntı Önleme Önlemleri: Soket Eklemi Dairesel Su Yüksek Akış Etkisi ile başa çıkmak için durur.

8. Endüstriyel atık suyu
Aşındırıcı Atıksu: CPVC çapraz eklemleri pH 2-12'ye dayanabilir ve elektroducat ve kimyasal atık su boru hatları için uygundur.
Kurulum Eğimi: Yerçekimi akış sistemleri, tortunun çapraz eklemin tıkanmasını önlemek için% 0,5-% 1 eğim sağlamalıdır.
Genel kurulum ve sızdırmazlık teknolojisinin özeti
Yüzey işlemi: Bağlama yüzeyini aseton (UPVC/CPVC çözücü bağlantısı için) ile kestikten sonra ve temizleyin.
Termal Genişleme Tazminatı: CPVC boru hatları, sıcaklık değişikliklerinin neden olduğu eklemlerin stres çatlamasını önlemek için her 3-5 metrede bir genleşme derzleri ile donatılmalıdır.
Basınç Testi: Kurulumdan sonra, basıncı çalışma basıncının 1,5 katında test edin ve basıncı sızıntı yapmadan 30 dakika sürdürün (bkz. ASTM D1785). .
