özel yapılmış SCH8O/DIN UPVC/CPVC Küresel Taban Vanası Gıda endüstrisi/otomotiv/elektronik için

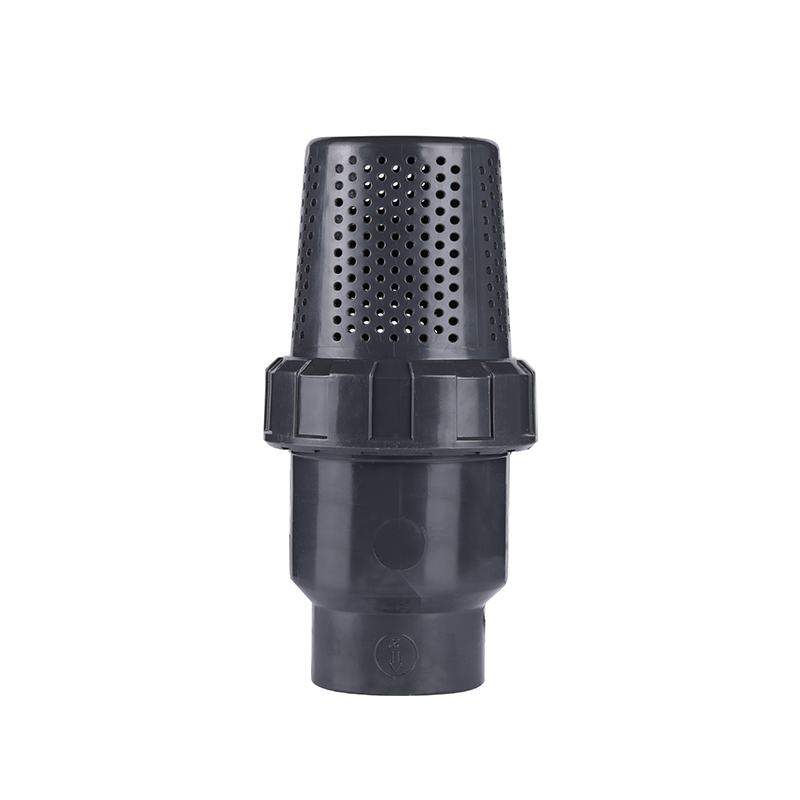

SCH8O/DIN UPVC/CPVC Küresel Taban Vanası

SCH8O/DIN UPVC/CPVC Küresel Taban Vanası

UPVC/CPVC küresel alt vana, endüstriyel ve inşaat alanlarındaki boru hattı sistemleri için tasarlanmış yüksek verimli bir sıvı kontrol cihazıdır. Tasarımı, açma ve kapama sırasında sıvı akışının minimum düzeyde engellenmesini sağlayarak basınç kaybını azaltır ve anında hassas akış kontrolü sağlar.

Benzersiz bilya göbeği tasarımı, sorunsuz ve kolay çalışmaya olanak tanıyarak verimliliği önemli ölçüde artırır. Yüksek sıcaklıklara ve basınçlara dayanıklılığı onu su arıtma, kimyasal proses ve atık su arıtma gibi uygulamalar için uygun kılar.

Bize Ulaşın
  • SCH8O/DIN UPVC/CPVC Küresel Taban Vanası
Öncesi：SCH8O/DIN UPVC/CPVC Salınım Çek Valfı
Sonraki：SCH8O/DIN UPVC/CPVC Ball Check Valve

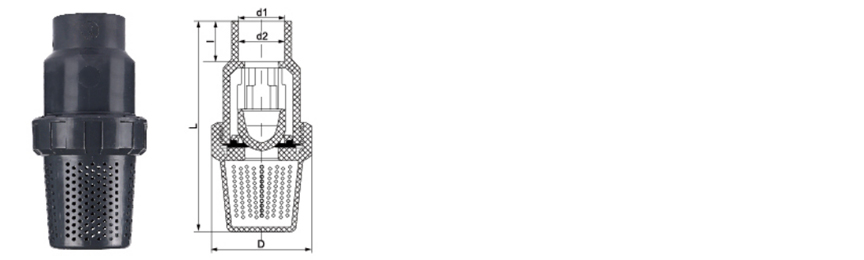

parametre başvuru Teknik Standartlar

  • BOYUT/NOM.

    dn20

    dn25

    dn32

    dn40

    DN50

    dn63

    dn75

    DN90

    dn110

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    DİN

    d1

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    75.3

    90.3

    110.4

    d2

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    75.1

    90.1

    110.1

    ANSI

    d1

    21.51

    26.87

    33.62

    42.6

    48.54

    60.65

    73.39

    89.31

    114.8

    d2

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    72.9

    88.8

    114.2

    JIS

    d1

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    58.63

    89.66

    114.27

    d2

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    57.67

    88.63

    113.2

    D

    55

    63

    73

    85

    97

    118

    134

    158

    202

    L

    120

    146

    174

    190

    206

    235

    302

    350

    428

    I

    22

    22

    22

    26

    31

    38

    44

    51

    61

SCH80 / DIN · TANK ALTI · YIKAMA DELİĞİ
UPVC / CPVC Küresel Taban Vanası
Tam Bağlantı Noktası · Kol Kumandalı · Dead-Bacaksız Tasarım
SCH80/DIN UPVC/CPVC Küresel Taban Vanası, tank, reaktör ve tank alt çıkışları için amaca yönelik olarak tasarlanmış bir izolasyon vanasıdır. ASTM SCH80 ve DIN standartlarına göre üretilen bu vana, standart küresel vanalarda yaygın olarak görülen ölü bacakları ve tortu birikmesini ortadan kaldıran gömme montajlı bir bilyeye sahiptir. Tam port tasarımı, kap içeriğinin artık tıkanma olmadan tamamen boşaltılmasını sağlar. Valf gövdesi, genel kimyasal hizmet için UPVC ve 93°C'ye kadar yüksek sıcaklık uygulamaları için CPVC olarak mevcuttur. PTFE yuvalar ve contalar kabarcık geçirmez kapatma sağlar. Kilitlenebilir özelliğe sahip kol kolu, konumun güvenli bir şekilde korunmasına olanak tanır. Bu valf, proses kaplarının tamamen boşaltılması ve temizlenmesinin gerekli olduğu uygulamalar için özel olarak tasarlanmıştır.
DN15-DN100
BEDEN ARALIĞI
PN10-PN16
BASINÇ DEĞERLENDİRMESİ
-20°C ila 93°C
CPVC ARALIĞI
Gömme Delik
DRENAJ TASARIMI
Gömme Montaj Tasarımı
Top, tankın alt yüzeyi ile aynı hizada konumlandırılarak ölü bacaklar ortadan kaldırılır ve tortu birikmesi önlenir. Bu tasarım tam drenaj sağlar ve temizleme prosedürlerini basitleştirir.
Kimyasal ve Termal Direnç
UPVC ve CPVC malzemeleri çok çeşitli asitlere, bazlara ve tuzlara dayanıklıdır. CPVC, hizmeti 93°C'ye kadar genişletir. PTFE yuvalar, tüm basınç aralığında kabarcık geçirmez kapatma sağlar.
Tam Bağlantı Noktası Akışı
Bilya deliği borunun iç çapıyla eşleşerek boşaltma sırasında sınırsız akış sağlar ve yerçekimiyle beslenen tank çıkışları için kritik olan basınç düşüşünü en aza indirir.
Kilitlenebilir Sap
Kol kolu, açık veya kapalı konumlarda konum güvencesi için kilitlenebilir bir özelliğe sahiptir ve kritik işlemlerde yetkisiz kullanıma karşı güvenlik sağlar.
Teknik Veriler
Gövde Malzemesi PVC · CPVC
Top Malzemesi Krom kaplı pirinç (UPVC) · Katı CPVC
Koltuk / Conta PTFE (standart) · EPDM (isteğe bağlı)
Bağlantı Soket (solvent) · Dişli (NPT/BSPT) · Flanşlı (DIN)
Standartlar ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139
Kolu Kol · 90° dönüş · Kilitlenebilir
Drenaj Performansı
Yıkama topu tasarımı, kalan hacmi boru hacminin %2'sinden daha azına indirerek kap içeriğinin neredeyse tamamen boşaltılmasını sağlar.
Kurulum Yönü
Valf gövdesi dikey konumda olacak şekilde doğrudan hazne çıkışının altına monte edin. Kolay erişim için tutamak yönlendirilmelidir. Flanşlı bağlantılar için tam yüzeyli contalar kullanın ve cıvataları eşit şekilde sıkın.
Uygulama Senaryoları
Kimya ve Metalurji
Reaktör alt çıkışları, tank drenaj hatları, asit transferi, toplu işleme kapları
Elektronik ve Yarı İletken
Ultra saf su depolama tankları, kimyasal karter drenajları, ıslak tezgah tahliyesi
Enerji ve Fotovoltaik
Akü elektrolit tankları, güneş enerjisiyle dağlama banyoları, soğutma kulesi hazneleri
Su Arıtma
Arıtıcı drenajları, filtre geri yıkama çıkışları, RO süzüntü tankları, atık su hazneleri
İlaç ve Gıda
DI su depolama, CIP besleme tankları, içerik karıştırma kapları, sıhhi drenajlar
Otomotiv ve Genel
Parça yıkama kanalları, boya tankı tabanları, soğutma sıvısı depoları, endüstriyel hazneler
Kurulum ve Çalıştırma Notları
  • Montaj: Valf gövdesi dikey olacak şekilde doğrudan tank çıkışının altına monte edin. Sapın engellenmeden serbestçe sallandığından emin olun.
  • Flanşlı bağlantılar: Tam yüzeyli EPDM veya PTFE contalar kullanın. Flanş cıvatalarını çapraz düzende 15–20 Nm torkla eşit şekilde sıkın.
  • Solvent kaynağı: UPVC veya CPVC'ye özel astar ve çimento kullanın. Basınçlandırmadan önce tam sertleşme süresi tanıyın.
  • Dişli bağlantılar: Erkek dişlere PTFE bant uygulayın. Kayış anahtarıyla elle artı 1-2 tur sıkın.
  • Çalıştırma: Yuvanın yapışmasını önlemek için valfi üç ayda bir çevirin. Seyrek çalıştırma için gövdeyi silikon bazlı gresle yağlayın.
  • Temizleme: Gömme delik tasarımı, sökmeye gerek kalmadan kolay CIP'ye (yerinde temizlik) olanak tanır.
Kritik Çalışma Sınırları
  • UPVC gövdeler için 60°C'yi aşmayın. CPVC maksimum 93°C sürekli. PTFE koltuklar maksimum 93°C.
  • Buhar hizmeti için derecelendirilmedi. Hızlı termal döngüden ve ani basınç dalgalanmalarından kaçının.
  • UPVC gövdelerde konsantre nitrik asit (>%15) ile birlikte kullanmayınız.
  • Valfi aşırı güç kullanarak çalıştırmayın; aşırı torklama gövde contasına zarar verebilir.
  • Kurulum sırasında vana gövdesine darbe yüklenmesinden veya mekanik şoktan kaçının.
  • Uzun süreli UV ışınlarına maruz kalmaktan koruyun. UV ışınlarına dayanıklı kaplama veya gölge kullanın.
  • Vanayı asla kap veya borular için bir destek noktası olarak kullanmayın.
Sık Sorulan Sorular
Tank tabanı vanaları için yıkama topu tasarımının avantajı nedir?
Yıkama bilyalı tasarımı, standart küresel vanalarda yaygın olan ölü bacakları ve tortu sıkışmasını ortadan kaldırır. Valf açıkken bilyenin yüzeyi tankın tabanıyla aynı hizada olduğundan kap içeriğinin tamamen boşaltılmasına olanak tanır. Bu tasarım aynı zamanda temizliği basitleştirir ve toplu işlemlerde ürünün kirlenme riskini azaltır.
Bu vana için UPVC ve CPVC arasında nasıl seçim yapabilirim?
UPVC, 60°C'ye kadar akışkanlarla genel kimyasal hizmet için uygundur. CPVC, daha yüksek sıcaklık dayanımı (93°C'ye kadar) gerektiren uygulamalar için veya klorlu ortamlar kullanılırken önerilir. Seçim, spesifik proses kimyasına ve çalışma sıcaklığına göre yapılmalıdır.
Bu vana yatay borulara monte edilebilir mi?
Küresel tabanlı vana, tankların ve kapların altına dikey montaj için özel olarak tasarlanmıştır. Yatay hatlara monte edilebilmesine rağmen yıkama ve drenaj faydaları önemli ölçüde azalır. Yatay uygulamalar için standart bir küresel vana tavsiye edilir.
Bu valf için hangi bakım gereklidir?
PTFE yuvalarının ve gövde O-halkalarının periyodik muayenesi önerilir. Seyrek çalıştırma durumunda, yuvanın yapışmasını önlemek için valfi üç ayda bir çevirin. Milde sızıntı meydana gelirse, salmastra somununu kademeli olarak sıkın. 0,5 mm'den fazla aşınmışsa koltukları değiştirin.
Bu küresel tabanlı vanalar asit-alkali sıvılar, ultra saf su, içme suyu, elektronik dereceli su ve endüstriyel atık su boru hatlarının taşınması için kimyasal, metalurji, fotovoltaik, nükleer, lityum, elektronik yarı iletken, gıda, ilaç, otomotiv ve endüstriyel su arıtma endüstrilerinde kullanılmaktadır.
ASTM D2467 DIN 8061/8062 ISO 16139 SCH80 dereceli Gömme delik Kilitlenebilir tutamak
Önerilen ürünler
Şirket
Zheyi Boru Hattı (Wuhan) Co., Ltd.
Zheyi Boru Hattı (Wuhan) Co., Ltd.

ZHEYI Group Evet Çin SCH8O/DIN UPVC/CPVC Küresel Taban Vanası Gıda endüstrisi/otomotiv/elektronik için tedarikçi Ve özel yapılmış SCH8O/DIN UPVC/CPVC Küresel Taban Vanası Gıda endüstrisi/otomotiv/elektronik için fabrika. 2007 yılında kurulduk ve CPVC ve UPVC endüstriyel borularının araştırma ve geliştirme, üretim, satış ve servisine odaklandık. Şirket, özel ekipman üretim lisansı, Zhejiang Eyaleti suyla ilgili ürün hijyen lisansı, IS09001 kalite yönetim sistemi sertifikası, IS014001 çevre yönetim sistemi sertifikası ve IS045001 iş sağlığı ve güvenliği yönetim sistemi sertifikası dahil olmak üzere bir dizi sertifika elde etti. Şirketin 50 den fazla bağımsız fikri mülkiyet hakkı ve kendi kendine işletilen ithalat ve ihracat hakları vardır. Şirket, çeşitlendirilmiş ürünler ve daha iyi hizmetler sunmak için Almanya ve Amerika Birleşik Devletleri nden ileri teknoloji, takım ekipmanı ve benzersiz hammaddeler ve yönetim sistemleri tanıttı. Yıllar içinde ürünlerimiz, kimyasal, metalurjik, fotovoltaik, nükleer enerji, lityum pil, elektronik yarı iletken, gıda, ilaç, otomobil, endüstriyel su arıtma ve diğer endüstrilerde asit ve alkali sıvıların, ultra saf suyun, içme suyunun, elektronik sınıfı saf suyun ve endüstriyel atık suyun boru hattı taşımacılığında yaygın olarak kullanılmıştır. Şu anda ZHEYI Grubu ülke genelinde 30 dan fazla satış şirketi kurmuş olup, her türlü ürün Avrupa, Amerika, Güneydoğu Asya ve diğer ülke ve bölgelere ihraç edilmekte olup, yurtiçi ve yurtdışı müşteriler tarafından yoğun ilgi görmektedir.

Onur Belgesi
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Ulusal Yüksek Teknoloji Girişimi
  • Sertifika
  • Sertifika
Haberler
Mesaj bırakın
  • Zheyi Boru Hattı (Wuhan) Co., Ltd.
    Sıkı kalite kontrolü

    ZHEYI Grup, "önce kalite" ilkesine bağlı kalarak, uluslararası düzeyde gelişmiş ekipman ve yüksek kaliteli hammaddeler benimsiyor, üretimin her aşamasını sıkı bir şekilde kontrol ediyor ve mükemmel performans ve zarif görünüme sahip boru hattı ürünleri sunmaya kendini adamıştır.

    Şirket, Japonya nın Sekisui ve ABD nin Lubrizol ü de dahil olmak üzere en gelişmiş üretim ekipmanlarını ve yüksek kaliteli malzemeleri kullanmaktadır. "ZHEYI", mükemmel üretim teknolojisini profesyonel yönetimle mükemmel bir şekilde birleştirir ve her ürün, üretimden muayeneye, nihai teslimata kadar sıkı kalite kontrolünden geçer ve görünüm ve işlevin mükemmel kombinasyonunu garanti eder.

  • Zheyi Boru Hattı (Wuhan) Co., Ltd.
    Hassas performans testi
    ZHEYI de her ürün titizlikle üretilir, sadece mükemmel estetik tasarıma odaklanmakla kalmaz, aynı zamanda her zaman mükemmel içsel kaliteye de bağlı kalır. Sıkı performans testleri, ürünün zorlu koşullar altında bile kararlılığını ve dayanıklılığını koruyabilmesini sağlar.:

    ● Yoğunluk testi: Yapıların düzgünlüğünü ve sağlamlığını sağlamak için malzeme yoğunluğunu ölçer.
    ● Vicat yumuşama sıcaklığı testi: Ürünün çeşitli ortamlarda deformasyona karşı dayanıklılığını garantilemek için yüksek sıcaklık koşullarında malzemelerin yumuşama derecesini değerlendirir.
    ● Fırın testi: Uzun süreli ısı dayanıklılığını simüle eder ve ürünün uzun süre yüksek sıcaklıklara dayanma yeteneğini doğrular.
    ● Hidrostatik test: Ürün emniyeti ve güvenilirliğini sağlamak amacıyla boruların yüksek basınç koşulları altındaki mukavemetini değerlendirin.
    ● Düşme çekici darbe testi: Ürünün nakliye, kurulum ve günlük kullanım sırasındaki darbe dayanıklılığını test edin.

SCH8O/DIN UPVC/CPVC Küresel Taban Vanası Sektör bilgisi

Kimyasal akışkan sistemlerinde küresel tabanlı vanaların anahtar rolü ve montaj noktaları

Kimyasal akışkan sistemlerinde, UPVC/CPVC küresel tabanlı vanalar Mükemmel korozyon direnci, hafif tasarımı ve güvenilir sızdırmazlık performansı nedeniyle birçok önemli endüstride tercih edilen vana tipi haline gelmiştir. Aşağıdakiler çeşitli endüstrilerdeki temel rolleri ve kurulum noktalarıdır:

1. Küresel tabanlı vanaların kilit rolü
Güvenli sızdırmazlık ve sıvı kontrolü
Küresel tabanlı valf, hızlı açma ve kapamayı başarabilen, ortam sızıntısını etkili bir şekilde önleyebilen ve yüksek saflıkta veya tehlikeli sıvılar (asitler, alkaliler ve organik çözücüler gibi) için uygun olan küresel bir kapatma yapısını benimser.
Elektronik yarı iletken ve fotovoltaik endüstrilerinde vanaların metal iyonu kirliliğinden kaçınması gerekir. UPVC/CPVC malzemeleri ultra saf su, dağlama çözümleri ve diğer ortamlar için mükemmel şekilde uygundur.

Korozyon direnci ve uzun ömür
CPVC, yüksek sıcaklıklara (90°C veya üzeri) dayanıklıdır ve nükleer santrallerdeki soğutma suyu sistemleri veya metalurji endüstrisindeki asitleme işlemleri için uygundur.
UPVC, endüstriyel atık su ve içme suyu arıtımında klor ve tuz gibi aşındırıcı maddelere karşı dayanıklı olduğundan ekipmanın ömrünü uzatır.

Sıhhi Uygulamalar
Tıp ve güvenli içme suyu alanlarında, küresel alt vananın iç duvarı bakteri üremesini önlemek ve FDA veya NSF standartlarını karşılamak için pürüzsüzdür.

Enerji tasarrufu ve çevre koruma
Hafif yapı, boru hattı yükünü azaltır, endüstriyel su arıtma sistemindeki enerji tüketimini azaltır ve çevreye uyumluluğu destekler.

2. Kurulum noktaları
Malzeme uyumluluk kontrolü
Ortamın UPVC/CPVC ile uyumluluğunu doğrulayın (konsantre sülfürik asit ve benzen solventler gibi özel malzemeler gerektirebilir).
Fotovoltaik sektörünün hidroflorik asit (HF) ortamında CPVC ile güçlendirilmiş vana gövdesi seçilmelidir.

Boru hattı desteği ve hizalaması
Plastik vanalar metal vanalara göre daha az serttir ve özellikle nükleer santrallerin yüksek basınçlı boru hatlarında boru hattı stresinden kaynaklanan deformasyonu önlemek için montaj sırasında braketlerin eklenmesi gerekir.

Sızdırmazlık ve sabitleme
Flanş veya dişli bağlantı kullanıldığında, yerel gerilim çatlamasını önlemek için cıvataların eşit şekilde sıkılması gerekir (yarı iletken endüstrisindeki PVDF boru sistemi gibi).
Yüksek sıcaklık koşullarına (metalurji endüstrisindeki buhar boru hatları gibi) uyum sağlamak amacıyla contaların sızdırmazlığında EPDM veya PTFE malzemelerin kullanılması tavsiye edilir.

Çalışma ortamıyla ilgili hususlar
Dış mekana kurulduğunda (su arıtma tesisleri gibi), UPVC'nin eskimesini önlemek için UV koruma kapaklarının takılması gerekir.
İlaç endüstrisinin temiz atölyesinde, kurulumdan sonra vananın yıkanması ve pasifleştirilmesi gerekir.

Bakım ve test
Özellikle endüstriyel atık sudaki parçacık içeren ortamda, valf bilyesinin ve valf yuvasının aşınmasını düzenli olarak kontrol edin.
Sistem ilk kez devreye alındığında, plastik vana gövdesine su darbesi etkisinin etkisini önlemek için test edilecek basıncın yavaş yavaş arttırılması gerekir.

3. Endüstri uygulama özeti
Güvenlik ve yüksek saflık: yarı iletkenler, fotovoltaikler ve tıp, kirlilik içermeyen özelliklerine güvenmektedir.
Yüksek sıcaklık ve korozyon: Nükleer enerji ve metalurji, CPVC'nin sıcaklığa dayanıklı versiyonuna öncelik vermektedir.
Çevresel uyumluluk: Ağır metal risklerini azaltmak için içme suyu ve endüstriyel atık su arıtımındaki metal vanaları değiştirin.
