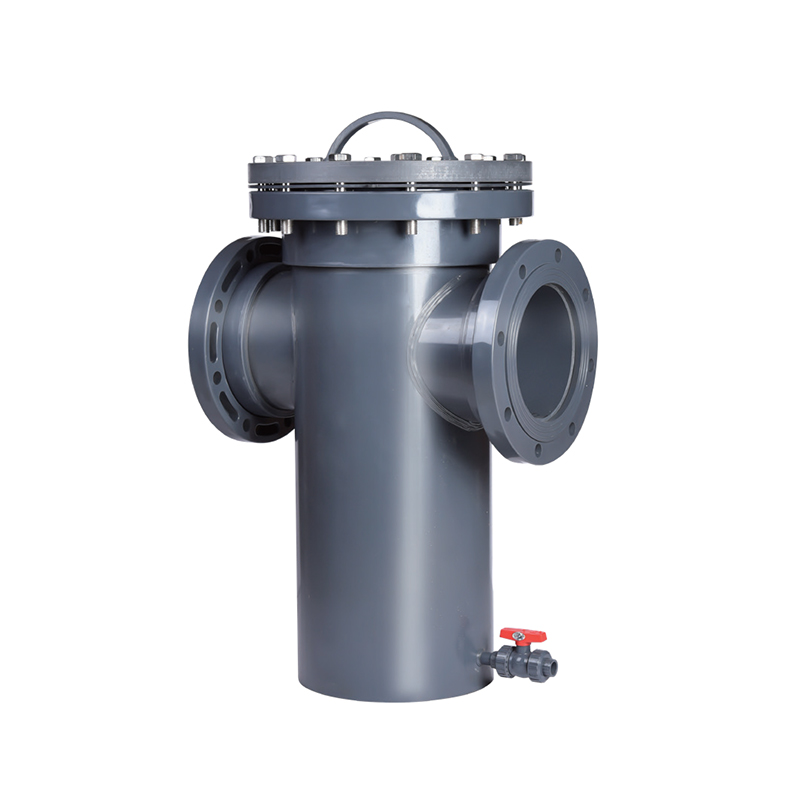

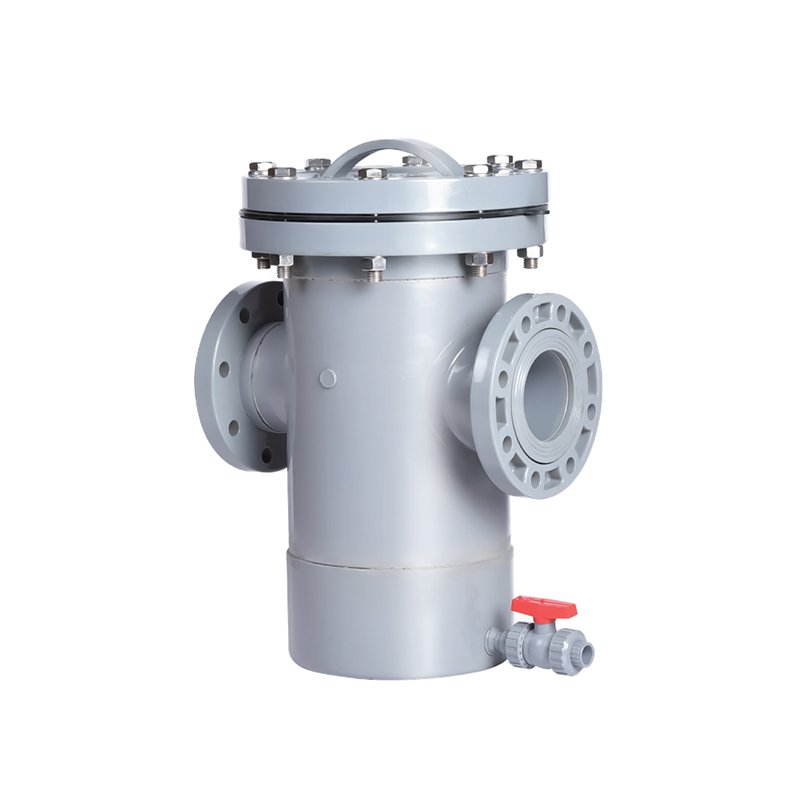

SCH8O/DIN UPVC/CPVC Sepet Filtre

UPVC/CPVC sepet filtresi, su arıtma, kimyasal işleme, gıda ve diğer endüstriyel alanlarda yaygın olarak kullanılan yüksek verimli bir filtreleme cihazıdır. Eşsiz tasarımı, yabancı maddeleri ve katı parçacıkları sıvılardan etkili bir şekilde uzaklaştırarak sistemin normal çalışmasını sağlar.

Filtre, kullanıcıların gerçek ihtiyaçlara göre farklı filtreleme doğruluklarını seçmesine olanak tanıyan, filtreleme verimliliğini artıran ve ekipmanın servis ömrünü uzatan çok katmanlı filtre ekranlarına sahiptir. Kullanıcıların temizlik için filtre sepetini yalnızca periyodik olarak çıkarması gerektiğinden bakım ve temizlik basittir, bu da bakım maliyetlerini ve iş yükünü azaltır.

Bize Ulaşın

Öncesi：UPVC/CPVC Pnömatik Top Valf
Sonraki：SCH8O/DIN UPVC/CPVC SK Tipi Statik Mikser

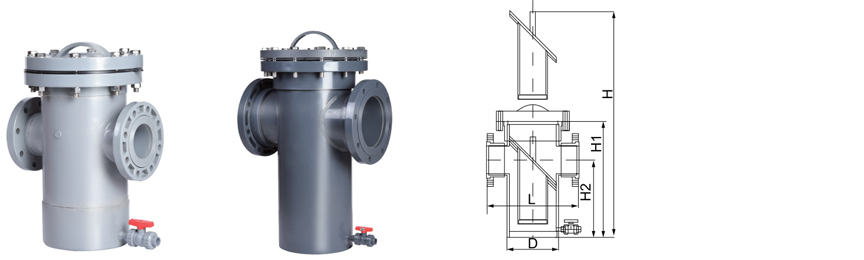

parametre başvuru Teknik Standartlar

gün	DN	L	H	H1	D	Drenaj
20	15	180	475	260	75	gün20
25	20	80	475	260	75	gün20
32	25	180	475	260	90	gün20
40	32	200	490	270	90	gün25
50	40	260	555	300	110	gün25
63	50	260	555	300	110	gün25
75	65	330	665	360	140	gün32
90	80	340	735	400	160	gün32
110	100	400	835	470	225	gün32
140	125	480	985	550	280	gün40
160	150	500	1145	630	280	gün40
225	200	560	435	780	315	gün50
280	250	660	1725	930	400	gün50
315	300	750	2245	1200	450	gün63

SCH80 / DİN · HAT İÇİ SÜZGEÇ

UPVC / CPVC Sepet Filtresi

Çıkarılabilir sepet · Delikli veya ağ · Hızlı açılan kapak

SCH80/DIN UPVC/CPVC Sepet Filtresi, askıdaki katı maddeleri aşındırıcı ve yüksek saflıkta sıvı akışlarından çıkarmak için tasarlanmış bir hat içi süzgeçtir. ASTM SCH80 ve DIN standartlarına göre üretilen bu filtre, sürekli akışa izin verirken partikülleri yakalayan çıkarılabilir delikli veya ağ sepet kullanır. Sepete hızlı açılan bir kapak aracılığıyla erişilebilir, bu sayede boru hattını sökmeden hızlı temizleme veya değiştirme olanağı sağlanır. Filtre gövdesi genel kimyasal hizmet için UPVC ve 93°C'ye kadar yüksek sıcaklıklar için CPVC olarak mevcuttur. Sepet, uygulamaya bağlı olarak uyumlu termoplastik veya metalik malzemelerden seçilebilir. Bu filtre, aşağı yöndeki pompaları, valfleri ve enstrümantasyonu aşındırıcı hasarlardan ve kirlenmeden korumak için yaygın olarak kullanılır.

DN25–DN200 Boyut aralığı

PN10–PN16 Basınç derecesi

–20°C ila 93°C CPVC aralığı

Sepet tipi Delikli / örgü

Çıkarılabilir Sepet

Filtre gövdesini boru hattından çıkarmadan çıkarın ve temizleyin, böylece bakım kesintileri azalır.

Kimyasal Direnç

UPVC ve CPVC gövdeleri asitlere, bazlara ve tuzlara karşı dayanıklıdır. CPVC, hizmeti 93°C'ye kadar genişletir.

Düşük Basınç Düşüşü

Geniş açık sepet alanı akış kısıtlamasını en aza indirerek, partikül yakalamayı korurken pompalama enerjisini azaltır.

Çok Yönlü Filtrasyon

Kaba süzme için delikli sepetler veya ince filtreleme için ağ sepetler. Özel boyutlar mevcuttur.

İnşaat

Vücut PVC · CPVC

Sepet PVC · CPVC · SS304 · SS316

Kapak contası EPDM · FKM · PTFE

Bağlantılar Soket · Flanşlı · Dişli

Filtrasyon

Delikli 0,5–10 mm delikler

ağ 20–200 ağ gözü

Özel Oluklu · Kama teli

Sepet volume 0,5–15 L (boyuta bağlı)

Standartlar

ASTM D2467 (SCH80)

DIN 8061/8062

Basınç PN10–PN16

Sıcaklık PVC 60°C · CPVC 93°C

Uygulama Senaryoları

01 Kimyasal Asit transfer hatlarındaki pompaları kireçten ve kalıntılardan koruma

02 Yarı iletken Islak tezgahlarda UPW parlatma ve partikül giderme

03 Enerji Akü üretiminde soğutma sıvısı filtreleme ve elektrolit süzme

04 Su Atık su taraması ve RO ön arıtması

05 Eczacılık DI su ve CIP döngü koruması

06 Otomotiv Boya, soğutucu ve parça yıkama filtrasyonu

Kurulum Yönergeleri

Sepet haznesi aşağıya veya yataya bakacak şekilde takın. Akış oku hizalanmalıdır.
Sepetin çıkarılması için yeterli alan bırakın. Minimum açıklık sepet uzunluğuna eşittir.
Solvent kaynak bağlantıları için UPVC veya CPVC'ye özel astar ve çimento kullanın.
Flanş cıvataları: Tam yüzeyli contalar kullanın. Çapraz düzende eşit olarak 15–20 Nm torkla sıkın.
Kurulumdan önce sepette hasar olup olmadığını inceleyin. Muhafazaya uygun oturmayı sağlayın.

Kritik Limitler

Sıcaklık: UPVC 60°C max · CPVC 93°C max. Basket may have lower limit.
Nominal basıncı aşmayın. Sepet yüklendiğinde fark basıncı artar.
Basınç düşüşünü izleyin. dP 0,5 bar'ı aştığında sepeti temizleyin.
Sepet malzemesinin proses kimyasıyla uyumluluğunu doğrulayın.
Dış mekan kurulumları için UV stabilizasyonlu reçine veya koruyucu kaplama kullanın.

Sıkça Sorulan Sorular

Sepeti ne sıklıkla temizlemeliyim?

Temizleme sıklığı katı madde yüküne ve akış hızına bağlıdır. Filtredeki basınç farkını izleyin. Fark basıncı temiz değerin 0,3-0,5 bar üstüne ulaştığında sepet çıkarılıp temizlenmelidir. Yüksek katılı uygulamalarda günlük inceleme gerekli olabilir.

Delikli ve örgü sepetler arasındaki fark nedir?

Delikli sepetler deliklidir ve kaba süzme (2–10 mm) için kullanılır. Örgü sepetler dokuma tel kumaş kullanır ve daha ince filtreleme sağlar (20–200 ağ gözü). Örgü sepetler daha yüksek filtreleme verimliliği sunar ancak daha yüksek basınç düşüşüne sahiptir. Seçim parçacık boyutuna ve izin verilen basınç kaybına bağlıdır.

Sepet daha sonra farklı bir türle değiştirilebilir mi?

Evet, sepet değiştirilebilir. Proses gereksinimleri değiştikçe delikli ve örgü sepetler arasında geçiş yapabilirsiniz. Uygun uyum ve filtreleme performansını korumak için yedek sepetin aynı genel boyutlara ve sızdırmazlık yüzeyine sahip olduğundan emin olun.

Sepet tamamen tıkanırsa ne olur?

Tamamen tıkanmış bir sepet, basınç düşüşünün hızla artmasına neden olur. Filtre gövdesi bazı konfigürasyonlarda bir baypas veya basınç tahliye mekanizması içerir. Ancak yüksek dP altında sürekli çalışma sepete zarar verebilir veya akışın kesilmesine neden olabilir. Bu durumu önlemek için düzenli izleme ve temizlik önerilir.

Şirket

Zheyi Boru Hattı (Wuhan) Co., Ltd.

ZHEYI Group Evet Çin SCH8O/DIN UPVC/CPVC Sepet Filtre Gıda endüstrisi/otomotiv/elektronik için tedarikçi Ve özel yapılmış SCH8O/DIN UPVC/CPVC Sepet Filtre Gıda endüstrisi/otomotiv/elektronik için fabrika. 2007 yılında kurulduk ve CPVC ve UPVC endüstriyel borularının araştırma ve geliştirme, üretim, satış ve servisine odaklandık. Şirket, özel ekipman üretim lisansı, Zhejiang Eyaleti suyla ilgili ürün hijyen lisansı, IS09001 kalite yönetim sistemi sertifikası, IS014001 çevre yönetim sistemi sertifikası ve IS045001 iş sağlığı ve güvenliği yönetim sistemi sertifikası dahil olmak üzere bir dizi sertifika elde etti. Şirketin 50 den fazla bağımsız fikri mülkiyet hakkı ve kendi kendine işletilen ithalat ve ihracat hakları vardır. Şirket, çeşitlendirilmiş ürünler ve daha iyi hizmetler sunmak için Almanya ve Amerika Birleşik Devletleri nden ileri teknoloji, takım ekipmanı ve benzersiz hammaddeler ve yönetim sistemleri tanıttı. Yıllar içinde ürünlerimiz, kimyasal, metalurjik, fotovoltaik, nükleer enerji, lityum pil, elektronik yarı iletken, gıda, ilaç, otomobil, endüstriyel su arıtma ve diğer endüstrilerde asit ve alkali sıvıların, ultra saf suyun, içme suyunun, elektronik sınıfı saf suyun ve endüstriyel atık suyun boru hattı taşımacılığında yaygın olarak kullanılmıştır. Şu anda ZHEYI Grubu ülke genelinde 30 dan fazla satış şirketi kurmuş olup, her türlü ürün Avrupa, Amerika, Güneydoğu Asya ve diğer ülke ve bölgelere ihraç edilmekte olup, yurtiçi ve yurtdışı müşteriler tarafından yoğun ilgi görmektedir.

Onur Belgesi

Haberler

SCH 80 UPVC Borular Endüstriyel ve Ticari Uygulamalarda Ne...
Jul 30,2026
Kimyasal işleyiciler, su arıtma operatörleri ve endüstriyel tesisler, 80 SCH PVC boru metal borunun getirdiği ağırlık, maliyet veya korozyon endişeleri olmadan, bir boru sisteminin daha yüksek iç basınca...
daha fazla bilgi edin
SCH 80 UPVC Boruyu Yüksek Basınç Uygulamaları için Güvenil...
Jul 23,2026
SCH 80 PVC boru, aynı dış çapta SCH 40 borudan daha kalın bir duvarla inşa edilmiştir, bu da basınç değerini yükseltir ve onu aşındırıcı kimyasallar, sıcak proses sıvıları ve basınçlı su taşıyan endüstriyel hatlar ...
daha fazla bilgi edin
Endüstriyel Boru Sistemlerinde Neden SCH 80 UPVC Boru Yayg...
Jul 16,2026
Duvar kalınlığı, zorlu endüstriyel basınçlara uygun bir boruyu hafif konut kullanımına yönelik bir borudan ayıran tek özelliktir. 80 SCH PVC boru daha kalın duvarlı plastikleştirilmemiş PVC yapıyı güçlü ...
daha fazla bilgi edin

Mesaj bırakın

Sıkı kalite kontrolü

ZHEYI Grup, "önce kalite" ilkesine bağlı kalarak, uluslararası düzeyde gelişmiş ekipman ve yüksek kaliteli hammaddeler benimsiyor, üretimin her aşamasını sıkı bir şekilde kontrol ediyor ve mükemmel performans ve zarif görünüme sahip boru hattı ürünleri sunmaya kendini adamıştır.

Şirket, Japonya nın Sekisui ve ABD nin Lubrizol ü de dahil olmak üzere en gelişmiş üretim ekipmanlarını ve yüksek kaliteli malzemeleri kullanmaktadır. "ZHEYI", mükemmel üretim teknolojisini profesyonel yönetimle mükemmel bir şekilde birleştirir ve her ürün, üretimden muayeneye, nihai teslimata kadar sıkı kalite kontrolünden geçer ve görünüm ve işlevin mükemmel kombinasyonunu garanti eder.
Hassas performans testi

ZHEYI de her ürün titizlikle üretilir, sadece mükemmel estetik tasarıma odaklanmakla kalmaz, aynı zamanda her zaman mükemmel içsel kaliteye de bağlı kalır. Sıkı performans testleri, ürünün zorlu koşullar altında bile kararlılığını ve dayanıklılığını koruyabilmesini sağlar.:

● Yoğunluk testi: Yapıların düzgünlüğünü ve sağlamlığını sağlamak için malzeme yoğunluğunu ölçer.
● Vicat yumuşama sıcaklığı testi: Ürünün çeşitli ortamlarda deformasyona karşı dayanıklılığını garantilemek için yüksek sıcaklık koşullarında malzemelerin yumuşama derecesini değerlendirir.
● Fırın testi: Uzun süreli ısı dayanıklılığını simüle eder ve ürünün uzun süre yüksek sıcaklıklara dayanma yeteneğini doğrular.
● Hidrostatik test: Ürün emniyeti ve güvenilirliğini sağlamak amacıyla boruların yüksek basınç koşulları altındaki mukavemetini değerlendirin.
● Düşme çekici darbe testi: Ürünün nakliye, kurulum ve günlük kullanım sırasındaki darbe dayanıklılığını test edin.

SCH8O/DIN UPVC/CPVC Sepet Filtre Sektör bilgisi

Anahtar rolü UPVC/CPVC Sepet Filtresi elektrokaplama ve kimyasal atıksu arıtımında

UPVC (plastikleştirilmemiş polivinil klorür) ve CPVC (klorlu polivinil klorür) sepet filtreler, mükemmel korozyon direnci, yüksek mekanik mukavemeti ve maliyet etkinliği nedeniyle elektrokaplama, kimyasal atık su arıtımında ve birçok önemli endüstriyel alanda önemli bir rol oynar. Aşağıda temel uygulama senaryoları ve değer analizi yer almaktadır:

1. Elektrokaplama endüstrisi: ağır metal atık suların verimli filtrelenmesi
Elektrokaplama atık suyu yüksek konsantrasyonlarda ağır metaller (krom, nikel, bakır vb.) içerir. UPVC/CPVC Sepet Filtresi güçlü asitlere (sülfürik asit, hidroklorik asit gibi) ve güçlü alkalin ortamlara dayanabilir, asılı parçacıkları ve kaplama çözeltisi safsızlıklarını etkili bir şekilde engelleyebilir, atık su arıtma sisteminin kararlı çalışmasını sağlayabilir ve sonraki membran ayırma veya iyon değiştirme ekipmanını koruyabilir.

2. Kimyasal atık su arıtımı: korozyon direnci ve uzun ömür
Kimyasal atık su karmaşık bileşenlere sahiptir (organik çözücüler ve güçlü oksidanlar gibi). CPVC malzemeleri yüksek sıcaklıklarda (90°C'ye kadar) ve aşındırıcı ortamlarda iyi performans gösterir. Boruların ve pompaların tıkanma riskini azaltmak amacıyla pestisit, boya, petrokimya ve diğer endüstrilerde ön arıtmaya uygundurlar.

3. Sektörler arası temel uygulamalar
Fotovoltaik: Güneş pili üretiminin saflığını sağlamak için aşındırma sıvısındaki silikon tozunu ve kimyasal kalıntıları filtreleyin.
Elektronik Yarı İletken: Plaka kirlenmesini önlemek için ultra saf su hazırlamadaki parçacıkları çıkarın.
Nükleer Güç: Soğutma suyu sistemlerinde partikül kontrolü için kullanılan, radyasyona dayanıklı modifiye UPVC, özel güvenlik standartlarını karşılar.
Metalurji: Değerli bileşenleri geri kazanmak için atık sudaki metal oksitleri filtreleyin.
Tıp: Mikroorganizmaların ve partikül maddelerin farmasötik olarak arıtılmış su sistemlerinde standartları karşıladığından emin olun.
Endüstriyel Su Arıtma: Kazanları ve soğutma kulelerini kireçlenme ve korozyondan koruyun.
İçme Suyu: UPVC filtreler, belediye suyunun ön arıtımında çamur ve pası giderir ve hijyen standartlarını karşılar.

4. Temel avantajların özeti
Korozyon direnci: 0-14 pH değeriyle zorlu ortamlara uyum sağlar ve metal filtrelerin ömrünü çok aşan bir ömre sahiptir.
Hafif ve bakımı kolay: Plastik malzemenin kurulumu kolaydır ve filtre sepeti hızla sökülüp temizlenebilir.
Maliyet etkinliği: Asidik atık su senaryolarında paslanmaz çelik filtrelere göre daha fazla fiyat avantajına sahiptir.
