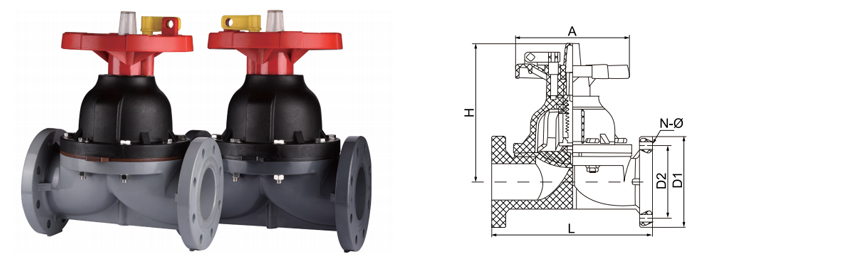

SCH8O/DIN UPVC/CPVC Flanşlı Diyaframlı Vana

UPVC/CPVC flanşlı diyafram valfi, aşındırıcı sıvı ve gazların taşınması için tasarlanmış bir sıvı kontrol cihazıdır. Kimyasal işleme, atık su arıtma ve gıda işleme dahil olmak üzere çeşitli endüstriler için uygundur.

Flanşlı diyafram valfinin benzersiz yapısı, açma ve kapama sırasında sızdırmazlık performansı sağlayarak sızıntıları etkili bir şekilde önler. Bu tasarım, sıvıların güvenli bir şekilde taşınmasını sağlar ve vananın servis ömrünü uzatır. Valfin kullanımı kolaydır ve farklı çalışma koşullarının taleplerini karşılamak için kullanıcıların akışı manuel veya pnömatik yöntemlerle zahmetsizce kontrol etmelerine olanak tanır.

UPVC/CPVC flanşlı diyafram valflerimiz aynı zamanda aşınma direnci ve yaşlanma direncine de sahiptir. Kimyasal işleme, atık su arıtma ve tarımsal sulama gibi alanlarda yaygın olarak kullanılmaktadırlar.

Bize Ulaşın

Öncesi：SCH8O/DIN UPVC/CPVC Rakor Diyaframlı Vana
Sonraki：SCH8O/DIN UPVC/CPVC Tek Parça Flanşlı Küresel Vana

parametre başvuru Teknik Standartlar

BOYUT/NOM.		dn32	dn40	DN50	dn63	dn75	DN90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DİN	115	140	150	165	185	200	220	254
	birNSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DİN	85	100	110	125	145	160	180	210
	birNSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DİN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	birNSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

DIN STANDARDI · TEK PARÇA YAPI

SCH8O/DIN UPVC/CPVC Flanş Diyaframlı Vana

Aşındırıcı ve yüksek saflıkta sıvı izolasyonu için tasarlanmıştır. Diyafram sızdırmazlık mekanizmalı tek parça flanş gövdesi salmastra sızıntısını ortadan kaldırır ve kabarcık geçirmez kapatma sağlar.

DN15-DN100

Boyut Aralığı

PN10 / PN16

Basınç Değeri

-20°C ila 120°C

CPVC Sıcaklığı

PVC / CPVC

Gövde Malzemeleri

◆ Malzeme Sistemi

PVC gövde 0-60°C · pH 2-12 · Genel asitler, alkaliler, ultra saf su

CPVC gövdesi 0-93°C · pH 1-14 · Yüksek sıcaklık, klorlu ortam

Diyafram seçenekleri EPDM · PTFE · FKM · Hypalon

DIN PN10/16'ya göre tek parça flanşlı uçlar. Gövde ucu eklem sızıntısı yok.

◆ Temel Özellikler

Bağlantı Entegre flanş, DIN 2501

Yüz yüze DIN EN 558 Serisi 1

Kabuk testi 1,5 × PN (su)

Koltuk testi 1,1 × PN (hava veya su)

Vakum hizmeti 0,3 bar mutlak

Operasyon El çarkı / Pnömatik / Elektrik

◆ Diyaframlı Vana Avantajları

Gövde salmastrası yok — sıfır kaçak emisyon potansiyeli
Aktüatör ile akışkan ortam arasındaki izolasyon
Aerodinamik akış yolu tortu birikimini azaltır
El çarkında görsel konum göstergesi
Gövdeyi hattan çıkarmaya gerek kalmadan değiştirilebilir diyafram
Tam basınç aralığında kabarcık geçirmez kapatma

Endüstriyel Uygulamalar

Asitler, alkaliler, ultra saf su, elektronik kalitede su, endüstriyel atık su

Ağır Kimya ve Metalurji

Sülfürik asit transferi · HCl dozajı · Asitleme hatları · Elektrokaplama

Yüksek Saflıkta ve Elektronik

Yarı iletken ıslak tezgahlar · Fotovoltaik aşındırma · Elektronik kalitede su · Ultra saf su döngüleri

Enerji ve Lityum

Nükleer yardımcı soğutma · Lityum tuzlu su işleme · Pil kimyasal aktarımı

Yaşam Bilimleri ve Gıda

İlaç WFI · Gıda CIP · İçecek işleme · Kozmetik üretimi

Su ve Çevre

Endüstriyel atık su nötrleştirme · İçme suyu · Tuzdan arındırma ön arıtması

Otomotiv ve Genel Endüstri

E-katlama sirkülasyonu · Parça yıkama · Soğutma suyu · Durulama hatları

Kurulum ve Çalıştırma Notları

Diyaframlı vana, depolama amacıyla tamamen açık veya kapalı konumda monte edilecektir. Diyaframı sıkıştırılmış halde saklamayın.
Tork sırası: Flanş cıvatalarını çapraz düzende eşit şekilde DN'ye bağlı olarak 15-20 Nm'ye kadar sıkın.
Bulamaç veya kristalleşen ortamlar için, savakta katı birikmesini önlemek amacıyla valf gövdesi yatay olacak şekilde monte edin.
Diyaframın servis ömrünü uzatmak amacıyla aşındırıcı ortam için 1,0 m/s hızını aşmayın.
Diyaframı her 2 yılda bir veya 50.000 çevrimde (hangisi önce gerçekleşirse) değiştirin.

Kritik Kısıtlamalar

UPVC gövdede oksitleyici asitlerle (nitrik >%15, kromik) kullanıma uygun değildir.
Hızlı basınç döngüsüne maruz bırakmayın; diyafram yorulması meydana gelebilir.
PTFE diyaframlı CPVC için 110°C'nin üzerinde buhar sterilizasyonundan kaçının.
Güvenlik tahliyesi olmayan 2 barın üzerindeki gazlı ortamlar için uygun değildir.
El çarkını mekanik durdurmanın ötesinde çalıştırmayın; diyaframın aşırı sıkışması erken arızaya yol açar.

Yaygın Sorunlar ve Çözümler

Sorun: Azalan akış hızı gözlemlendi

Diyafram tamamen geri çekilmeyebilir. El çarkının tamamen açık konuma çevrildiğini doğrulayın (ilk dirençten 2-3 tur sonra). Otomatik vanalar için aktüatör stroku kalibrasyonunu kontrol edin.

Sorun: Gövdeden dış sızıntı

Flanş cıvatalarının gevşemesini kontrol edin. Spesifikasyona göre yeniden torklayın. Sızıntı devam ederse flanş contasını değiştirin. Aşırı sıkmayın; DN80 için 22 Nm'nin üzerinde çatlama riski vardır.

Sorun: Kapatıldığında medya sızıntısı

Diyafram aşınması veya kimyasal saldırı. Diyaframı doğru malzemeyle değiştirin. Yüksek döngülü uygulamalar için PTFE yüzlü EPDM diyaframa yükseltin.

Sorun: El çarkının zor çalışması

Diyafram kristalleşme nedeniyle savağa yapışmış olabilir. Döngü birkaç kez açılır/kapanır. Devam ederse savak alanını sökün ve temizleyin. Kök dişlerine silikon yağlayıcı uygulayın.
