özel yapılmış SCH8O/DIN UPVC/CPVC Rakor Diyaframlı Vana Gıda endüstrisi/otomotiv/elektronik için

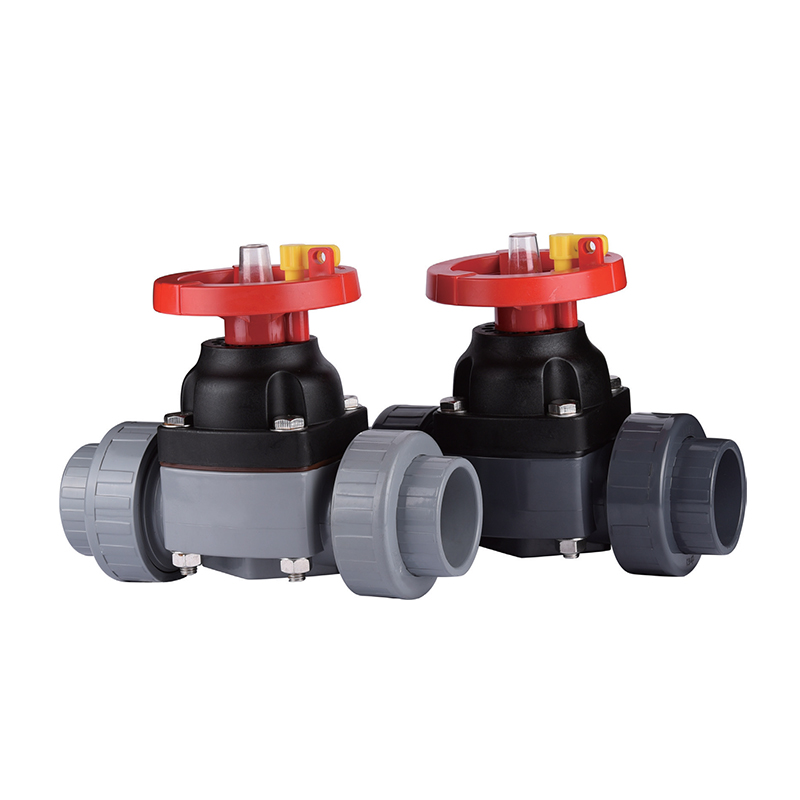

SCH8O/DIN UPVC/CPVC Rakor Diyaframlı Vana

SCH8O/DIN UPVC/CPVC Rakor Diyaframlı Vana

Ortak diyafram valfi, kimyasal işleme, ilaç, gıda işleme ve su arıtma gibi endüstrilerde yaygın olarak uygulanan etkili bir sıvı kontrol cihazıdır. Ortamın güvenliğini ve temizliğini sağlayarak sızdırmazlık performansı sağlayacak şekilde tasarlanmıştır.

Ortak diyafram valfinin temel özelliği benzersiz diyafram yapısıdır. Bu tasarım, valf gövdesini ortamdan etkili bir şekilde izole ederek sızıntıları ve kirlenmeyi önlemekle kalmaz, aynı zamanda hassas akış kontrolü sağlar. Kullanıcılar, farklı proseslerin ihtiyaçlarını karşılamak için sıvı akışını basit manuel veya elektrikli işlemle kolayca ayarlayabilir.

Çeşitli boru sistemlerine uygun standart bağlantı flanşlarıyla donatılmış vananın kurulumu ve bakımı da kolaydır. Ayrıca tasarımında temizlik kolaylığı da göz önünde bulundurulduğundan, yüksek hijyen standartları gerektiren uygulamalar için idealdir.

Bize Ulaşın
  • SCH8O/DIN UPVC/CPVC Rakor Diyaframlı Vana
Öncesi：UPVC/CPVC ⅰ Top valfı
Sonraki：SCH8O/DIN UPVC/CPVC Flanşlı Diyaframlı Vana

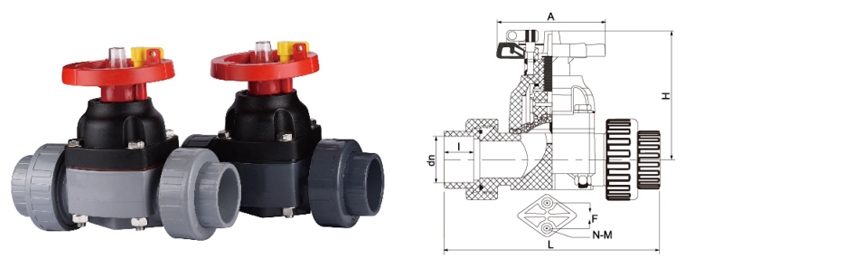

parametre başvuru Teknik Standartlar

  • BOYUT/NOM.

    dn20

    dn25

    dn32

    dn40

    DN50

    dn63

    (DN15)

    (DN20)

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (1/2")

    (3/4")

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    d1

    DİN

    20.3

    25.3

    32.3

    40.3

    50.3

    63.3

    birNSben

    21.51

    26.87

    33.62

    42.4

    48.45

    60.65

    JIS

    22.4

    26.45

    32.56

    38.63

    48.73

    56.82

    d2

    DİN

    20.1

    25.1

    32.1

    40.1

    50.1

    63.1

    birNSben

    21.25

    26.6

    33.3

    42.06

    48.18

    60.27

    JIS

    21.75

    25.7

    31.71

    37.67

    47.76

    55.77

    L

    142

    162

    175

    196

    227

    272

    H

    90

    95

    105

    125

    145

    172

    A

    77

    77

    87

    100

    117

    137

    I

    22

    22

    22

    26

    32

    39

    N-M

    2-M6

    2-M6

    2-M6

    2-M8

    2-M8

    2-M8

    F

    25

    25

    25

    36

    36

    45

DIN BİRLİĞİ UCU · DİYAFRAM İZOLASYONU
SCH8O/DIN UPVC / CPVC Birliği Diyaframlı Vana
Rakor bağlantı tasarımı, bitişik boruları rahatsız etmeden boru hattından hızlı bir şekilde çıkarılmasını sağlar. Diyafram sızdırmazlık mekanizması akışkan ile aktüatör mekanizması arasında tam izolasyon sağlar.
DN15-DN100 Boyut aralığı
PN10/PN16 Basınç sınıfı
0-93°C CPVC çalışma aralığı
Birliğin sonu Hızlı bakım
01
Birliği Bağlantısı
Dişli rakor somunu, valf gövdesinin saniyeler içinde çıkarılmasını sağlar. Diyaframın değiştirilmesi veya incelenmesi için flanş cıvatalarına veya borunun yeniden hizalanmasına gerek yoktur.
02
Diyafram Sızdırmazlığı
Esnek diyafram savak tipi sızdırmazlık sağlar. Medya yalnızca gövde ve diyafram alt yüzeyine temas eder; salmastra yok, gövde contası sızıntısı yok.
03
Malzeme Seçenekleri
Genel kimyasal hizmet için UPVC gövde. Yüksek sıcaklıklar ve 93°C'ye kadar klorlu ortamlar için CPVC gövde.
Teknik Profil
Gövde malzemeleri
PVC (0-60°C) · CPVC (0-93°C)
Diyafram seçenekleri
EPDM · PTFE kaplı EPDM · FKM · CSM
Birlik standardı
DIN veya ASTM dişi dişliler / solvent soketi
Basınç derecesi
PN10 (UPVC) · PN16 (CPVC), 20°C'de
Koltuk test basıncı
1,1 × PN (hava kabarcığı geçirmez)
Son bağlantı türleri
Soket · Dişli (NPT/BSPT) · Flanşlı adaptör
Endüstri Uygulamaları
Kimyasal işleme Metalurji Fotovoltaik Nükleer yardımcı Lityum ekstraksiyonu Elektronik / Yarı İletken Yiyecek ve içecek İlaç Otomotiv boyası Endüstriyel su arıtma
Medya işlendi
Asitler · Alkaliler · Ultra saf su · Elektronik kalitede su · İçme suyu · Endüstriyel atık su · Tuzlu su çözeltileri
Sızdırmazlık mekanizması
Diyafram performans özellikleri
1
Kabarcık geçirmez kapatma — Bent tasarımı, süspansiyondaki parçacıklar olsa bile pozitif sızdırmazlık sağlar
2
Sıfır gövde sızıntısı — Sıvı ve atmosfer arasında dinamik sızdırmazlık yok
3
Hat içi değiştirilebilir — Rakor tasarımı, vana gövdesini boru hattından çıkarmadan diyafram değişimine olanak tanır
4
Görsel konum göstergesi — El çarkı uzaktan açık/kapalı durumunu gösterir
Boyut ve sipariş verileri
DN (mm)
15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100
L (yüz yüze)
DIN EN 558 Serisi 1
Maksimum tork (el çarkı)
10 Nm (DN15-50) · 18 Nm (DN65-100)
Vakum derecesi
0,3 bar mutlak (EPDM diyafram)
Kurulum yönergeleri
  • Diş sızdırmazlık maddesini yalnızca erkek dişlerde kullanın; sızdırmazlık maddesinin diyaframla temasından kaçının
  • Bükülme gerilimini önlemek için rakor bağlantısından itibaren 300 mm'lik boruları destekleyin
  • Yatay çizgiler için, savaktaki tortu birikimini azaltmak amacıyla gövde dikey olacak şekilde kurulum yapın
  • Aşağı yönde destek olmadan hat sonu vanası olarak kullanmayın
  • Pnömatik aktüatörler, 4-6 bar'da filtrelenmiş, yağlanmış havaya ihtiyaç duyar
Kritik çalışma sınırları
  • Diyafram sıcaklık değerini aşmayın — EPDM maksimum 80°C, PTFE maksimum 120°C
  • 100°C'nin üzerinde buhar sterilizasyonu için uygun değildir
  • 1 bar/saniyeyi aşan hızlı basınç dalgalanmalarından kaçının
  • UPVC gövdeli gaz halindeki klor veya konsantre nitrik asit için uygun değildir
  • El çarkını mekanik durdurmanın ötesinde çalıştırmayın (kapalıdan açık konuma yaklaşık 2,5 tur)
Saha sorun giderme kılavuzu
▶ Vana tam olarak kapanmıyor
Diyafram gerilebilir veya kimyasal olarak şişebilir. Diyaframı değiştirin. PTFE yüzlü diyaframlar için savak temas alanında soğuk akış deformasyonunu kontrol edin.
▶ Rakor somunundan sızıntı
Rakor somununu elle artı kayış anahtarıyla 1/4 tur sıkın. Aşırı sıkmayın; iplik gevşemesi meydana gelebilir. Rakorun içindeki O-halkayı veya düz contayı kontrol edin.
▶ El çarkının sert dönüşü
Diyafram kristalleşmiş ortam nedeniyle savağa yapışıyor olabilir. Uyumlu solventle yıkayın. Mil dişlerine silikon gresi uygulayın; petrol gresi kullanmayın.
▶ Açık konumda azaltılmış akış
El çarkı tamamen geri çekilmeyebilir. Saat yönünün tersine 2-3 tur daha çevirin. İyileşme olmazsa diyaframın altında birikinti olup olmadığını kontrol edin.
DIN EN 16139 sertifikalı
ISO 21787 uyumlu
WRAS onaylı malzemeler (seçilen kaliteler)
FDA 21 CFR 177.2600 (EPDM diyafram)
