Tek parçalı flanş top vanası-Zheyi Boru Hattı (Wuhan) Co., Ltd.

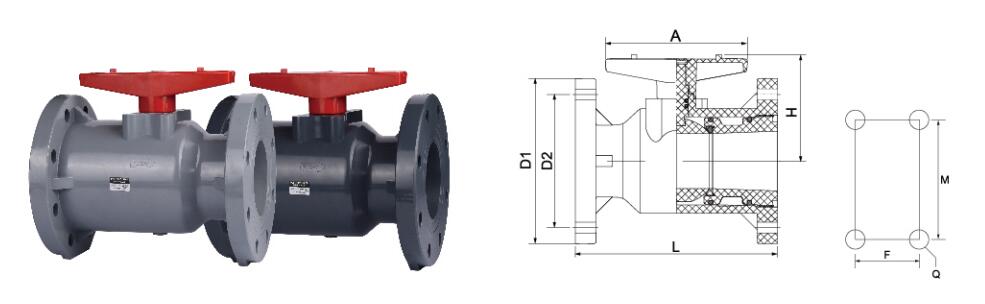

Boyut/nom.		DN20	DN25 DN32 DN40			DN50	DN63	DN75	DN90	DN110	DN140 DN160
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1	Dinlemek	105	105	115	140	145	165	180	195	220	250	285
	ANSI	89	98	108	117	128	155	178	192	229	254	284
	JIS	70	75	90	100	105	120	140	150	175	210	240
D2	Dinlemek	65	75	85	100	110	125	145	160	180	210	240
	ANSI	61	70	79	89	98	121	140	152	191	216	241
	JIS	31	35	42.5	48.5	61	73	90	105	132	158	186
	Dinlemek	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
N-φ	ANSI	4-φ16	4-φ16	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	JIS	4-φ15	4-φ15	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
L		120	120	150	160	167	178	220	250	282	360	405
A		85	90	105	115	125	137	155	176	206	345	345
H		58.2	58.2	65	85	88	98	111	128	139	195	208
F		一	一	一	一	一	一	45	45	49	49	49
M		33	33	40	52	52	70	84	84	121	121	121
Q		2 × m6	2 × m6	2 × m6	2 × m8	2 × m8	2 × m8	4 × m10	4 × m10	4 × m10	4 × m10	4 × m10

Tek parçalı flanş top vanası Industry knowledge

Uygulanması tek parçalı flanş top vanası Kimya Endüstrisinde: Korozyona Dayanıklı Tasarım ve Güvenlik Özellikleri

Tek parçalı flanş bilyalı vanalar, kompakt yapıları, iyi sızdırmazlık ve uygun çalışma nedeniyle kimya endüstrisinde ve ilgili alanlarda yaygın olarak kullanılmaktadır. Kimyasal ortam genellikle güçlü aşınabilirlik, yüksek sıcaklık ve yüksek basınç veya yüksek saflık gereksinimlerine sahip olduğundan, valfin korozyona dayanıklı tasarım ve güvenlik özellikleri çok önemlidir. Bu valfin çoklu önemli endüstrilerdeki özel uygulamaları ve teknik gereksinimleri aşağıdadır:

1. Kimya Endüstrisi (güçlü aşındırıcı ortam)
Kimyasal üretim genellikle asitler, alkaliler ve organik çözücüler gibi aşındırıcı ortamları içerir. Tek parçalı flanş bilyalı vanalar korozyona dayanıklı malzemeler (316L paslanmaz çelik, hastelloy, ptfe astar, vb. Gibi) kullanmalı ve sızıntı veya aşırı çalışma koşulları altında güvenlik sağlamak için API 607 Fireproof sertifikasına uymalıdır.

2. İçme suyu (güvenli içme suyu)
Valf içme suyu temas ettiğinde, NSF/ANSI 61 gibi sıhhi standartları karşılamalıdır. Malzeme, ağır metal yağışından kaçınmak ve su kalitesi güvenliğini sağlamak için genellikle 304/316 paslanmaz çelik veya EPDM contadır.

3. Metalurji
Yüksek sıcaklık ve tozlu ortamlarda, vanaların giyime dayanıklı ve ısıya dayanıklı (karbon çeliği karbür kaplaması gibi), yüksek fırın gazı ve erimiş metal boru hattı sistemleri için uygun olması gerekir.

4. Fotovoltaik
Polisilikon ve elektronik dereceli kimyasalların taşınmasında, vanaların proses ortamının kontaminasyonunu önlemek için ultra yüksek saflık (elektropolize iç duvar) ve düşük parçacık çökelmesi olması gerekir.

5. Nükleer enerji
Nükleer dereceli vanalar ASME III standartlarına uymalı, radyasyona dayanıklı malzemeler (östenitik paslanmaz çelik gibi) kullanmalı ve nükleer adada uzun süreli stabil operasyon sağlamak için sismik testleri geçmelidir.

6. Elektronik yarı iletken
Ultra saf su (UPW) ve özel gazların taşınmasında, vanaların sıfır lide (ISO 15848 sertifikalı) olması ve parçacık veya gaz kontaminasyonunu önlemek için ölü açı tasarımına sahip olması gerekir.

7. Tıp
Farmasötik endüstrisi, aseptik tasarım gerektirir (SIP/CIP uyumluluğu gibi) ve malzeme mikrobiyal büyümeyi önlemek için FDA sertifikasına uygun olmalıdır. Fermantasyon tankları ve saflaştırılmış su sistemleri için uygundur.

8. Endüstriyel su arıtma
Soğutma suyu ve dolaşımdaki su sistemlerini kaplayan valf, klorür iyonu korozyonuna (dubleks paslanmaz çelik gibi) dayanıklı olmalı ve sık sık açma ve kapanış koşullarına uyum sağlamalıdır.

9. Endüstriyel atık suyu
Asidik, alkali ve yüksek tuzlu atık suyu için valf korozyona dirençli aşınmaya dirençli olmalıdır (flor kaplı bilyalı vanalar gibi) ve sızdırmazlık malzemesi (PTFE gibi) yaşlanmaya dayanıklı olmalıdır.

Güvenlik düzenlemelerinin temel noktaları
Malzeme Seçimi: Malzemeyi ortamın özelliklerine göre eşleştirin (asidik ortam için hastelloy ve alkalin ortam için nikel bazlı alaşım gibi).
Sızdırmazlık Teknolojisi: Sıfır sızıntı (ISO 5208 Sınıf VI gibi) sağlamak için metal mühür yumuşak mühür ikili tasarımını kullanın.
Yangın ve Patlama Koruması: API 6FA standartlarını, patlamaya dayanıklı kök tasarımını karşılayın.
Endüstri Sertifikasyonu: İçme suyu için NSF, nükleer enerji için ASME, yarı iletkenler için yarı F81, vb. gibi
