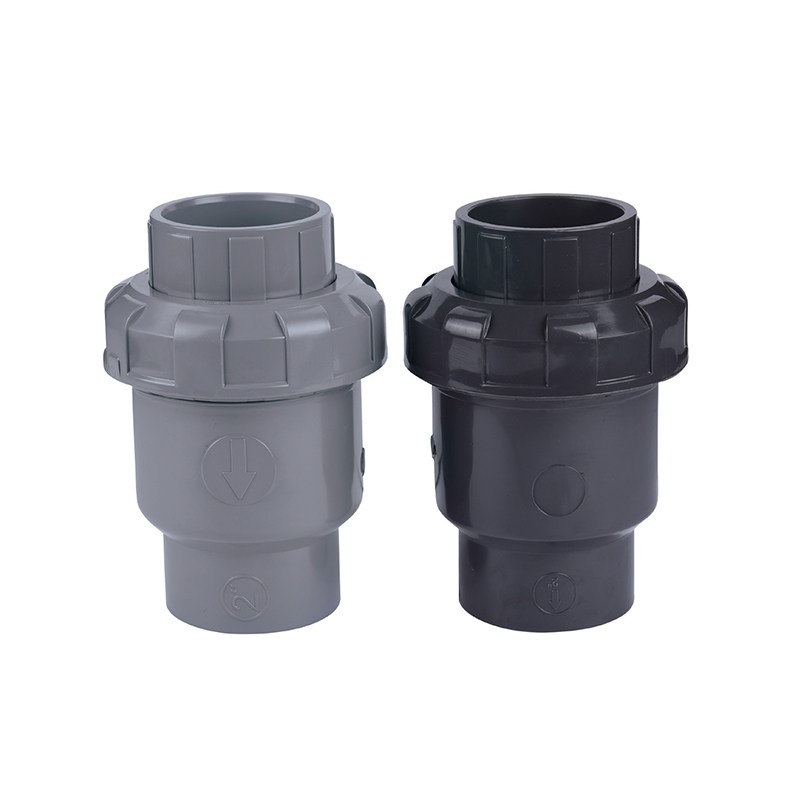

SCH8O/DIN UPVC/CPVC Ball Check Valve

The UPVC/CPVC ball check valve is a high-efficiency and reliable fluid control device designed for various industrial and construction applications. Its ball-shaped design allows the valve to open quickly during fluid flow and automatically close during reverse flow, effectively preventing backflow and fluid mixing to ensure the safety and efficiency of the system.

The valve is widely used in water treatment, chemical processing, pharmaceuticals, and food processing industries, especially in scenarios requiring high fluid purity. Its simple structure and convenient installation make it a modern industrial solution for high fluid control requirements.

Bize Ulaşın

Öncesi：SCH8O/DIN UPVC/CPVC Küresel Taban Vanası
Sonraki：SCH8O/DIN UPVC/CPVC Gear Butterfly Valve

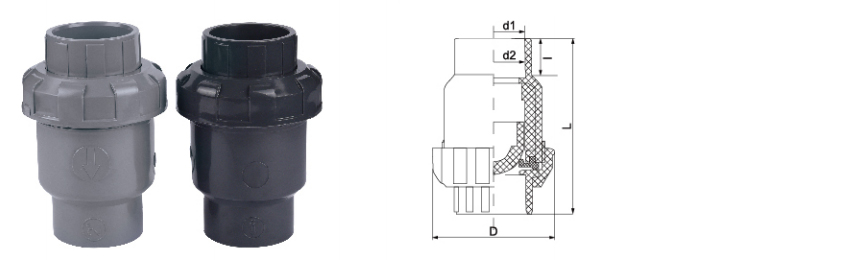

parametre başvuru Teknik Standartlar

SIZE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)(	DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		53	63	73	85	97	118	134	158	202
L		90	106	124	139	151	169	230	262	346
I		16	19	22	26	31	38	44	51	61

SCH80 / DIN · NON-RETURN · SPRING LOADED

UPVC / CPVC Ball Check Valve

DN15–DN150 · PN10–PN16 · –20°C to +93°C

The SCH80/DIN UPVC/CPVC Ball Check Valve is a spring-loaded, non-return device engineered to prevent reverse flow in corrosive and high-purity fluid systems. Manufactured to ASTM SCH80 and DIN standards, this valve uses a spring-loaded ball that seats against a seal to block backflow while allowing free forward flow. The ball design provides a low-pressure drop and quick closing response. The valve body is available in UPVC for general chemical service and CPVC for elevated temperature applications up to 93°C. The O-ring seal, available in EPDM, FKM, or PTFE, ensures leak-tight shut-off when reverse flow occurs. Suitable for both horizontal and vertical installations.

DN15 – DN150 Size Range

PN10 – PN16 Pressure Rating

–20°C to +93°C CPVC Operating Range

Ball & Spring Check Mechanism

⦿

Spring-Loaded Ball Closure

The spring-loaded ball provides rapid closing response to prevent reverse flow, with the spring force calibrated to ensure positive seating even at low forward flow velocities.

⦿

Chemical & Thermal Resistance

UPVC and CPVC materials resist a wide range of acids, bases, and salts. CPVC extends service to 93°C. The ball and seal materials can be selected for specific chemical compatibility.

⦿

Low Pressure Drop

The spherical ball design minimizes flow restriction during forward flow, reducing system energy consumption and maintaining line efficiency across the operating range.

⦿

Horizontal or Vertical Installation

Suitable for both horizontal and vertical (upward flow) installations, providing design flexibility for new or retrofit piping systems without requiring special orientation.

Technical Specifications

Body Material UPVC · CPVC

Ball Material Solid UPVC · PTFE · Stainless Steel (optional)

Seal Material EPDM · FKM (Viton) · PTFE

Spring Material Stainless Steel 304 · 316 (coated)

Connection Socket (solvent) · Threaded (NPT/BSPT)

Standards ASTM D2467 · DIN 8061/8062 · ISO 16137

Seal & Ball Selection Guide

EPDM Seal Water, mild acids, alkalis · Up to 80°C

FKM Seal Hydrocarbons, oils, strong oxidizers · Up to 90°C

PTFE Seal Aggressive chemicals, solvents, high-purity · Up to 93°C

PTFE Ball Maximum chemical resistance, low friction

SS Ball High mechanical strength, wear resistance

Verify material compatibility with process chemistry and temperature before installation.

Industries & Applications

◈ Chemical & Metallurgy Acid transfer, caustic dosing, pump discharge protection, pickling lines

◈ Electronics & Semiconductor Ultrapure water distribution, chemical delivery, CMP slurry return

◈ Energy & Photovoltaics Battery electrolyte, solar cell etching, cooling water return lines

◈ Water Treatment Wastewater discharge, RO permeate, desalination, pump discharge

◈ Pharmaceutical & Food DI water loops, CIP return, sanitary lines, ingredient transfer

◈ Automotive & General Parts washing, paint circulation, cooling water, industrial wastewater

Installation Guidelines

Orientation: Install with flow arrow in the direction of forward flow. For horizontal lines, the spring provides reliable closure. For vertical lines, install with upward flow direction only.
Upstream/downstream: Allow at least 5 pipe diameters of straight pipe upstream and 3 diameters downstream for optimal performance.
Solvent welding: Use primer and cement specific to UPVC or CPVC. Allow full cure time before pressurization.
Threaded connections: Apply PTFE tape to male threads. Hand-tighten plus 1–2 turns with a strap wrench.
Inspection: Periodically inspect the seal and ball for wear or chemical attack, especially in high-cycle or abrasive service.

Critical Restrictions

Do not exceed 60°C for UPVC bodies. CPVC max 93°C continuous. Do not exceed seal temperature rating.
Not rated for steam service. Avoid rapid thermal cycling and sudden pressure surges.
Not designed for gaseous media — check valves are intended for liquid service only.
Spring material: Verify spring alloy is compatible with process chemistry to prevent corrosion and fatigue.
Avoid operation with high solids content or abrasive slurries that may damage the ball and seal surface.
Protect valve body from direct UV exposure. Use UV-stabilized material or apply protective coating.
Do not install in systems with pulsating flow that may cause rapid cycling and premature wear.

Field Troubleshooting

Valve does not close completely

Check for debris trapped between the ball and seal. Inspect seal for wear or chemical degradation. Verify spring is not broken or corroded. Replace damaged components.

Excessive pressure drop

Spring tension may be too high for the system flow. Verify valve sizing. For low-flow applications, consider lower spring force option. Check for debris restricting ball movement.

Chattering noise during operation

Flow velocity may be too low causing ball instability. Increase flow rate or install with a lighter spring. For pulsating flow, consider a dampened check valve design.

Leakage in reverse direction

Inspect the seal for damage or deformation. Verify the ball is seating correctly. For PTFE seals, check for cold flow at elevated temperatures. Replace seal if worn.

Şirket

Zheyi Boru Hattı (Wuhan) Co., Ltd.

ZHEYI Group Evet Çin SCH8O/DIN UPVC/CPVC Ball Check Valve Gıda endüstrisi/otomotiv/elektronik için tedarikçi Ve özel yapılmış SCH8O/DIN UPVC/CPVC Ball Check Valve Gıda endüstrisi/otomotiv/elektronik için fabrika. 2007 yılında kurulduk ve CPVC ve UPVC endüstriyel borularının araştırma ve geliştirme, üretim, satış ve servisine odaklandık. Şirket, özel ekipman üretim lisansı, Zhejiang Eyaleti suyla ilgili ürün hijyen lisansı, IS09001 kalite yönetim sistemi sertifikası, IS014001 çevre yönetim sistemi sertifikası ve IS045001 iş sağlığı ve güvenliği yönetim sistemi sertifikası dahil olmak üzere bir dizi sertifika elde etti. Şirketin 50 den fazla bağımsız fikri mülkiyet hakkı ve kendi kendine işletilen ithalat ve ihracat hakları vardır. Şirket, çeşitlendirilmiş ürünler ve daha iyi hizmetler sunmak için Almanya ve Amerika Birleşik Devletleri nden ileri teknoloji, takım ekipmanı ve benzersiz hammaddeler ve yönetim sistemleri tanıttı. Yıllar içinde ürünlerimiz, kimyasal, metalurjik, fotovoltaik, nükleer enerji, lityum pil, elektronik yarı iletken, gıda, ilaç, otomobil, endüstriyel su arıtma ve diğer endüstrilerde asit ve alkali sıvıların, ultra saf suyun, içme suyunun, elektronik sınıfı saf suyun ve endüstriyel atık suyun boru hattı taşımacılığında yaygın olarak kullanılmıştır. Şu anda ZHEYI Grubu ülke genelinde 30 dan fazla satış şirketi kurmuş olup, her türlü ürün Avrupa, Amerika, Güneydoğu Asya ve diğer ülke ve bölgelere ihraç edilmekte olup, yurtiçi ve yurtdışı müşteriler tarafından yoğun ilgi görmektedir.

Onur Belgesi

Haberler

SCH 80 UPVC Borular Endüstriyel ve Ticari Uygulamalarda Ne...
Jul 30,2026
Kimyasal işleyiciler, su arıtma operatörleri ve endüstriyel tesisler, 80 SCH PVC boru metal borunun getirdiği ağırlık, maliyet veya korozyon endişeleri olmadan, bir boru sisteminin daha yüksek iç basınca...
daha fazla bilgi edin
SCH 80 UPVC Boruyu Yüksek Basınç Uygulamaları için Güvenil...
Jul 23,2026
SCH 80 PVC boru, aynı dış çapta SCH 40 borudan daha kalın bir duvarla inşa edilmiştir, bu da basınç değerini yükseltir ve onu aşındırıcı kimyasallar, sıcak proses sıvıları ve basınçlı su taşıyan endüstriyel hatlar ...
daha fazla bilgi edin
Endüstriyel Boru Sistemlerinde Neden SCH 80 UPVC Boru Yayg...
Jul 16,2026
Duvar kalınlığı, zorlu endüstriyel basınçlara uygun bir boruyu hafif konut kullanımına yönelik bir borudan ayıran tek özelliktir. 80 SCH PVC boru daha kalın duvarlı plastikleştirilmemiş PVC yapıyı güçlü ...
daha fazla bilgi edin

Mesaj bırakın

Sıkı kalite kontrolü

ZHEYI Grup, "önce kalite" ilkesine bağlı kalarak, uluslararası düzeyde gelişmiş ekipman ve yüksek kaliteli hammaddeler benimsiyor, üretimin her aşamasını sıkı bir şekilde kontrol ediyor ve mükemmel performans ve zarif görünüme sahip boru hattı ürünleri sunmaya kendini adamıştır.

Şirket, Japonya nın Sekisui ve ABD nin Lubrizol ü de dahil olmak üzere en gelişmiş üretim ekipmanlarını ve yüksek kaliteli malzemeleri kullanmaktadır. "ZHEYI", mükemmel üretim teknolojisini profesyonel yönetimle mükemmel bir şekilde birleştirir ve her ürün, üretimden muayeneye, nihai teslimata kadar sıkı kalite kontrolünden geçer ve görünüm ve işlevin mükemmel kombinasyonunu garanti eder.
Hassas performans testi

ZHEYI de her ürün titizlikle üretilir, sadece mükemmel estetik tasarıma odaklanmakla kalmaz, aynı zamanda her zaman mükemmel içsel kaliteye de bağlı kalır. Sıkı performans testleri, ürünün zorlu koşullar altında bile kararlılığını ve dayanıklılığını koruyabilmesini sağlar.:

● Yoğunluk testi: Yapıların düzgünlüğünü ve sağlamlığını sağlamak için malzeme yoğunluğunu ölçer.
● Vicat yumuşama sıcaklığı testi: Ürünün çeşitli ortamlarda deformasyona karşı dayanıklılığını garantilemek için yüksek sıcaklık koşullarında malzemelerin yumuşama derecesini değerlendirir.
● Fırın testi: Uzun süreli ısı dayanıklılığını simüle eder ve ürünün uzun süre yüksek sıcaklıklara dayanma yeteneğini doğrular.
● Hidrostatik test: Ürün emniyeti ve güvenilirliğini sağlamak amacıyla boruların yüksek basınç koşulları altındaki mukavemetini değerlendirin.
● Düşme çekici darbe testi: Ürünün nakliye, kurulum ve günlük kullanım sırasındaki darbe dayanıklılığını test edin.

SCH8O/DIN UPVC/CPVC Ball Check Valve Sektör bilgisi

How to correctly select UPVC/CPVC ball check valve? Key factors and industry application guide

UPVC (unplasticized polyvinyl chloride) and CPVC (chlorinated polyvinyl chloride) ball check valves are widely used in many industries due to their corrosion resistance, lightweight and high cost performance. Correct selection requires comprehensive consideration of media characteristics, working conditions and industry-specific needs. The following are key selection points and typical industry application analysis:

1. Media compatibility
UPVC: Suitable for weak acid, weak alkali and clear water media at room temperature (≤60°C), such as drinking water, industrial water treatment, etc.
CPVC: Higher temperature resistance (≤90°C), can withstand strong acids, strong alkalis and some organic solvents, suitable for chemical liquid transportation in the electronic semiconductor industry or etching wastewater treatment in the photovoltaic industry.

2. Pressure and flow requirements
Low-pressure systems (such as pure water delivery in the medicine industry) can choose standard pressure levels (PN10~16).
High-pressure or pulse conditions (such as cooling circulation systems in metallurgy) need to verify the pressure bearing capacity of the valve body, and choose a reinforced structure if necessary.

3. Special industry requirements
Nuclear power plants: must comply with radiation-resistant material certification and ensure zero leakage to prevent pollution.
Industrial wastewater: When containing granular media, it is recommended to use a ball check valve with an anti-blocking design to avoid the valve ball from getting stuck.
Safe drinking water: The valve body material must pass NSF/ANSI 61 and other drinking water safety certifications.

4. Installation environment
For space-constrained scenarios (such as electronic semiconductor factory service pipelines), compact flanges or threaded connection styles should be selected.
Corrosive environments (such as acid wastewater pipelines in the photovoltaic industry) require additional checks on the tolerance of sealing materials (such as EPDM, FPM).

5. Maintenance and lifespan
For systems that are frequently started and stopped (such as CIP cleaning pipelines in the pharmaceutical industry), it is recommended to choose wear-resistant valve balls (such as ceramic coatings) to reduce the frequency of maintenance.
