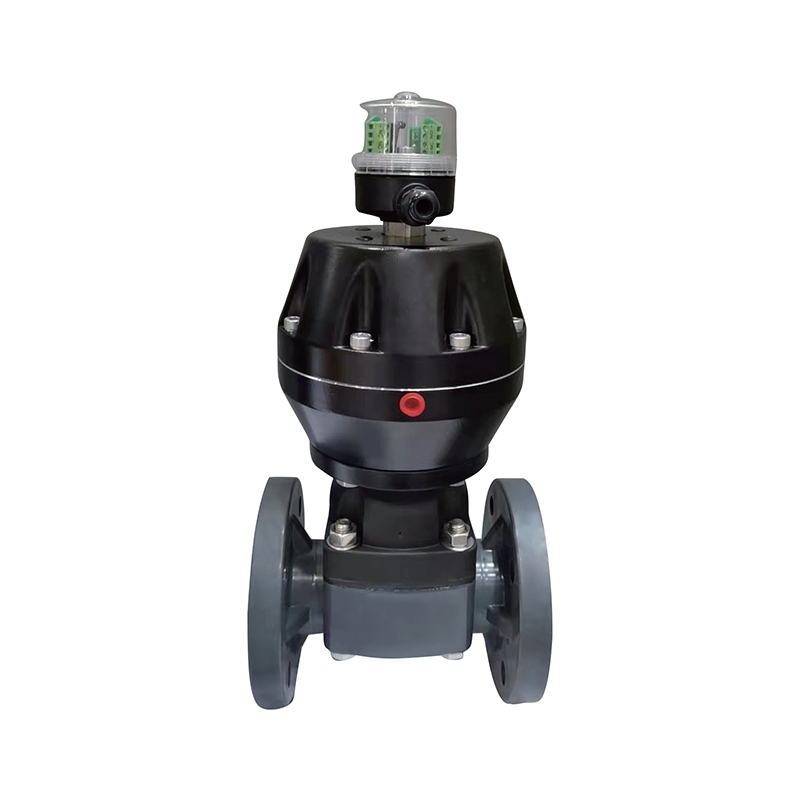

SCH8O/DIN Pnömatik UPVC Flanşlı Diyaframlı Vana

Pnömatik UPVC flanş diyafram valfi, güçlü asitlere ve alkalilere dayanıklı, paslanmayan veya kireçlenmeyen UPVC malzemeden yapılmıştır, bu da onu çeşitli aşındırıcı ortamların taşınması için uygun hale getirir. Vana gövdesi kompakt bir yapıya sahiptir, hafiftir ve kurulumu ve bakımı kolaydır, bu da boru sistemi üzerindeki yükü azaltır. Diyafram yapısı sıkı bir sızdırmazlık sağlayarak medya sızıntısını etkili bir şekilde önler ve sistemin güvenli ve istikrarlı çalışmasını sağlar. Pnömatik kontrol, hızlı anahtarlama, duyarlı çalışma ve kolay uzaktan kontrol ve otomasyon sağlar. Malzeme, ulusal hijyen standartlarına uygundur ve bu da onu yüksek hijyen standartları gerektiren gıda ve farmasötik uygulamalar için uygun hale getirir.

Bize Ulaşın

Öncesi：SCH8O/DIN UPVC/CPVC Labcock Küresel Vana
Sonraki：SCH8O/DIN Pnömatik UPVC Çift Tahrikli Diyaframlı Vana

parametre başvuru Teknik Standartlar

Korozyona dayanıklı bir valf gövdesi ve korozyona dayanıklı diyaframı benimser, salmastra kutusu yapısı yoktur, kısma elemanı elastik diyaframdır ve valf gövdesinin akış kanalı pürüzsüzdür. Bu nedenle, pnömatik membran diyaframlı valf, düşük stres, büyük akış, harici sızıntı olmaması, rahatlık, güvenilirlik ve yangın ve patlamayı önleme avantajlarına sahiptir. Zayıf asit, zayıf alkali, zayıf korozyon, yüksek viskozite, parçacık içeren ve lif ve toksik ve kirletici olmayan ortamlarla akış düzenlemesine yaygın olarak uygulanabilir.

HAYIR	İsim	Malzeme
1	Vücut	PVC
2	Kapak	PVC
3	Diyafram	EPDM F46
4	Disk	PVC
5	Silindir	Alüminyum alaşımı
6	Pistonlu	Alüminyum alaşımı
7	Kök	Paslanmaz çelik 304 / 45#
8	Bağlantı modu	Flanş

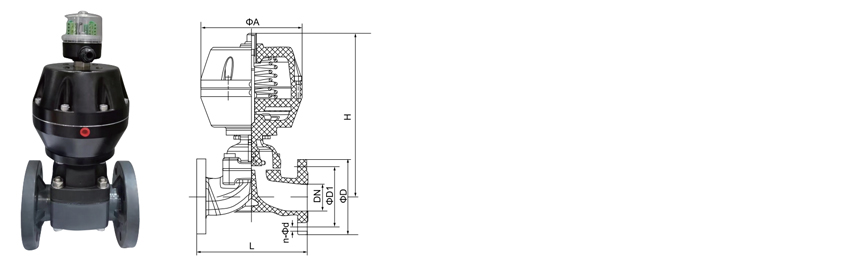

BOYUT/NOM.			dn20	dn25	dn32	dn40	DN50	dn63	dn75	DN90	dn110	dn140	dn160	dn225
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	480	(8")
DİN ANSI JIS	L		125	135	145	150	180	210	250	300	350	400	280	570
	D		95	105	115	135	145	160	180	195	215	245	240	335
	D1	HG	65	75	85	100	110	125	145	160	180	210	240	295
		JIS	70	75	90		105	120	140	150	175	210	240	290
		DIN	65	75	85		110	125	145	160	180	210	240	295
		ANSI	60	70	80		100	120	140	152	190	216	8	298
	n		4	4	4	4	4	4	4	8	8	8	23	8
	Φd		14	14	14	18	18	18	18	18	18	18	370	23
	A		110	110	110	140	170	170	200	230	260	310		490
	H		15	220	225	240	285	307	327	390	470	637
	Vana ağırlığı (KG)		2	2.3	2.5	3	5	8	13	16	24	30

SCH80 / DIN · PNÖMATİK · FLANŞLI

Pnömatik UPVC Flanş Diyaframlı Vana

Savak tipi · Paketsiz · Flanşlı DIN PN10 · PN10 sınıfı

SCH8O/DIN Pnömatik UPVC Flanşlı Diyafram Vanası, aşındırıcı sıvılar, ultra saf su ve atık su taşıyan endüstriyel boru hatları için pnömatik olarak çalıştırılan bir kapatma vanasıdır. Gövde, DIN PN10'a göre delinmiş entegre flanşlı uçlara sahip plastikleştirilmemiş polivinil klorürden yapılmıştır ve adaptör olmadan standart flanşlı borulara doğrudan cıvatalamaya olanak tanır. Gövde ile kapak arasına sıkıştırılan esnek bir diyafram, hareketli tek bariyeri oluşturur, böylece proses ortamı gövdeye, aktüatöre veya atmosfere temas etmez. Dinamik gövde contası olmadığından tasarım, salmastra sızıntı yollarını ortadan kaldırır. Savak geometrisi açıldığında düz bir akış yolu sağlar ve asılı katı maddelere karşı pozitif şekilde kapanır. Valf, OEM entegrasyonu, EPC tedariki ve pnömatik çalıştırmalı flanşlı termoplastik izolasyon gerektiren tesis otomasyon projeleri için sağlanır.

DN15–DN100 Nominal boyut

PN10 Basınç sınıfı

0–60°C PVC hizmeti

4–6 bar Hava beslemesi

Entegre Flanşlı Gövde

Flanşlar vidalanmak yerine gövdenin bir parçası olarak kalıplanmıştır. Bu, dişli bağlantıyı basınç sınırından çıkarır ve doğrudan DIN PN10 delme işlemiyle eşleşir.

Paketsiz Sızdırmazlık

Diyafram, medyayı gövdeden ve aktüatörden ayırır. Salmastra salmastrası mevcut olmadığından kaçak emisyon kontrolü salmastra ayarı yerine diyaframa bağlıdır.

Katı Toleransı

Bent kapatma, parçacıkları yakın bir boşlukta hapsetmek yerine diyaframı yükseltilmiş bir yatağa doğru bastırır, böylece askıdaki katı maddeler kapanmayı engellemez.

Değiştirilebilir Diyafram

Diyafram bir servis aşınma parçasıdır. Gövde hatta cıvatalı kalırken kaputun çıkarılmasıyla değiştirilir, bu da kapatmayı hat izolasyonuyla sınırlandırır.

Vana Yapısı

Gövde malzemesi PVC, ASTM D1784

Vücut tipi Savak tipi, düz geçişli

Bağlantıyı sonlandır Entegre flanş, DIN PN10, DIN 2501

Yüz yüze DIN EN 558 Serisi 1

Diyafram seçenekleri EPDM · PTFE kaplı EPDM · FKM

Tasarım referansı DIN EN 16139 · ISO 21787

Çalıştırma ve Kontrol

Aktüatör tipi Pnömatik, pistonlu veya diyaframlı tip

Hava beslemesi 4–6 bar, filtrelenmiş ve kuru

İşlev Normalde kapalı · Normalde açık · Çift etkili

Kontrol arayüzü Solenoid valf, 3/2 veya 5/2 yollu

Geribildirim Pozisyon limit anahtarları isteğe bağlı

Aksesuarlar Hava filtresi regülatörü · Manuel geçersiz kılma

Diyafram Seçim Matrisi

Diyafram Medya uygunluğu Sıcaklık tavanı Döngü ömrü referansı

EPDM Asitler, alkaliler, tuzlar, içme suyu, atık su 60°C Yüksek

PTFE yüzlü EPDM Güçlü asitler, solventler, yüksek saflıkta ortamlar 60°C Orta

FKM Oksitleyici maddeler, hidrokarbonlar, klorlu ortamlar 60°C Orta

Sipariş yayınlanmadan önce diyafram seçimi proses ortamına, konsantrasyona ve çalışma sıcaklığına göre onaylanmalıdır. UPVC gövde tavanı montaj derecesini belirler.

Endüstri Kapsamı ve Süreç Medyası

Kimya ve Metalurji Asit ve alkali transferi, dozaj hatları, dekapaj devreleri, reaktif beslemesi

Fotovoltaik ve Lityum Aşındırma banyosu sirkülasyonu, elektrolit transferi, tuzlu su ve reaktif kullanımı

Nükleer ve Güç Yardımcıları Yardımcı soğutma döngüleri, demineralize su, kimyasal enjeksiyon hatları

Elektronik Yarı İletken Ultra saf su dağıtımı, elektronik kalitede su, ıslak tezgah beslemesi

Gıda ve İlaç İçme suyu, arıtılmış su, CIP besleme ve dönüş döngüleri

Otomotiv ve Endüstriyel Su Parça yıkama, boya sirkülasyonu, endüstriyel atık su nötralizasyonu

Devreye Alma Gereksinimleri

Teslimattan önce flanş delme modelini, nominal boyutu ve diyafram malzemesini boru izometrik değerlerine göre doğrulayın.
Hem flanş yüzlerinde hem de tork cıvatalarında tam yüzeyli contaları, belirli nominal boyut için belirtilen değere göre çapraz düzende kullanın.
Akış koşulları altında aktüatör girişindeki hava besleme basıncını doğrulayın; belirtilen aralık vanada 4–6 bardır.
Mümkün olduğunda valf gövdesi dikey olacak şekilde monte edin ve akış yönüne göre savak yönünü doğrulayın.
Tam bir açma-kapama strokunu pnömatik olarak tamamlayın ve arıza konumunun tesis güvenlik gereksinimlerine uygun olduğunu doğrulayın.
Çevrim ömrünün takibi için diyafram kurulum tarihini bakım etiketine kaydedin.

Uygulama Limitleri

UPVC gövde servis tavanı 60°C'dir. Diyafram değerinin daha yüksek göründüğü durumlarda bile bu değeri aşmayın.
Basınç derecesi ortam sıcaklığında PN10'dur; yayınlanan basınç-sıcaklık eğrisine göre azaltın.
Buhar hizmeti veya hızlı termal çevrim görevi için tasarlanmamıştır.
UPVC gövdesinde %15'in üzerinde nitrik asit gibi konsantre oksitleyici asitlerle kullanmayın.
Hava beslemesi must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Belirtilen değerin üzerindeki flanş cıvata torku, özellikle DN80 ve üzeri termoplastik gövdeyi çatlatabilir.
Dış mekan kurulumu, gövdenin UV stabilizasyonunu veya harici bir koruyucu kaplamayı gerektirir.

Tedarik ve Mühendislik Soruları

Bu vanada hangi flanş standardı kullanılıyor?

Gövde, DIN 2501 PN10'a göre delinmiş entegre flanşlarla birlikte sağlanır. Bu, ortak Avrupa ve metrik boru standardını kapsar. Siparişin yayınlanmasından önce mevcut hattaki eşleşen flanş standardını onaylayın; ANSI sondajı bu konfigürasyonda standart değildir ve ayrı bir düzenleme gerektirir.

Teklif vermek için hangi bilgiler gereklidir?

Nominal boyutu, diyafram malzemesini, hava besleme basıncını, gerekli arıza konumunu, proses ortamını ve konsantrasyonunu, çalışma sıcaklığını ve eşleşen flanş standardını sağlayın. Ticari değerlendirme için miktar ve teslimat planı gereklidir. Vananın mevcut bir ünitenin yerini alması durumunda, mevcut vananın yüz yüze boyutu ve cıvata dairesi belirtilmelidir.

Diyaframın ne sıklıkla değiştirilmesi gerekir?

Değiştirme aralıkları döngü frekansına, ortamın agresifliğine ve çalışma sıcaklığına bağlıdır. Sürekli kimyasal dozaj görevinde, belirli diyafram bileşiğinin çevrim ömrü verilerinden planlı bir değiştirme aralığı ayarlanır. Diyafram, döngü sayısına bakılmaksızın her programlı bakım penceresinde incelenmeli ve savakta gözle görülür deformasyon, şişme veya sızdırmazlık kaybı varsa değiştirilmelidir.

Malzeme ve test sertifikaları veriliyor mu?

DIN EN 16139, ISO 21787 ve ASTM D1784'e referans veren uygunluk sertifikaları standart olarak verilmektedir. Proje dokümantasyon paketleri için talep üzerine parti düzeyinde malzeme raporları, kabuk ve conta test kayıtları ve aktüatör fonksiyon test sayfaları mevcuttur.

Valf, bulamaç veya katı madde içeren ortamlar için tedarik edilebilir mi?

Savak tipi diyafram tasarımı, askıdaki katı maddeleri bilyeli veya kelebek tasarımlara göre daha iyi tolere eder çünkü kapatma, yakın boşluklu bir yuvaya bağlı değildir. Aşındırıcı katılar diyafram aşınmasını hızlandırır, bu nedenle güçlendirilmiş bir bileşim ve daha kısa bir planlı değiştirme aralığı belirtilmelidir. Spesifik bir öneri için partikül boyutu dağılımı ve katı madde konsantrasyonu konusunda fabrikaya danışın.

Şirket

Zheyi Boru Hattı (Wuhan) Co., Ltd.

ZHEYI Group Evet Çin SCH8O/DIN Pnömatik UPVC Flanşlı Diyaframlı Vana Gıda endüstrisi/otomotiv/elektronik için tedarikçi Ve özel yapılmış SCH8O/DIN Pnömatik UPVC Flanşlı Diyaframlı Vana Gıda endüstrisi/otomotiv/elektronik için fabrika. 2007 yılında kurulduk ve CPVC ve UPVC endüstriyel borularının araştırma ve geliştirme, üretim, satış ve servisine odaklandık. Şirket, özel ekipman üretim lisansı, Zhejiang Eyaleti suyla ilgili ürün hijyen lisansı, IS09001 kalite yönetim sistemi sertifikası, IS014001 çevre yönetim sistemi sertifikası ve IS045001 iş sağlığı ve güvenliği yönetim sistemi sertifikası dahil olmak üzere bir dizi sertifika elde etti. Şirketin 50 den fazla bağımsız fikri mülkiyet hakkı ve kendi kendine işletilen ithalat ve ihracat hakları vardır. Şirket, çeşitlendirilmiş ürünler ve daha iyi hizmetler sunmak için Almanya ve Amerika Birleşik Devletleri nden ileri teknoloji, takım ekipmanı ve benzersiz hammaddeler ve yönetim sistemleri tanıttı. Yıllar içinde ürünlerimiz, kimyasal, metalurjik, fotovoltaik, nükleer enerji, lityum pil, elektronik yarı iletken, gıda, ilaç, otomobil, endüstriyel su arıtma ve diğer endüstrilerde asit ve alkali sıvıların, ultra saf suyun, içme suyunun, elektronik sınıfı saf suyun ve endüstriyel atık suyun boru hattı taşımacılığında yaygın olarak kullanılmıştır. Şu anda ZHEYI Grubu ülke genelinde 30 dan fazla satış şirketi kurmuş olup, her türlü ürün Avrupa, Amerika, Güneydoğu Asya ve diğer ülke ve bölgelere ihraç edilmekte olup, yurtiçi ve yurtdışı müşteriler tarafından yoğun ilgi görmektedir.

Onur Belgesi

Haberler

UPVC ve CPVC Valfler: Kimyasal İşleme Hatlarında Daha İyi ...
Nov 03,2026
Bir kimyasal hattının kontrolü kaybettiğinin ilk işareti nadiren borunun patlamasıdır. Bu, hâlâ dönen ama artık kapanmayan bir vana ya da artık hareket etmek için iki ele ihtiyaç duyan bir koldur. 55 °...
daha fazla bilgi edin
CPVC Bağlantı Parçaları Üreticileri Kaliteyi Nasıl Sağlıyo...
Oct 30,2026
Görsel kontrolü geçen bir klorlu polivinil klorür (CPVC) bağlantı parçası, kalıplama sırasında bileşiğin bozulması, soket derinliğinin minimumun altında olması veya partinin hiçbir zaman basınç testinden geçmemiş o...
daha fazla bilgi edin
Dişli ve Soket Programı 80 CPVC Bağlantı Parçaları: Baskı ...
Oct 28,2026
Dişli veya Soket: Çizelge 80 CPVC'ye Katılmanın İki Yolu Soru genellikle boru spesifikasyonu belirlendikten sonra ortaya çıkar. Bir tesis mühendisi veya bakım şefi, kimyasal direnci ve daha yüksek basınç...
daha fazla bilgi edin

Mesaj bırakın

Sıkı kalite kontrolü

ZHEYI Grup, "önce kalite" ilkesine bağlı kalarak, uluslararası düzeyde gelişmiş ekipman ve yüksek kaliteli hammaddeler benimsiyor, üretimin her aşamasını sıkı bir şekilde kontrol ediyor ve mükemmel performans ve zarif görünüme sahip boru hattı ürünleri sunmaya kendini adamıştır.

Şirket, Japonya nın Sekisui ve ABD nin Lubrizol ü de dahil olmak üzere en gelişmiş üretim ekipmanlarını ve yüksek kaliteli malzemeleri kullanmaktadır. "ZHEYI", mükemmel üretim teknolojisini profesyonel yönetimle mükemmel bir şekilde birleştirir ve her ürün, üretimden muayeneye, nihai teslimata kadar sıkı kalite kontrolünden geçer ve görünüm ve işlevin mükemmel kombinasyonunu garanti eder.
Hassas performans testi

ZHEYI de her ürün titizlikle üretilir, sadece mükemmel estetik tasarıma odaklanmakla kalmaz, aynı zamanda her zaman mükemmel içsel kaliteye de bağlı kalır. Sıkı performans testleri, ürünün zorlu koşullar altında bile kararlılığını ve dayanıklılığını koruyabilmesini sağlar.:

● Yoğunluk testi: Yapıların düzgünlüğünü ve sağlamlığını sağlamak için malzeme yoğunluğunu ölçer.
● Vicat yumuşama sıcaklığı testi: Ürünün çeşitli ortamlarda deformasyona karşı dayanıklılığını garantilemek için yüksek sıcaklık koşullarında malzemelerin yumuşama derecesini değerlendirir.
● Fırın testi: Uzun süreli ısı dayanıklılığını simüle eder ve ürünün uzun süre yüksek sıcaklıklara dayanma yeteneğini doğrular.
● Hidrostatik test: Ürün emniyeti ve güvenilirliğini sağlamak amacıyla boruların yüksek basınç koşulları altındaki mukavemetini değerlendirin.
● Düşme çekici darbe testi: Ürünün nakliye, kurulum ve günlük kullanım sırasındaki darbe dayanıklılığını test edin.

SCH8O/DIN Pnömatik UPVC Flanşlı Diyaframlı Vana Sektör bilgisi

Pnömatik UPVC flanş diyaframlı vana diğer valflere kıyasla: kilit endüstrilerde sıvı kontrolü avantajları

Endüstriyel akışkan kontrol sistemlerinde, pnömatik UPVC flanş diyaframlı valfler, benzersiz yapıları ve malzeme özellikleri nedeniyle, özellikle aşındırıcı ortamlarda, yüksek saflık gerekliliklerinde ve zorlu çalışma koşullarında birçok önemli alanda önemli avantajlar göstermiştir. Bunun aksine, geleneksel vanalar (küresel vanalar, kelebek vanalar, sürgülü vanalar vb.) sızdırmazlık, korozyon direnci veya bakım maliyetleri açısından eksikliklere sahip olabilir. Aşağıda, çeşitli endüstrilerdeki temel avantajları ve uygulamalarının bir karşılaştırması yer almaktadır:

1. Güvenli İçme Suyu ve İçme Suyu
Avantajları: UPVC malzemesi toksik değildir ve hijyen standartlarını karşılar. Diyafram tasarımı, ikincil kirlenmeyi önlemek için ortam ile metal parçalar arasındaki teması önler.

Karşılaştırma: Metal vanalar paslanmaya eğilimlidir, flor kaplı vanalar pahalıdır ve UPVC diyaframlı vanalar hem ekonomik hem de güvenlidir.

2. Metalurji
Avantajları: Asitlere, alkalilere ve aşındırıcı kimyasal ortamlara (elektrokaplama sıvıları ve asitleme atık suyu gibi) dayanıklı olan UPVC valf gövdesinin korozyon direnci, sıradan karbon çeliği valflerden çok daha iyidir.
Karşılaştırma: Küresel vana yuvası parçacıklar tarafından kolayca aşınır ve diyaframlı vana, yabancı maddeler içeren sıvıları tolere edebilen ölü açılı bir yapıya sahiptir.

3. Fotovoltaik ve Elektronik Yarı İletken
Avantajları: Ultra yüksek saflıkta sıvı kontrolü, metal iyon çökelmesi riski yoktur ve yağlama yağı kirliliğini önlemek için pnömatik tahrik.
Karşılaştırma: Kelebek vanalar zayıf sızdırmazlık performansına sahiptir ve UPVC diyaframlı vanalar ultra saf su ve kimyasal dağıtım sistemleri için daha uygundur.

4. Nükleer Güç
Avantajları: Sıkı sızıntı önleme gereksinimleri, diyafram valfinin çift katmanlı sızdırmazlık yapısı radyoaktif ortamlarla baş edebilir ve UPVC radyasyonun yaşlanmasına karşı dayanıklıdır.
Karşılaştırma: Sürgülü valf salmastrası sızıntıya eğilimlidir ve diyafram valflerinin bakımı daha güvenlidir.

5. Tıp
Avantajları: GMP standartlarını karşılar, valf gövdesinin iç duvarı pürüzsüz ve kalıntı içermez, steril sıvılar (sıvı ilaç, enjeksiyonluk su gibi) için uygundur.
Karşılaştırma: Geleneksel vanaların temizlik için birçok ölü açısı vardır ve diyaframlı vanalar CIP/SIP ile çevrimiçi olarak temizlenebilir.

6. Endüstriyel Su Arıtma ve Atık Su
Avantajları: Klor ve ozon gibi güçlü oksitleyicilere karşı dayanıklı, flanş bağlantısı yüksek basınç koşullarında sızdırmazlık sağlar, kanalizasyon arıtma ve RO sistemlerine uygundur.
Karşılaştırma: Kelebek vanalar genellikle düşük basınç ve yüksek akışta kullanılır, ancak diyaframlı vanalar korozif ortamlarda daha uzun ömürlüdür.

Temel avantajların özeti
Sıfır sızıntı: Diyafram tasarımı, sızıntı riskini ortadan kaldırmak için ortamı ve valf gövdesini tamamen izole eder.
Korozyona karşı direncin kralı: UPVC valf gövdesi asit, alkali ve tuz ortamlarında metal valflerden daha güvenilirdir.
Az bakım: Karmaşık bir mekanik yapı yoktur; arıza maliyetlerini azaltmak için yalnızca diyaframın düzenli olarak değiştirilmesi gerekir.
Temiz ve güvenli: Kirlilik yok, ölü köşeler yok, yüksek saflık ve sanitasyon gereksinimlerini karşılıyor.
