{config.cms_name} Ev / Ürünler / UPVC/CPVC valfi / SCH8O/DIN UPVC/CPVC Labcock Küresel Vana
Zheyi Boru Hattı (Wuhan) Co., Ltd.
özel yapılmış SCH8O/DIN UPVC/CPVC Labcock Küresel Vana Gıda endüstrisi/otomotiv/elektronik için

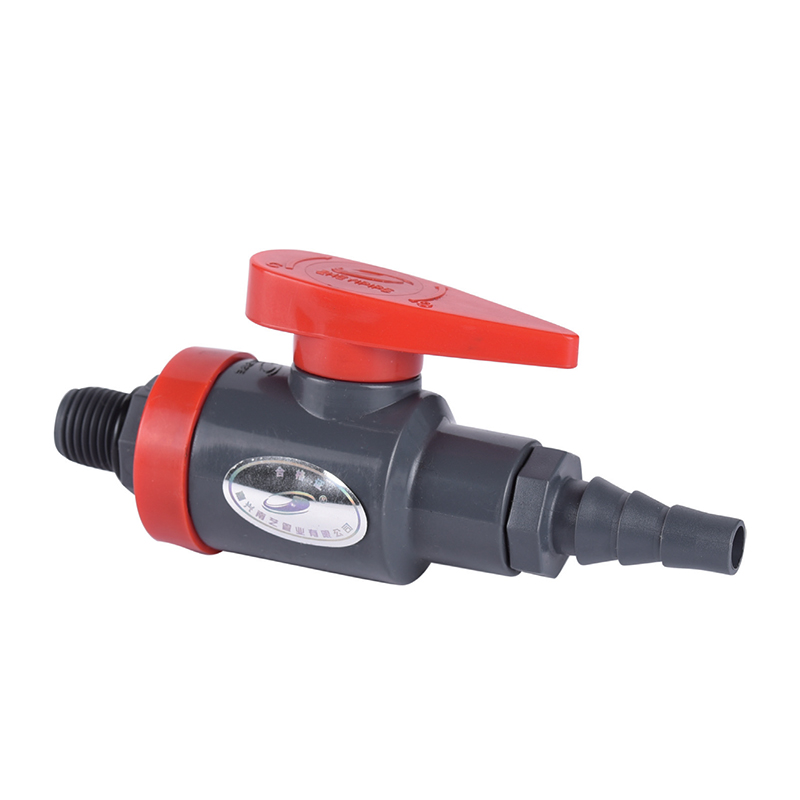

SCH8O/DIN UPVC/CPVC Labcock Küresel Vana

SCH8O/DIN UPVC/CPVC Labcock Küresel Vana

Labcock küresel vanası, petrol, kimya, enerji ve su arıtma gibi endüstrilerde yaygın olarak kullanılan yüksek performanslı bir vanadır. Temel bileşeni, açısını ayarlayarak sıvı akışını kontrol eden dönebilen bir toptur.

Valfin sızdırmazlık yüzeyi, uzun süreli kullanımdan sonra bile sızdırmazlık performansını korumak ve sızıntı riskini azaltmak için özel bir işleme tabi tutulur. Su, yağ ve gazlar dahil olmak üzere çeşitli akışkan ortamlar için uygundur.

Bize Ulaşın
  • SCH8O/DIN UPVC/CPVC Labcock Küresel Vana
  • SCH8O/DIN UPVC/CPVC Labcock Küresel Vana
Öncesi：Önceki ürün yok
Sonraki：SCH8O/DIN Pnömatik UPVC Flanşlı Diyaframlı Vana
parametre başvuru Teknik Standartlar
SCH80 / DIN · LABCOCK · KOMPAKT İZOLASYON
UPVC / CPVC Labcock Küresel Vana
Panel montajı · Kompakt gövde · Tam bağlantı noktası · PTFE yuvalı
SCH80/DIN UPVC/CPVC Labcock Küresel Vana, laboratuvar, enstrümantasyon ve numune alma devrelerindeki küçük çaplı akışkan hatları için kompakt, çeyrek dönüşlü bir izolasyon vanasıdır. Gövde, ASTM SCH80 ve DIN boyut standartlarına uygun olarak UPVC veya CPVC'den kalıplanmıştır ve tam delikli bilya, nominal delikte engelsiz akış sağlar. PTFE koltuk seti asitlere, alkalilere, tuzlara ve yüksek saflıkta suya karşı kapatma sağlar. Kompakt gövde, panel montajını kabul ederek, kolun ve çıkışın önden erişilebileceği vananın bir gösterge paneli veya ekipman mahfaza duvarı yoluyla sabitlenmesine olanak tanır. Dişli ve hortum ucu konfigürasyonları boruları ve küçük boru bağlantılarını kapsar. Valf, OEM ekipman yapıları, laboratuvar donanımı, numune alma kızağı montajı ve pilot tesis inşaatı için tedarik edilir.
DN8–DN25 Nominal delik
PN10 Basınç sınıfı
0–93°C CPVC hizmeti
Panel montajı Sabitleme yöntemi
Kompakt Kurulum
Azaltılmış gövde uzunluğu ve kol genişliği, standart küresel vanaların sığmadığı manifoldlarda, numune alma panellerinde ve ekipman ön kısımlarında yoğun vana gruplamasına olanak tanır.
Panel Sabitleme
Gövde, panele monteli bir sabitlemeyi kabul eder, böylece valf, operatör tarafında sunulan tutamak ve çıkış ile gösterge paneli duvarı yoluyla sabitlenebilir.
Tam Bağlantı Noktası
Bilya deliği, nominal hat boyutuyla eşleştiğinden, küçük çaplı numune alma ve dozaj hatlarında, azaltılmış portlu laboratuvar vanalarında görülen tipik basınç kaybına neden olmaz.
Malzeme Seçimi
UPVC, 60°C'ye kadar genel kimyasal görevleri kapsar. CPVC, aynı kompakt valfi sıcak, aşındırıcı ve yüksek saflıkta ortamlar için 93°C'ye kadar genişletir.
Vana Yapısı
Gövde malzemesi PVC · CPVC
Top malzemesi Krom kaplı pirinç · Katı CPVC
Koltuk malzemesi PTFE
Bağlantıları sonlandır Dişli · Hortum ucu · Soket
Kolu Kol, 90° hareket
Tasarım referansı ASTM D2467 · DIN 8061/8062
İşletim Zarfı
PVC tavan 60°C
CPVC tavanı 93°C
Basınç derecesi Ortam sıcaklığında PN10
Ortam pH aralığı PVC 2–12 · CPVC 1–14
Vakum hizmeti 20°C'de 0,5 bar mutlak
Akış karakteristiği Tam port, düşük basınç kaybı
Uygulama Bağlamları
01
Laboratuvar ve Analitik
Kompakt izolasyonun gerekli olduğu reaktif hatları, numune muslukları, boşaltma noktaları ve tezgaha monte sıvı devreleri.
02
Enstrümantasyon ve Örnekleme
Analiz cihazı besleme hatları, numune alma kızakları ve küçük deliklerde pozitif izolasyon gerektiren panele monte cihaz döngüleri.
03
Kimya ve İlaç
Dozaj hatları, pilot tesis devreleri ve asitler, alkaliler ve arıtılmış su ile ilgilenen CIP tedarik dalları.
04
Elektronik ve Ultra Saf Su
Ultra saf su dalları, ıslak tezgah besleme noktaları ve elektronik kalitede su örnekleme hatları.
05
Fotovoltaik ve Lityum
Aşındırıcı ve elektrolit numune alma noktaları, küçük çaplı reaktif beslemesi ve pilot hat izolasyonu.
06
Su Arıtma ve Otomotiv
Atık su numune alma muslukları, soğutma suyu branşmanları, parça yıkama devreleri ve boya hattı enstrümantasyonu.
Kurulum ve Kullanım
  • Montajdan önce uç bağlantı tipini ve nominal deliği boru veya boru planına göre doğrulayın.
  • PTFE bandını yalnızca erkek dişlere uygulayın ve bandın akış yoluna girmesini önlemek için ilk iki ipliği açık bırakın.
  • Dişli bağlantıları elle sıkın, ardından kayış anahtarıyla bir veya iki turdan fazla ilerletmeyin.
  • Panel montajı için panel kalınlığını ve kesit boyutlarını gövde sabitleme boyutuna göre doğrulayın.
  • Topun serbestçe döndüğünü doğrulamak için basınç uygulamadan önce kolu 90°'lik tam hareket boyunca çalıştırın.
  • Kol mandalının görünmediği panel kurulumlarında vananın açık ve kapalı konumlarını etiketleyin.
Sınırlamalar ve Önlemler
  • UPVC servis tavanı 60°C'dir; CPVC tavanı 93°C'dir. Gövde malzemesi sınırını aşmayın.
  • Basınç derecesi is PN10 at ambient temperature and derates with temperature per the published curve.
  • Buhar hizmeti, hızlı termal çevrim veya 2 barın üzerindeki gazlı ortamlar için tasarlanmamıştır.
  • Nitrik asit gibi konsantre oksitleyici asitlerin %15'in üzerinde olduğu CPVC gövdelerini kullanmayın.
  • Boruyu hizalamak için kolu bir kaldıraç olarak kullanmaktan kaçının; Saptan uygulanan tork, gövde contasına zarar verebilir.
  • Açık havada veya çatı pencerelerinin altında kurulduğunda vücudu uzun süreli UV ışınlarına maruz kalmaktan koruyun.
  • PTFE yuvalarına veya gövde contalarına petrol bazlı yağlayıcılar uygulamayın.
Mühendislik ve Tedarik Soruları
Hangi uç bağlantılar mevcut?
Nominal deliğe bağlı olarak dişli uçlar, hortum ucu uçları ve solvent soket uçları mevcuttur. Dişli uçlar küçük boru ve cihaz bağlantı parçalarına, hortum ucu uçları laboratuvar devrelerindeki esnek borulara ve soket uçları solvent kaynaklı küçük çaplı borulara uygundur. Talepte bağlantı tipini ve standardını belirtin.
Panel montaj boyutu nasıl belirlenir?
Panel kalınlığını ve gerekli kesme çapını veya sabitleme dişini sağlayın. Vana gövdesi sabitleme boyutu ve barındırdığı maksimum panel kalınlığı, sipariş onayında teyit edilir, böylece panel, vana sahaya gelmeden önce delinebilir.
Vana numune alma görevine uygun mu?
Evet. Tam delikli ve kompakt gövde, valfi numune muslukları ve analizör besleme hatları için uygun hale getirir. Yüksek saflıkta örnekleme için, PTFE yuvalı CPVC gövdesini belirtin ve uç bağlantı tipinin, musluk noktasında ölü hacim oluşturmadığını doğrulayın.
Gönderiye hangi sertifikalar eşlik ediyor?
ASTM D2467 ve DIN 8061/8062'yi referans alan uygunluk sertifikaları standart olarak verilmektedir. Proje dokümantasyon paketleri için talep üzerine seri malzeme raporları ve basınç testi kayıtları mevcuttur. UPVC gövdenin içme suyu veya gıdayla temas görevi için belirtildiği durumlarda FDA uyumlu kalitelere yönelik sertifikalar mevcuttur.
Panel kurulumları için önerilen yedek politika nedir?
Panel yapıları için, her delik ve malzeme kombinasyonunun kurulu on ünitesi için bir yedek valf ve ayrıca küçük bir PTFE koltuk takımı stoğu bulundurun. Valf kompakt olduğundan ve panel tertibatına göre düşük maliyetli olduğundan, ünite düzeyinde yedek parçalar genellikle küçük delik boyutlarında saha koltuğunun değiştirilmesinden daha pratiktir.
Kimya, metalurji, fotovoltaik, nükleer, lityum, elektronik yarı iletken, gıda, ilaç, otomotiv ve endüstriyel su arıtma sektörlerinde OEM ekipman yapımı, laboratuvar donanımı, numune alma kızağı montajı ve pilot tesis inşaatı için tedarik edilir. Medya kapsamı asit ve alkali sıvıları, ultra saf suyu, içme suyunu, elektronik kalitede suyu ve endüstriyel atık suyu içerir.
ASTM D2467 DIN 8061/8062 PN10 Tam bağlantı noktası Panel montajı PTFE oturmalı
Önerilen ürünler
Şirket
Zheyi Boru Hattı (Wuhan) Co., Ltd.
Zheyi Boru Hattı (Wuhan) Co., Ltd.

ZHEYI Group Evet Çin SCH8O/DIN UPVC/CPVC Labcock Küresel Vana Gıda endüstrisi/otomotiv/elektronik için tedarikçi Ve özel yapılmış SCH8O/DIN UPVC/CPVC Labcock Küresel Vana Gıda endüstrisi/otomotiv/elektronik için fabrika. 2007 yılında kurulduk ve CPVC ve UPVC endüstriyel borularının araştırma ve geliştirme, üretim, satış ve servisine odaklandık. Şirket, özel ekipman üretim lisansı, Zhejiang Eyaleti suyla ilgili ürün hijyen lisansı, IS09001 kalite yönetim sistemi sertifikası, IS014001 çevre yönetim sistemi sertifikası ve IS045001 iş sağlığı ve güvenliği yönetim sistemi sertifikası dahil olmak üzere bir dizi sertifika elde etti. Şirketin 50 den fazla bağımsız fikri mülkiyet hakkı ve kendi kendine işletilen ithalat ve ihracat hakları vardır. Şirket, çeşitlendirilmiş ürünler ve daha iyi hizmetler sunmak için Almanya ve Amerika Birleşik Devletleri nden ileri teknoloji, takım ekipmanı ve benzersiz hammaddeler ve yönetim sistemleri tanıttı. Yıllar içinde ürünlerimiz, kimyasal, metalurjik, fotovoltaik, nükleer enerji, lityum pil, elektronik yarı iletken, gıda, ilaç, otomobil, endüstriyel su arıtma ve diğer endüstrilerde asit ve alkali sıvıların, ultra saf suyun, içme suyunun, elektronik sınıfı saf suyun ve endüstriyel atık suyun boru hattı taşımacılığında yaygın olarak kullanılmıştır. Şu anda ZHEYI Grubu ülke genelinde 30 dan fazla satış şirketi kurmuş olup, her türlü ürün Avrupa, Amerika, Güneydoğu Asya ve diğer ülke ve bölgelere ihraç edilmekte olup, yurtiçi ve yurtdışı müşteriler tarafından yoğun ilgi görmektedir.

Onur Belgesi
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Ulusal Yüksek Teknoloji Girişimi
  • Sertifika
  • Sertifika
Haberler
Mesaj bırakın
  • Zheyi Boru Hattı (Wuhan) Co., Ltd.
    Sıkı kalite kontrolü

    ZHEYI Grup, "önce kalite" ilkesine bağlı kalarak, uluslararası düzeyde gelişmiş ekipman ve yüksek kaliteli hammaddeler benimsiyor, üretimin her aşamasını sıkı bir şekilde kontrol ediyor ve mükemmel performans ve zarif görünüme sahip boru hattı ürünleri sunmaya kendini adamıştır.

    Şirket, Japonya nın Sekisui ve ABD nin Lubrizol ü de dahil olmak üzere en gelişmiş üretim ekipmanlarını ve yüksek kaliteli malzemeleri kullanmaktadır. "ZHEYI", mükemmel üretim teknolojisini profesyonel yönetimle mükemmel bir şekilde birleştirir ve her ürün, üretimden muayeneye, nihai teslimata kadar sıkı kalite kontrolünden geçer ve görünüm ve işlevin mükemmel kombinasyonunu garanti eder.

  • Zheyi Boru Hattı (Wuhan) Co., Ltd.
    Hassas performans testi
    ZHEYI de her ürün titizlikle üretilir, sadece mükemmel estetik tasarıma odaklanmakla kalmaz, aynı zamanda her zaman mükemmel içsel kaliteye de bağlı kalır. Sıkı performans testleri, ürünün zorlu koşullar altında bile kararlılığını ve dayanıklılığını koruyabilmesini sağlar.:

    ● Yoğunluk testi: Yapıların düzgünlüğünü ve sağlamlığını sağlamak için malzeme yoğunluğunu ölçer.
    ● Vicat yumuşama sıcaklığı testi: Ürünün çeşitli ortamlarda deformasyona karşı dayanıklılığını garantilemek için yüksek sıcaklık koşullarında malzemelerin yumuşama derecesini değerlendirir.
    ● Fırın testi: Uzun süreli ısı dayanıklılığını simüle eder ve ürünün uzun süre yüksek sıcaklıklara dayanma yeteneğini doğrular.
    ● Hidrostatik test: Ürün emniyeti ve güvenilirliğini sağlamak amacıyla boruların yüksek basınç koşulları altındaki mukavemetini değerlendirin.
    ● Düşme çekici darbe testi: Ürünün nakliye, kurulum ve günlük kullanım sırasındaki darbe dayanıklılığını test edin.

SCH8O/DIN UPVC/CPVC Labcock Küresel Vana Sektör bilgisi

Seçim ve başvuru kılavuzu Labbock küresel vana endüstriyel boru sisteminde

Endüstriyel boru sistemlerinde Labbock küresel vana, güvenilir sızdırmazlığı, korozyon direnci ve uzun ömrü nedeniyle birçok önemli endüstride yaygın olarak kullanılmaktadır. Farklı çalışma koşulları, küresel vanaların malzemesi, basınç seviyesi ve sızdırmazlık performansı açısından farklı gereksinimlere sahiptir. Aşağıda Labbock küresel vanasının birçok endüstrideki seçim noktaları ve uygulama senaryosu analizi yer almaktadır:

1. Güvenli İçme Suyu ve İçme Suyu
Seçim gereksinimleri: Ağır metal çökelmesini önlemek ve hijyen standartlarını (FDA, WRAS gibi) karşılamak için gıda sınıfı paslanmaz çelik (SS316 gibi) veya EPDM contalar kullanın.
Uygulama senaryoları: Belediye su temin şebekesi, su arıtma tesisi, içme suyu dağıtım sistemi, kirliliği önlemek için sıfır sızıntı gerektirir.

2. Metalurji endüstrisi
Seçim gereksinimleri: Yüksek sıcaklık direnci, aşınma direnci, valf gövdesi malzemesi genellikle karbon çeliği veya alaşımlı çeliktir ve contalar, yüksek toz ve yüksek korozyon ortamlarına (bulamaç, yüksek sıcaklıkta baca gazı gibi) uyum sağlamak için metal sert contalar veya PTFE'dir.
Uygulama senaryoları: yüksek fırın soğutma sistemi, çelik haddeleme üretim hattı, izabe ocağının aşındırıcı sıvı kontrolü.

3. Fotovoltaik endüstrisi
Seçim gereksinimleri: yüksek saflık, düşük parçacık kirliliği, valf gövdesi ultra temiz paslanmaz çelikten (SS316L) yapılmıştır ve silikon malzeme kirlenmesini önlemek için sızdırmazlık malzemesi PTFE veya perfloroeter kauçuktan (FFKM) yapılmıştır.
Uygulama senaryoları: polisilikon üretimi, güneş pili üretim sürecinde kimyasal sıvı taşınması ve yüksek saflıkta gaz kontrolü.

4. Nükleer enerji endüstrisi
Seçim gereksinimleri: radyasyon direnci, yüksek basınç ve yüksek sıcaklık direnci, ASME III nükleer sınıf sertifikasına uygun olmalıdır, aşırı çalışma koşullarında güvenilirliği sağlamak için malzeme genellikle paslanmaz çelik grafit contadır.
Uygulama senaryoları: nükleer ada soğutma sistemi, radyoaktif atık sıvı arıtımı, ana buhar boru hattı izolasyonu.

5. Elektronik yarı iletken
Seçim gereksinimleri: ultra yüksek temizlik, kimyasal korozyon direnci, valf gövdesi elektro-parlatılmış 316L paslanmaz çelikten yapılmıştır ve conta, partikül ve metal iyonu kirlenmesini önlemek için PTFE veya PFA astarı olabilir.
Uygulama senaryoları: levha üretimi, dağlama sıvısı dağıtımı, ultra saf su (UPW) sistemi.

6. Tıp
Seçim gereksinimleri: steril tasarım, kolay temizlik (CIP/SIP), malzemenin GMP standartlarını karşılaması gerekir, genellikle 316L paslanmaz çelik EPDM/FKM contalar.
Uygulama senaryoları: biyofarmasötik sıvı kontrolü, enjeksiyon için su (WFI) sistemi, steril kültür ortamı dağıtımı.

7. Endüstriyel Su Arıtma
Seçim gereksinimleri: korozyon direnci, kireçlenme önleyici, asit ve alkali ortamlara uygun, isteğe bağlı PVC kaplı vana veya çift yönlü paslanmaz çelik, EPDM veya Viton contalar.
Uygulama senaryoları: sirkülasyonlu soğutma suyu, ters ozmoz (RO) sistemi, kimyasal dozaj cihazı.

8. Endüstriyel Atıksu
Seçim gereksinimleri: korozyon direnci, aşınma direnci, valf gövdesi malzemesi dökme demir epoksi kaplama veya dubleks çelik olabilir, PTFE veya NBR contalar kullanılır, parçacıklar ve yüksek tuz içeren atık sular için uygundur.
Uygulama senaryoları: kanalizasyon arıtma tesisleri, elektrokaplama atıksu arıtma, kimyasal atık su deşarj sistemleri.

Seçimdeki temel faktörlerin özeti
Ortam özellikleri: aşındırıcılık, parçacık içeriği, sıcaklık/basınç.
Malzeme uyumu: paslanmaz çelik, alaşım, plastik astar seçimi.
Sızdırmazlık teknolojisi: yumuşak conta (EPDM, PTFE) veya metal sert conta.

Endüstri sertifikasyonu: ASME, FDA, GMP, nükleer sınıf standartları vb.
