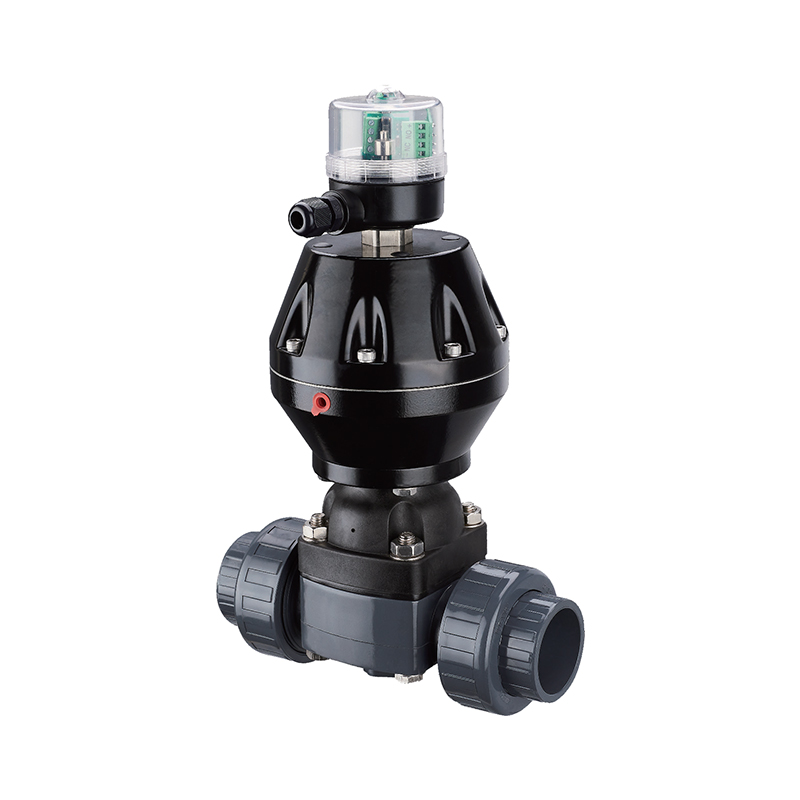

SCH8O/DIN Pnömatik UPVC Çift Tahrikli Diyaframlı Vana

Pnömatik UPVC çift tahrikli diyaframlı valf, UPVC malzemeden yapılmıştır ve korozyon direnci ve hafiflik özellikleri sunar. Pnömatik olarak çalıştırılan çift tahrikli tasarımıyla valf oldukça esnek ve güvenilirdir. Pnömatik kuvvete ve diyaframın kaldırma hareketine bağlı olarak çalışır. Hava odasındaki basıncı değiştirmek için hava kaynağını kontrol ederek diyafram yukarı ve aşağı hareket ederek vananın açılıp kapanmasını sağlar. Kimya, ilaç ve gıda işleme endüstrileri gibi korozyon direnci ve sıvı kontrolü gerektiren uygulamalarda yaygın olarak kullanılır. Valf, basit bir yapıya, düşük bakım maliyetlerine ve daha uzun bakım aralıklarına sahiptir. Hassas akış kontrolü, onu çeşitli akışkan ortamlar için uygun hale getirir.

Bize Ulaşın

Öncesi：SCH8O/DIN Pnömatik UPVC Flanşlı Diyaframlı Vana
Sonraki：SCH8O/DIN UPVC/CPVC Elektrikli Kelebek Vana

parametre başvuru Teknik Standartlar

Pnömatik PVC çift yollu diyafram valfinin özelliği, diyaframın alt valf gövdesinin iç boşluğunu üst valf kapağının iç boşluğundan ayırmasıdır, böylece valf gövdesi, valf diski ve diyaframın üzerinde bulunan diğer parçalar ortam tarafından aşındırılmaz ve salmastra conta yapısı atlanır ve ortam sızıntısı meydana gelmez. İç boşluk bölmesi, iyi sızdırmazlık performansına sahip, yumuşak contalı, kauçuk veya plastikten yapılmış bir diyaframdır.

HAYIR	İsim	Malzeme
1	Vücut	PVC
2	Diyafram	EPDM
2a	Kopyala	EPDM
3	Disk	NİLO
4	Kapak	PVC
5	Kök	2Cr13
6	Kök nut	HPb59-1
7	Silindir	Alüminyum alaşımı
8	Kapak	Plastik

BOYUT/NOM.			dn20	dn25	dn32	dn40	DN50	dn63
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
DİN ANSI JIS	PN(MPa)		0.6	0.6	0.6	0.6	0.6	0.6
	Boyut (mm) standart	L	145	160	175	200	225	272
		D1	20	25	32	40	50	63
		A	110	110	110	110	140	170
	Referans	H1	195	200	210	228	240	290
	Referans	W(kg)	2	2.3	2.5	3	5	8
	D		8	8	8	8	10	10
	B		25	25	25	36	36	45

SCH80 / DIN · DİYAFRAM · ÇİFT SÜRÜCÜ

Pnömatik PVC Çift Tahrikli Diyaframlı Vana

Savak tipi · Paketsiz · Tandem çalıştırma · PN10

SCH8O/DIN Pnömatik UPVC Çift Tahrikli Diyafram Vanası, aşındırıcı sıvıları, ultra saf suyu ve atık suyu işleyen endüstriyel boru sistemleri için pnömatik olarak çalıştırılan bir kapatma vanasıdır. Gövde ile kapak arasına sıkıştırılan esnek bir diyafram, hareketli tek bariyeri oluşturur, böylece medya gövdeye, aktüatöre veya atmosfere temas etmez. Çift tahrikli konfigürasyon, ortak bir gövde üzerinde iki pnömatik çalıştırma ünitesi kullanarak iki valf gövdesinin senkronize stroklu tek bir kontrol sinyalinden çalıştırılmasına olanak tanır. UPVC gövdesi asit, alkali ve tuz servisinde kimyasal direnç sağlar. Savak geometrisi, açıkken düz bir yol sağlar ve asılı katı maddelere karşı pozitif şekilde kapanır.

DN15–DN100 Nominal boyut

PN10 Basınç sınıfı

0–60°C PVC hizmeti

4–6 bar Hava beslemesi

Ambalajsız Yapı

Diyafram, gövdeyi ve aktüatörü ortamdan izole eder. Dinamik gövde contası bulunmadığından salmastradan geçen kaçak emisyon yolları bakımla kontrol edilmek yerine tasarımla ortadan kaldırılır.

Tek Gövde Üzerinde Çift Tahrik

İki pnömatik çalıştırma ünitesi ortak bir gövdeyi paylaşarak eşleştirilmiş valf gövdelerini tek bir kontrol sinyalinden çalıştırır. Strok mekanik olarak senkronize edilir, böylece eşleştirilmiş izolasyon noktaları ayrı bir mantık olmadan birlikte açılır ve kapanır.

Kapanışta Katı Madde Toleransı

Savak geometrisi, onları top ile yatak arasında sıkıştırmak yerine asılı parçacıkları kapatır. Bu, tasarımın, yakın mesafeli koltukların çarpabileceği veya sıkışabileceği çamura bitişik görevlerde uygulanabilir olmasını sağlar.

Sahada Değiştirilebilir Diyafram

Diyafram, gövdeyi boru hattından çıkarmadan değiştirilebilen, bakımı yapılabilir bir aşınma bileşenidir. Kapatma kapsamı hattın izole edilmesi ve kaputun çıkarılmasıyla sınırlıdır.

Vana Yapısı

Gövde malzemesi UPVC

Vücut tipi Savak tipi, düz geçişli

Diyafram seçenekleri EPDM · PTFE kaplı EPDM · FKM

Bağlantı Soket · Flanşlı DIN PN10 · Dişli

Tasarım referansı DIN EN 16139 · ISO 21787 · ASTM D1784

Çalıştırma ve Kontrol

Sürücü yapılandırması Çift tahrikli tandem üniteler

Hava beslemesi 4–6 bar, filtrelenmiş ve kuru

İşlev Normalde kapalı · Normalde açık · Çift etkili

Kontrol arayüzü Solenoid valf, 3/2 veya 5/2 yollu

Geribildirim Pozisyon limit anahtarları isteğe bağlı

Aksesuarlar Hava filtresi regülatörü · Manuel geçersiz kılma

Diyafram Seçim Matrisi

Diyafram Medya uygunluğu Sıcaklık tavanı Döngü ömrü

EPDM Asitler, alkaliler, tuzlar, içme suyu, atık su 60°C Yüksek

PTFE yüzlü EPDM Güçlü asitler, solventler, yüksek saflıkta ortamlar 60°C Orta

FKM Oksitleyici maddeler, hidrokarbonlar, klorlu ortamlar 60°C Orta

Sipariş yayınlanmadan önce diyafram seçimi proses ortamına, konsantrasyona ve çalışma sıcaklığına göre onaylanmalıdır. Gövde malzemesi tavanı montaj derecesini belirler.

Endüstri Kapsamı ve Süreç Medyası

Kimya ve Metalurji Asit ve alkali transferi, dozaj hatları, dekapaj devreleri, reaktif beslemesi

Fotovoltaik ve Lityum Aşındırma banyosu sirkülasyonu, elektrolit transferi, tuzlu su ve reaktif kullanımı

Nükleer ve Güç Yardımcıları Yardımcı soğutma döngüleri, demineralize su, kimyasal enjeksiyon hatları

Elektronik Yarı İletken Ultra saf su dağıtımı, elektronik kalitede su, ıslak tezgah beslemesi

Gıda ve İlaç İçme suyu, arıtılmış su, CIP besleme ve dönüş döngüleri

Otomotiv ve Endüstriyel Su Parça yıkama, boya sirkülasyonu, endüstriyel atık su nötralizasyonu

Devreye Alma Gereksinimleri

Teslimattan önce gövde bağlantı tipini, nominal boyutu ve diyafram malzemesini boru izometrik değerlerine göre doğrulayın.
Akış koşulları altında aktüatör girişindeki hava besleme basıncını doğrulayın; belirtilen aralık vanada 4–6 bardır.
Mümkün olduğunda valf gövdesi dikey olacak şekilde monte edin ve akış yönüne göre savak yönünü doğrulayın.
Eşleştirilmiş gövdeleri pnömatik olarak tam strok boyunca döndürün ve paylaşılan gövdenin senkronize hareketini doğrulayın.
Solenoid valf işlevini ayarlayın ve arıza konumunun tesis güvenlik gereksinimlerine uygun olduğunu doğrulayın.
Çevrim ömrünün takibi için diyafram kurulum tarihini bakım etiketine kaydedin.

Uygulama Limitleri

UPVC gövde servis tavanı 60°C'dir. Diyafram değerinin daha yüksek göründüğü durumlarda bile bu değeri aşmayın.
Basınç derecesi ortam sıcaklığında PN10'dur; yayınlanan basınç-sıcaklık eğrisine göre azaltın.
Buhar hizmeti veya hızlı termal çevrim görevi için tasarlanmamıştır.
UPVC gövdesinde %15'in üzerinde nitrik asit gibi konsantre oksitleyici asitlerle kullanmayın.
Hava beslemesi must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Aktüatörü nominal strokun ötesinde çalıştırmayın; aşırı hareket diyaframı savağa doğru sıkıştırır ve servis ömrünü kısaltır.
Dış mekan kurulumu, gövdenin UV stabilizasyonunu veya harici bir koruyucu kaplamayı gerektirir.

Tedarik ve Mühendislik Soruları

Çift tahrikli konfigürasyon pratikte ne anlama geliyor?

İki pnömatik çalıştırma ünitesi, ortak bir gövde üzerine monte edilir ve birlikte çalışarak iki diyafram valf gövdesini tek bir kontrol sinyalinden çalıştırır. Bu, bir döngünün besleme ve dönüş ayakları gibi eşleştirilmiş izolasyon noktalarının senkronize olarak açılması veya kapanması gereken durumlarda veya tek bir proses hattında yedekli kapatmanın gerekli olduğu durumlarda kullanılır.

Teklif vermek için hangi bilgiler gereklidir?

Nominal boyutu, gövde bağlantı tipini, diyafram malzemesini, hava besleme basıncını, gerekli arıza konumunu (normalde kapalı, normalde açık veya çift etkili), proses ortamını ve konsantrasyonunu, çalışma sıcaklığını ve çift tahrikli düzenlemenin aynı hat üzerinde iki ayrı hattı mı yoksa iki noktayı mı çalıştırdığını belirtin. Ticari değerlendirme için miktar ve teslimat planı gereklidir.

Diyaframın ne sıklıkla değiştirilmesi gerekir?

Değiştirme aralıkları döngü frekansına, ortamın agresifliğine ve çalışma sıcaklığına bağlıdır. Sürekli kimyasal dozaj görevinde, planlı bir değiştirme aralığı genellikle spesifik diyafram bileşiğinin çevrim ömrü verilerinden ayarlanır. Diyafram, döngü sayısına bakılmaksızın her programlı bakım penceresinde incelenmeli ve savakta gözle görülür deformasyon, şişme veya sızdırmazlık kaybı varsa değiştirilmelidir.

Malzeme ve test sertifikaları veriliyor mu?

DIN EN 16139, ISO 21787 ve ASTM D1784'e referans veren uygunluk sertifikaları standart olarak verilmektedir. Proje dokümantasyon paketleri için talep üzerine parti düzeyinde malzeme raporları, kabuk ve conta test kayıtları ve aktüatör fonksiyon test sayfaları mevcuttur.

Valf, bulamaç veya katı madde içeren ortamlar için tedarik edilebilir mi?

Savak tipi diyafram tasarımı, askıdaki katı maddeleri bilyeli veya kelebek tasarımlara göre daha iyi tolere eder çünkü kapatma, yakın boşluklu bir yuvaya bağlı değildir. Ancak aşındırıcı katılar diyafram aşınmasını hızlandırır. Önemli ölçüde aşındırıcı içeriğe sahip ortamlar için güçlendirilmiş bir diyafram bileşiği belirtin ve planlanan değiştirme aralığını kısaltın. Spesifik bir öneri için partikül boyutu dağılımı ve katı madde konsantrasyonu konusunda fabrikaya danışın.

Şirket

Zheyi Boru Hattı (Wuhan) Co., Ltd.

ZHEYI Group Evet Çin SCH8O/DIN Pnömatik UPVC Çift Tahrikli Diyaframlı Vana Gıda endüstrisi/otomotiv/elektronik için tedarikçi Ve özel yapılmış SCH8O/DIN Pnömatik UPVC Çift Tahrikli Diyaframlı Vana Gıda endüstrisi/otomotiv/elektronik için fabrika. 2007 yılında kurulduk ve CPVC ve UPVC endüstriyel borularının araştırma ve geliştirme, üretim, satış ve servisine odaklandık. Şirket, özel ekipman üretim lisansı, Zhejiang Eyaleti suyla ilgili ürün hijyen lisansı, IS09001 kalite yönetim sistemi sertifikası, IS014001 çevre yönetim sistemi sertifikası ve IS045001 iş sağlığı ve güvenliği yönetim sistemi sertifikası dahil olmak üzere bir dizi sertifika elde etti. Şirketin 50 den fazla bağımsız fikri mülkiyet hakkı ve kendi kendine işletilen ithalat ve ihracat hakları vardır. Şirket, çeşitlendirilmiş ürünler ve daha iyi hizmetler sunmak için Almanya ve Amerika Birleşik Devletleri nden ileri teknoloji, takım ekipmanı ve benzersiz hammaddeler ve yönetim sistemleri tanıttı. Yıllar içinde ürünlerimiz, kimyasal, metalurjik, fotovoltaik, nükleer enerji, lityum pil, elektronik yarı iletken, gıda, ilaç, otomobil, endüstriyel su arıtma ve diğer endüstrilerde asit ve alkali sıvıların, ultra saf suyun, içme suyunun, elektronik sınıfı saf suyun ve endüstriyel atık suyun boru hattı taşımacılığında yaygın olarak kullanılmıştır. Şu anda ZHEYI Grubu ülke genelinde 30 dan fazla satış şirketi kurmuş olup, her türlü ürün Avrupa, Amerika, Güneydoğu Asya ve diğer ülke ve bölgelere ihraç edilmekte olup, yurtiçi ve yurtdışı müşteriler tarafından yoğun ilgi görmektedir.

Onur Belgesi

Haberler

UPVC ve CPVC Valfler: Kimyasal İşleme Hatlarında Daha İyi ...
Nov 03,2026
Bir kimyasal hattının kontrolü kaybettiğinin ilk işareti nadiren borunun patlamasıdır. Bu, hâlâ dönen ama artık kapanmayan bir vana ya da artık hareket etmek için iki ele ihtiyaç duyan bir koldur. 55 °...
daha fazla bilgi edin
CPVC Bağlantı Parçaları Üreticileri Kaliteyi Nasıl Sağlıyo...
Oct 30,2026
Görsel kontrolü geçen bir klorlu polivinil klorür (CPVC) bağlantı parçası, kalıplama sırasında bileşiğin bozulması, soket derinliğinin minimumun altında olması veya partinin hiçbir zaman basınç testinden geçmemiş o...
daha fazla bilgi edin
Dişli ve Soket Programı 80 CPVC Bağlantı Parçaları: Baskı ...
Oct 28,2026
Dişli veya Soket: Çizelge 80 CPVC'ye Katılmanın İki Yolu Soru genellikle boru spesifikasyonu belirlendikten sonra ortaya çıkar. Bir tesis mühendisi veya bakım şefi, kimyasal direnci ve daha yüksek basınç...
daha fazla bilgi edin

Mesaj bırakın

Sıkı kalite kontrolü

ZHEYI Grup, "önce kalite" ilkesine bağlı kalarak, uluslararası düzeyde gelişmiş ekipman ve yüksek kaliteli hammaddeler benimsiyor, üretimin her aşamasını sıkı bir şekilde kontrol ediyor ve mükemmel performans ve zarif görünüme sahip boru hattı ürünleri sunmaya kendini adamıştır.

Şirket, Japonya nın Sekisui ve ABD nin Lubrizol ü de dahil olmak üzere en gelişmiş üretim ekipmanlarını ve yüksek kaliteli malzemeleri kullanmaktadır. "ZHEYI", mükemmel üretim teknolojisini profesyonel yönetimle mükemmel bir şekilde birleştirir ve her ürün, üretimden muayeneye, nihai teslimata kadar sıkı kalite kontrolünden geçer ve görünüm ve işlevin mükemmel kombinasyonunu garanti eder.
Hassas performans testi

ZHEYI de her ürün titizlikle üretilir, sadece mükemmel estetik tasarıma odaklanmakla kalmaz, aynı zamanda her zaman mükemmel içsel kaliteye de bağlı kalır. Sıkı performans testleri, ürünün zorlu koşullar altında bile kararlılığını ve dayanıklılığını koruyabilmesini sağlar.:

● Yoğunluk testi: Yapıların düzgünlüğünü ve sağlamlığını sağlamak için malzeme yoğunluğunu ölçer.
● Vicat yumuşama sıcaklığı testi: Ürünün çeşitli ortamlarda deformasyona karşı dayanıklılığını garantilemek için yüksek sıcaklık koşullarında malzemelerin yumuşama derecesini değerlendirir.
● Fırın testi: Uzun süreli ısı dayanıklılığını simüle eder ve ürünün uzun süre yüksek sıcaklıklara dayanma yeteneğini doğrular.
● Hidrostatik test: Ürün emniyeti ve güvenilirliğini sağlamak amacıyla boruların yüksek basınç koşulları altındaki mukavemetini değerlendirin.
● Düşme çekici darbe testi: Ürünün nakliye, kurulum ve günlük kullanım sırasındaki darbe dayanıklılığını test edin.

SCH8O/DIN Pnömatik UPVC Çift Tahrikli Diyaframlı Vana Sektör bilgisi

Nasıl seçilir Pnömatik UPVC diyaframlı vanalar kimya ve çevre koruma endüstrilerinde mi?

Pnömatik UPVC çift tahrikli diyaframlı valfler, mükemmel korozyon direnci, güvenilir sızdırmazlık ve hafiflik özellikleri nedeniyle kimya, çevre koruma ve birçok yüksek talep gören endüstride yaygın olarak kullanılmaktadır. Aşağıda farklı sektörlerin seçim noktaları ve tipik senaryo analizleri yer almaktadır:

1. Güvenli İçme Suyu ve İçme Suyu
Seçim noktaları: Valf gövdesi, ağır metal çökelmesi olmadığından emin olmak için gıda sınıfı hijyen standartlarını (FDA, NSF sertifikası gibi) karşılamalıdır; çift sürücülü tasarım orta derecede geri akış kirliliğini önleyebilir.
Uygulama senaryoları: su tesisi dezenfeksiyon sistemi, saf su dağıtım boru hattı, topluluk su tedarik ağı.

2. Metalurji endüstrisi (Metalurji)
Seçim noktaları: UPVC'nin asidik/alkali eritme atık sularına (sülfürik asit, hidroflorik asit ortamı gibi) dayanması gerekir; Pnömatik tahrik, yüksek sıcaklıktaki atölye işlemlerinin uzaktan kontrolü için uygundur.
Uygulama senaryoları: dekapaj hattı atık sıvı arıtımı, elektrokaplama atık su deşarjı, eritme soğutma suyu sirkülasyon sistemi.

3. Fotovoltaik ve Elektronik Yarı İletken
Seçim noktaları: Ultra yüksek saflık gereksinimleri, valfler parçacıklardan düşmemelidir; UPVC'nin hidroflorik asit direnci, levha temizleme işlemlerine uygundur.
Uygulama senaryoları: fotovoltaik silikon asit aşındırma atık sıvı kontrolü, yarı iletken ultra saf su taşıma, PCB kartı aşındırma hattı.

4. Nükleer Güç
Seçim noktaları: Radyasyona dayanıklı malzeme testini geçme ihtiyacı; çift sürücülü yapı, nükleer atık sıvısının sıfır sızıntısını sağlar ve pnömatik aktüatörler, patlamaya karşı dayanıklılık sertifikası gerektirir.
Uygulama senaryoları: düşük seviyeli radyoaktif atık su arıtımı, soğutucu boru hatları, nükleer yakıt yeniden işleme sistemleri.

5. Tıp
Seçim noktaları: Valf gövdesinin iç duvarı pürüzsüzdür ve mikrobiyal büyümeyi önlemek için ölü köşeleri yoktur; UPVC, etanol, sodyum klorür ve diğer maddelerle uyumludur.
Uygulama senaryoları: farmasötik olarak arıtılmış su sistemi, aseptik dolum hattı, CIP (yerinde temizlik) boru hattı.

6. Endüstriyel Su Arıtma ve Atık Su
Seçim noktaları: Klor, yüksek tuz veya organik solvent içeren atık sular için kalınlaştırılmış bir UPVC vana gövdesi seçilmesi gerekir; Otomatik dozajı sağlamak için pnömatik kontrol PLC'ye bağlanabilir.
Uygulama senaryoları: Enerji santrallerinde kükürt giderme atık suyu, petrokimya tesislerinde nötrleştirme tankları ve baskı ve boyama endüstrisinde boya atık su deşarjı.

Genel seçim önerileri
Aşındırıcı ortam: UPVC'nin kimyasal direncini doğrulayın (hidroklorik asit, sodyum hipoklorit vb. gibi);
Parçacık içeriği: Yüksek katı içerikli sıvılar için valf boşluğu temizleme fonksiyonunun eklenmesi önerilir;
Otomasyon gereksinimleri: DCS/SCADA sistem entegrasyonuna uyum sağlamak için akıllı konumlayıcıların kullanımına öncelik verin.
