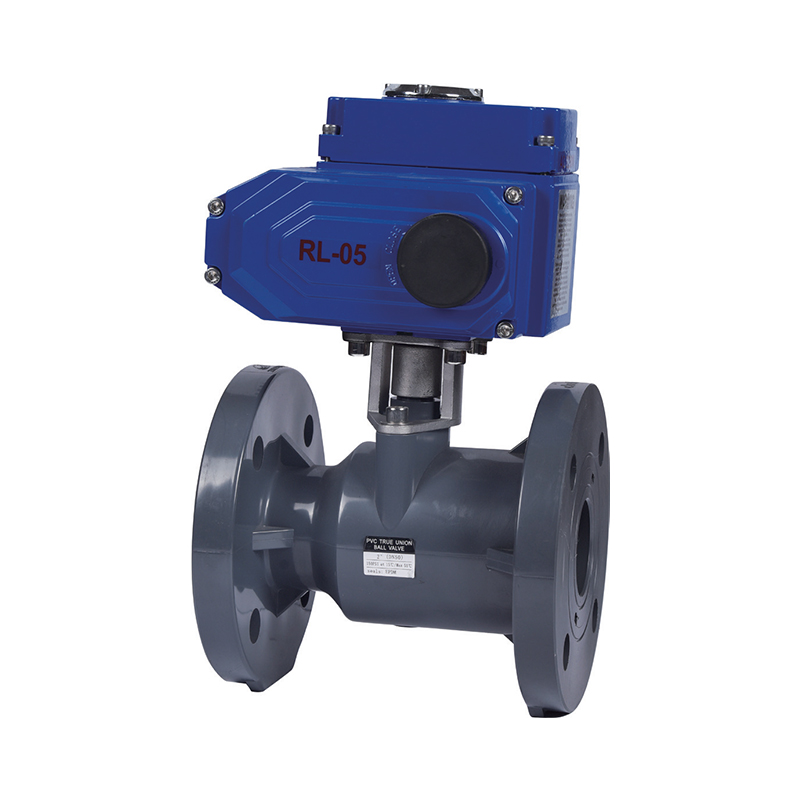

Elektrikli flanş top vanası

Elektrik flanş top vanasının tanımlayıcı özelliği, kapanma bileşeninin (bilyanın) kök ekseni etrafında dönmesi ve tipik olarak valfin 90 ° rotasyondan açılmasını veya kapatılmasını sağlamasıdır. Sızdırmazlık performansı, yüksek akış kapasitesi, düşük akış direnci, basit yapı, kolay bakım ve uzun servis ömrüne sahiptir. Valf gövdesinin geçişi, bağlı boru hattı ile aynı çapındadır ve ortamın neredeyse kayıp olmadan akmasına izin verir. Bu nedenle, gazları, sıvıları, buhar ve lifli safsızlıkları içeren ortamlar gibi sıkı sızdırmazlık gerektiren uygulamalarda sıklıkla kullanılır. Elektrikli flanş top vanaları petrol, kimyasallar, metalurji, ışık endüstrisi, kağıt yapımı, enerji santralleri ve soğutma gibi endüstrilere yaygın olarak uygulanır. Özellikle, petrol depolarında, kimyasal tesislerde ve gaz deposu boru hatlarında yaygın olarak acil kapatma vanaları olarak kullanılırlar. Petrol veya tehlikeli maddi sızıntılardan kaynaklanan yangınlar gibi acil durumlarda elektrik kesintilerine, elektrik flanş top vanası manuel çalışma olmadan otomatik olarak kapanır, ikincil kazaları etkili bir şekilde önler, mülk hasarını azaltır. . .

Bize Ulaşın

Öncesi：Pnömatik kelebek valfi
Sonraki：Pnömatik flanş top vanası

parametre başvuru Teknik Standartlar

(1) Malzeme: UPVC, CPVC
(2) Boyut: 2 "-12", DN50-DN300, DN63-DN315
(3) Standartlar: ANSI, Dinlemek
(4) Bağlantı: Flanş
(5) İş Basıncı: 150psi, 1.0mpa
(6) Çalışma sıcaklığı: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
(7) Vücut rengi: UPVC (koyu gri), CPVC (açık gri)

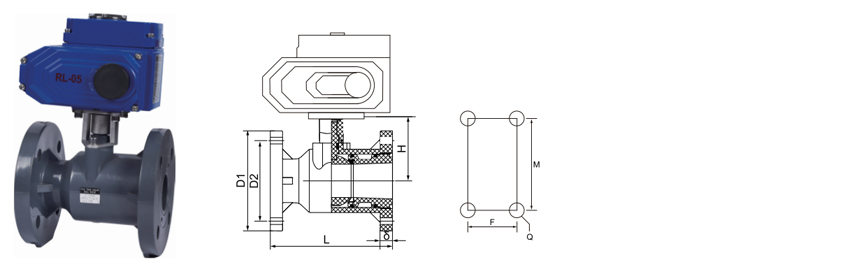

Boyut/nom.		DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)
		(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")
D1		115	140	145	165	180	195	220	250	285
D2	Dinlemek	85	100	110	125	145	160	180	210	240
	ANSI	79	89	98	121	140	152	191	216	241
	JIS	42.5	48.5	61	73	90	105	132	158	186
N-φ	DIN	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ18
	ANSI	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22
	JIS	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23
Δ		16	18	18	20	20	25	25	27	29
F		-	-	-	-	45	45	49	49	49
M		40	52	52	70	84	84	121	121	121
Q		2 × m6	2 × m8	2 × m8	2 × m8	4 × m10	4 × m10	4 × m10	4 × m10	4 × m10
Tork (n · m)		4	6	8	12	18	26	35

Elektrikli aktüatör özellikleri

Top valfi	Model	Maksimum çıkış torku	Eylem Süresi 90 °		Çıkış mili	Motor	Değerlendirilmiş Akım
Top valfi	Model	N · m	Özel	Standart	mm	W	AC 220V/A	AC 380V/A	DC 24V/A
DN20-DN50	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
DN63-DN75	RL005	50	5-15	30	14*14	15	0.15	0.1	2
DN90	RL010	100	15/30/60	30	17*17	31	0.28	0.19	2.5
DN110	RL015	150	15/30/60	40	17*17	50	0.5	0.22	5
DN140	RL020	200	5/15/90	40	22*22	71	0.6	0.25	8.5
DN160	RL050	400	5/15/90	40	22*22	118	1	0.5	8.5

Şirket

Zheyi Boru Hattı (Wuhan) Co., Ltd.

ZHEYI Group Evet Çin Elektrikli flanş top vanası Gıda endüstrisi/otomotiv/elektronik için tedarikçi Ve özel yapılmış Elektrikli flanş top vanası Gıda endüstrisi/otomotiv/elektronik için fabrika. 2007 yılında kurulduk ve CPVC ve UPVC endüstriyel borularının araştırma ve geliştirme, üretim, satış ve servisine odaklandık. Şirket, özel ekipman üretim lisansı, Zhejiang Eyaleti suyla ilgili ürün hijyen lisansı, IS09001 kalite yönetim sistemi sertifikası, IS014001 çevre yönetim sistemi sertifikası ve IS045001 iş sağlığı ve güvenliği yönetim sistemi sertifikası dahil olmak üzere bir dizi sertifika elde etti. Şirketin 50 den fazla bağımsız fikri mülkiyet hakkı ve kendi kendine işletilen ithalat ve ihracat hakları vardır. Şirket, çeşitlendirilmiş ürünler ve daha iyi hizmetler sunmak için Almanya ve Amerika Birleşik Devletleri nden ileri teknoloji, takım ekipmanı ve benzersiz hammaddeler ve yönetim sistemleri tanıttı. Yıllar içinde ürünlerimiz, kimyasal, metalurjik, fotovoltaik, nükleer enerji, lityum pil, elektronik yarı iletken, gıda, ilaç, otomobil, endüstriyel su arıtma ve diğer endüstrilerde asit ve alkali sıvıların, ultra saf suyun, içme suyunun, elektronik sınıfı saf suyun ve endüstriyel atık suyun boru hattı taşımacılığında yaygın olarak kullanılmıştır. Şu anda ZHEYI Grubu ülke genelinde 30 dan fazla satış şirketi kurmuş olup, her türlü ürün Avrupa, Amerika, Güneydoğu Asya ve diğer ülke ve bölgelere ihraç edilmekte olup, yurtiçi ve yurtdışı müşteriler tarafından yoğun ilgi görmektedir.

Onur Belgesi

Haberler

Kimyasal ve Lityum Dirençli UPVC/CPVC vanaları (DIN/ANSI):...
Jun 26,2025
Endüstriyel sıvı kullanımı zorlu dünyasında, uygun valflerin seçimi güvenlik, verimlilik ve uzun ömür için çok önemlidir. Çeşitli asitler, bazlar ve özellikle lityum bileşikleri dahil olmak üzere aşındırıcı kimyasalla...
daha fazla bilgi edin
Kimyasal ve Lityum Endüstrileri için UPVC Borular için Nih...
Jun 19,2025
UPVC (plastik olmayan polivinil klorür) borular korozyon direnci, dayanıklılık ve DIN ve ANSI gibi uluslararası standartlara uymaları nedeniyle kimyasal işleme, lityum ekstraksiyonu ve yüksek basınçlı endüstriye...
daha fazla bilgi edin
Sert endüstriyel ortamlar için yüksek performanslı UPVC bo...
Jun 12,2025
UPVC Borular olağanüstü kimyasal direnç ve dayanıklılık gerektiren endüstrilerde yaygın olarak kullanılmaktadır. Bu makale, lityum endüstrisi için yüksek kimyasal dirençli UPVC borularının temel özelliklerini, k...
daha fazla bilgi edin

Mesaj bırakın

Sıkı kalite kontrolü

ZHEYI Grup, "önce kalite" ilkesine bağlı kalarak, uluslararası düzeyde gelişmiş ekipman ve yüksek kaliteli hammaddeler benimsiyor, üretimin her aşamasını sıkı bir şekilde kontrol ediyor ve mükemmel performans ve zarif görünüme sahip boru hattı ürünleri sunmaya kendini adamıştır.

Şirket, Japonya nın Sekisui ve ABD nin Lubrizol ü de dahil olmak üzere en gelişmiş üretim ekipmanlarını ve yüksek kaliteli malzemeleri kullanmaktadır. "ZHEYI", mükemmel üretim teknolojisini profesyonel yönetimle mükemmel bir şekilde birleştirir ve her ürün, üretimden muayeneye, nihai teslimata kadar sıkı kalite kontrolünden geçer ve görünüm ve işlevin mükemmel kombinasyonunu garanti eder.
Hassas performans testi

ZHEYI de her ürün titizlikle üretilir, sadece mükemmel estetik tasarıma odaklanmakla kalmaz, aynı zamanda her zaman mükemmel içsel kaliteye de bağlı kalır. Sıkı performans testleri, ürünün zorlu koşullar altında bile kararlılığını ve dayanıklılığını koruyabilmesini sağlar.:

● Yoğunluk testi: Yapıların düzgünlüğünü ve sağlamlığını sağlamak için malzeme yoğunluğunu ölçer.
● Vicat yumuşama sıcaklığı testi: Ürünün çeşitli ortamlarda deformasyona karşı dayanıklılığını garantilemek için yüksek sıcaklık koşullarında malzemelerin yumuşama derecesini değerlendirir.
● Fırın testi: Uzun süreli ısı dayanıklılığını simüle eder ve ürünün uzun süre yüksek sıcaklıklara dayanma yeteneğini doğrular.
● Hidrostatik test: Ürün emniyeti ve güvenilirliğini sağlamak amacıyla boruların yüksek basınç koşulları altındaki mukavemetini değerlendirin.
● Düşme çekici darbe testi: Ürünün nakliye, kurulum ve günlük kullanım sırasındaki darbe dayanıklılığını test edin.

Elektrikli flanş top vanası Sektör bilgisi

Uygulama senaryoları ve avantajları Elektrikli flanş top vanaları Endüstriyel otomasyon sistemlerinde

Elektrikli flanş top vanaları, hızlı tepkileri, yüksek sızdırmazlık, uzaktan kumanda ve diğer özellikleri nedeniyle endüstriyel otomasyon sistemlerinde önemli bir rol oynar. Aşağıdakiler, çoklu kilit endüstrilerde tipik uygulamaları ve temel avantajlarıdır:

1. Güvenli içme suyu
Uygulama: Su akışının hassas kontrolünü sağlamak için su temalı boru ağlarında, pompa istasyonu anahtarlama ve su tesislerinde dezenfeksiyon sistemlerinde kullanılır.
Avantajları: Elektrikli tahrik, katılımsız ayarlamayı elde etmek ve su kirliliği risklerinden kaçınmak için SCADA sistemi ile entegre edilebilir.

2. Metalurji
Uygulama: Yüksek sıcaklık ve yüksek basınçlı gazların (blast fırın gazı gibi) ve soğutma su sistemlerinin değiştirilmesi ve düzenlenmesi.
Avantajlar: Korozyona dayanıklı malzemeler (paslanmaz çelik gibi) güçlü asit ve alkalin ortamıyla başa çıkabilir ve aktüatörün patlama geçirmez tasarımı sert ortamlara uyum sağlar.

3. Fotovoltaik
Uygulama: Silikon malzeme üretiminde kimyasal taşıma (asit, inert gaz gibi) ve atık su geri kazanım sistemleri.
Avantajlar: Yüksek sızdırmazlık zararlı sızıntıyı önler ve elektrik kontrolü otomatik üretim hatlarının ritmiyle eşleşir.

4. Nükleer enerji
Uygulama: Nükleer ada soğutma sisteminin izolasyonu ve deşarjı ve radyoaktif atık su arıtma boru hattı.
Avantaj: Nükleer güvenlik standartlarına uyun (ASME III sertifikası gibi) ve başarısızlık durumunda kapatılabilir.

5. Elektronik yarı iletken
Uygulama: Ultraür su (UPW) ve özel gazların (azot ve argon gibi) hassasiyeti.
Avantaj: Parçacık kontaminasyonunu önlemek ve süreç temizliğini sağlamak için valf gövdesinin iç duvarının (RA≤0.4μm) parlatma işlemi.

6. Tıp
Uygulama: Farmasötik işlemlerde saflaştırılmış su, buhar sterilizasyonu (SIP) ve CIP temizleme sistemleri.
Avantaj: Ölü açılı olmayan yapısal tasarım, GMP gereksinimlerini karşılar ve mikroorganizmaların büyümesini önler.

7. Endüstriyel su arıtma
Uygulama: Dolaşımlı soğutma suyu, ters ozmoz (RO) ön tedavi ve ilaç dozlama kontrolü.
Avantaj: Modbus/Profibus iletişimini destekleyin ve akıllı dozlamayı gerçekleştirmek için PLC ile bağlantı kurun.

8. Endüstriyel atık suyu
Uygulama: Asit-baz nötralizasyonu, ağır metal atık su arıtma boru hatlarının anahtarlanması ve deşarjı.
Avantajlar: PTFE contaları yüksek korozyona dayanıklıdır ve elektrikli aktüatörler aralıklı deşarj ihtiyaçlarını karşılayacak şekilde programlanabilir. .
