özel yapılmış Pnömatik kelebek valfi Gıda endüstrisi/otomotiv/elektronik için

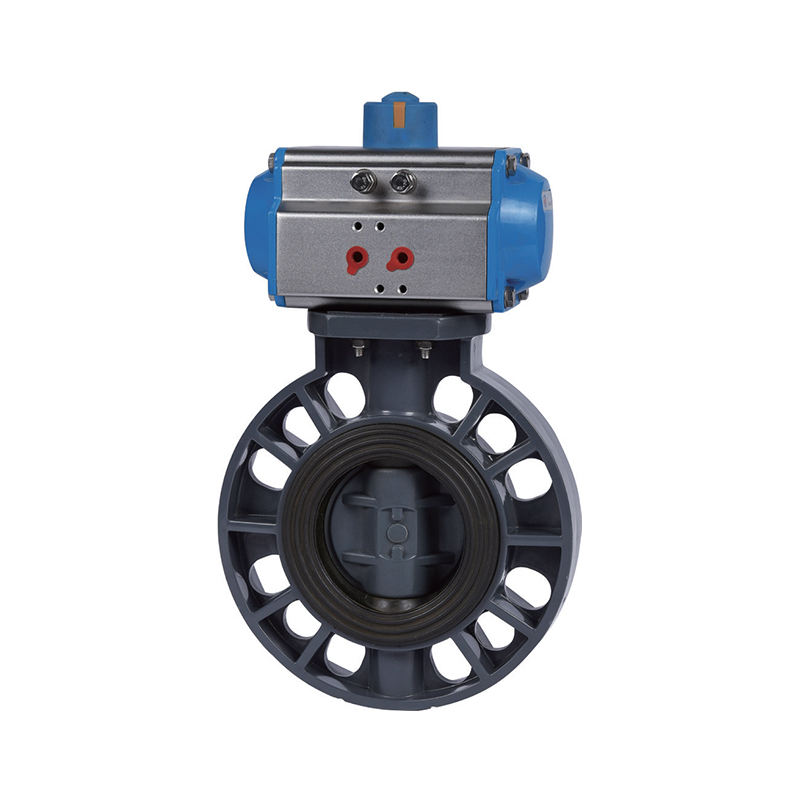

Pnömatik kelebek valfi

Pnömatik kelebek valfi

Pnömatik kelebek valfi, kompakt bir yapı, küçük boyut ve hafif tasarıma sahip gofret tipi bir tasarım benimser, bu da kurulumunu, taşımayı ve bakımı kolaylaştırır. Valf gövdesini döndüren, diskin valf gövdesi içinde hızlı bir şekilde 90 ° döndürülmesini sağlayan, hızlı açıklama ve hızlı tepki ile kapanmasını sağlayan pnömatik bir aktüatör tarafından tahrik edilir. Akışı sistem gereksinimlerine göre tam olarak kontrol ederek kararlı ve güvenilir kısma, kesme ve izolasyon fonksiyonları sağlar. Valf, kapatıldığında etkili sızıntı önleme sağlamak için kauçuk veya PTFE gibi elastik sızdırmazlık malzemeleri kullanır. Pnömatik kelebek valfi, su, yağ ve buhar gibi çeşitli ortamlar için uygundur ve farklı boru sistemlerinin taleplerini karşılayan çok çeşitli basınç ve sıcaklıklar içinde çalışır. .

Bize Ulaşın
  • Pnömatik kelebek valfi
Öncesi：Elektrikli kelebek valfi
Sonraki：Elektrikli flanş top vanası
parametre başvuru Teknik Standartlar

  • (1) Malzeme: UPVC, CPVC
    (2) Boyut: 2 "-12 ", DN50-DN300, DN63-DN315
    (3) Standartlar: ANSI, Dinlemek
    (4) Bağlantı: Flanş
    (5) İş Basıncı: 150psi, 1.0mpa
    (6) Çalışma sıcaklığı: UPVC (-10 ° C-60 ° C), CPVC (-10 ° C-90 ° C)
    (7) Minimum hava basıncı: 45psi, 0.4MPa
    (8) Vücut rengi: UPVC (koyu gri), CPVC (açık gri)

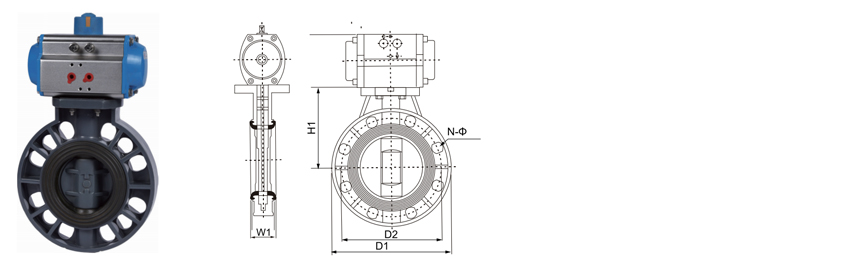

    Boyut/nom.

    DN63

    DN75

    DN90

    DN110

    DN140

    DN160

    DN225

    DN280

    DN315

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (DN125)

    (DN150)

    (DN200)

    (DN250)

    (DN300)

    (2 ")

    (2-1/2 ")

    (3 ")

    (4 ")

    (5 ")

    (6 ")

    (8 ")

    (10 ")

    (12 ")

    D1

    160

    180

    196

    228

    258

    287

    344

    411

    490

    D2

    Dinlemek

    125

    145

    160

    180

    210

    240

    295

    350

    400

    ANSI

    121

    140

    152

    191

    216

    241

    298

    362

    346

    JIS

    120

    140

    150

    175

    210

    240

    290

    355

    400

    N-φ

    DIN

    4-φ18

    4-φ18

    8-φ18

    8-φ18

    8-φ18

    8-φ22

    8-φ22

    8-φ22

    12-φ22

    ANSI

    4-φ19

    4-φ19

    4-φ19

    4-φ19

    8-φ22

    8-φ22

    8-φ22

    12-φ25

    12-φ25

    JIS

    4-φ19

    4-φ19

    8-φ19

    8-φ19

    8-φ23

    8-φ23

    12-φ23

    12-φ25

    16-φ25

    H1

    100

    110

    132

    155

    167

    180

    225

    260

    280

    W1

    43

    46

    49

    54

    64

    70

    88

    98

    108

    Tork (n · m)

    10

    10

    15

    22

    40

    45

    65

    -

    		-

    Aktüatör Çalışma Modu Çift etkili/tek etkili (NC normalde kapalı, normalde açık değil)

    Spesifikasyon

    63

    75

    90

    110

    140

    160

    225

    280

    315

    2"

    2 1/2 "

    3 "

    4 "

    5 "

    6 "

    8 "

    10 "

    12 "

    Stresi Kontrol Etme

    4 ~ 8

    NAMUR Standart Hava Kaynak Arayüzü

    G 1/4 "

    Çift oyunculuk aktüatör modelleri

    TBN052D

    TBN063D

    TBN075D

    TBN083D

    TBN092D

    TBN105D

    TBN7105D

    TBN125D

    TBN140D

    Tek oyunculu aktüatör modelleri

    TBN063SK

    TBN075SK

    TBN083SK

    TBN092SK

    Tbn105sk

    TBN125SK

    TBN125SK

    TBN140SK

    Tbn160sk

Önerilen ürünler
Şirket
Zheyi Boru Hattı (Wuhan) Co., Ltd.
Zheyi Boru Hattı (Wuhan) Co., Ltd.

ZHEYI Group Evet Çin Pnömatik kelebek valfi Gıda endüstrisi/otomotiv/elektronik için tedarikçi Ve özel yapılmış Pnömatik kelebek valfi Gıda endüstrisi/otomotiv/elektronik için fabrika. 2007 yılında kurulduk ve CPVC ve UPVC endüstriyel borularının araştırma ve geliştirme, üretim, satış ve servisine odaklandık. Şirket, özel ekipman üretim lisansı, Zhejiang Eyaleti suyla ilgili ürün hijyen lisansı, IS09001 kalite yönetim sistemi sertifikası, IS014001 çevre yönetim sistemi sertifikası ve IS045001 iş sağlığı ve güvenliği yönetim sistemi sertifikası dahil olmak üzere bir dizi sertifika elde etti. Şirketin 50 den fazla bağımsız fikri mülkiyet hakkı ve kendi kendine işletilen ithalat ve ihracat hakları vardır. Şirket, çeşitlendirilmiş ürünler ve daha iyi hizmetler sunmak için Almanya ve Amerika Birleşik Devletleri nden ileri teknoloji, takım ekipmanı ve benzersiz hammaddeler ve yönetim sistemleri tanıttı. Yıllar içinde ürünlerimiz, kimyasal, metalurjik, fotovoltaik, nükleer enerji, lityum pil, elektronik yarı iletken, gıda, ilaç, otomobil, endüstriyel su arıtma ve diğer endüstrilerde asit ve alkali sıvıların, ultra saf suyun, içme suyunun, elektronik sınıfı saf suyun ve endüstriyel atık suyun boru hattı taşımacılığında yaygın olarak kullanılmıştır. Şu anda ZHEYI Grubu ülke genelinde 30 dan fazla satış şirketi kurmuş olup, her türlü ürün Avrupa, Amerika, Güneydoğu Asya ve diğer ülke ve bölgelere ihraç edilmekte olup, yurtiçi ve yurtdışı müşteriler tarafından yoğun ilgi görmektedir.

Onur Belgesi
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 EN
  • Ulusal Yüksek Teknoloji Girişimi
  • Sertifika
  • Sertifika
Haberler
Mesaj bırakın
  • Zheyi Boru Hattı (Wuhan) Co., Ltd.
    Sıkı kalite kontrolü

    ZHEYI Grup, "önce kalite" ilkesine bağlı kalarak, uluslararası düzeyde gelişmiş ekipman ve yüksek kaliteli hammaddeler benimsiyor, üretimin her aşamasını sıkı bir şekilde kontrol ediyor ve mükemmel performans ve zarif görünüme sahip boru hattı ürünleri sunmaya kendini adamıştır.

    Şirket, Japonya nın Sekisui ve ABD nin Lubrizol ü de dahil olmak üzere en gelişmiş üretim ekipmanlarını ve yüksek kaliteli malzemeleri kullanmaktadır. "ZHEYI", mükemmel üretim teknolojisini profesyonel yönetimle mükemmel bir şekilde birleştirir ve her ürün, üretimden muayeneye, nihai teslimata kadar sıkı kalite kontrolünden geçer ve görünüm ve işlevin mükemmel kombinasyonunu garanti eder.

  • Zheyi Boru Hattı (Wuhan) Co., Ltd.
    Hassas performans testi
    ZHEYI de her ürün titizlikle üretilir, sadece mükemmel estetik tasarıma odaklanmakla kalmaz, aynı zamanda her zaman mükemmel içsel kaliteye de bağlı kalır. Sıkı performans testleri, ürünün zorlu koşullar altında bile kararlılığını ve dayanıklılığını koruyabilmesini sağlar.:

    ● Yoğunluk testi: Yapıların düzgünlüğünü ve sağlamlığını sağlamak için malzeme yoğunluğunu ölçer.
    ● Vicat yumuşama sıcaklığı testi: Ürünün çeşitli ortamlarda deformasyona karşı dayanıklılığını garantilemek için yüksek sıcaklık koşullarında malzemelerin yumuşama derecesini değerlendirir.
    ● Fırın testi: Uzun süreli ısı dayanıklılığını simüle eder ve ürünün uzun süre yüksek sıcaklıklara dayanma yeteneğini doğrular.
    ● Hidrostatik test: Ürün emniyeti ve güvenilirliğini sağlamak amacıyla boruların yüksek basınç koşulları altındaki mukavemetini değerlendirin.
    ● Düşme çekici darbe testi: Ürünün nakliye, kurulum ve günlük kullanım sırasındaki darbe dayanıklılığını test edin.

Pnömatik kelebek valfi Sektör bilgisi

İçin seçim kılavuzu Pnömatik kelebek vanaları Endüstriyel otomasyonda: Basınç, sıcaklık ve medya nasıl eşleşir?

Endüstriyel otomasyon sistemlerinde, pnömatik kelebek valfleri, hızlı tepkileri, kompakt yapıları ve kolay kontrolleri nedeniyle birden fazla sektörde yaygın olarak kullanılmaktadır. Bununla birlikte, farklı endüstrilerin valf basıncı, sıcaklık ve ortam uyumluluğu için farklı gereksinimleri vardır. Yanlış seçim valf arızasına, sızıntıya veya kısaltılmış ömre yol açabilir. Farklı endüstriler için anahtar seçim noktaları aşağıdadır:

1. Basınç seviyesi eşleşmesi
Pnömatik kelebek vanalarının sistem çalışma basıncına göre uygun tasarım basınçlarını (PN10, PN16, ANSI 150, vb.) Seçmeleri gerekir:
Fotovoltaik, elektronik yarı iletken: Genellikle düşük basınç (PN6 ~ PN10), ultra saf su veya gaz iletimi için kullanılır.
Metalurji, nükleer güç: orta ve yüksek basınç (PN16 ~ PN40), darbe basıncına, özellikle yüksek sıcaklık ve yüksek basınçlı buhar veya aşındırıcı sıvılara direnmelidir.
Endüstriyel atık su, içme suyu: Orta basınçtan normal basınç (PN10 ~ PN16), su çekiç etkisi dikkate alınmalıdır.

2. Sıcaklık uyarlanabilirliği
Valf gövdesi malzemesi (dökme demir, paslanmaz çelik, flor astarı gibi) ve sızdırmazlık malzemesi (EPDM, PTFE, NBR) orta sıcaklığa uyması gerekir:
Tıp, yarı iletken: düşük sıcaklık veya normal sıcaklık (-20 ° C ~ 120 ° C), steril sınıf malzemeleri (316L paslanmaz çelik PTFE contası gibi) gereklidir.
Metalurji, nükleer enerji: yüksek sıcaklık (200 ° C ~ 500 ° C), metal sert conta veya özel alaşım valf gövdesi gereklidir.
Fotovoltaik: aşırı sıcaklık farkı içerebilir ve hava koşullarına dayanıklı malzemeler gereklidir.

3. Orta uyumluluk
Ortamın aşındırma ve partikül içeriği valf malzemesini ve sızdırmazlık çözeltisini belirler:
İçme suyu, endüstriyel su arıtma: kirlilik gerektirmez ve EPDM veya FDA sertifikalı sızdırmazlık malzemeleri seçilir.
Endüstriyel atık su: Asit, alkali veya katı parçacıklar içeren, flor astarı (PTFE) veya aşınmaya dayanıklı kauçuk contayı gerektirir.
Elektronik yarı iletken: ultra saf su veya yüksek saflıklı gaz, valfin iç duvarının partikül çökelmesini önlemek için elektrolitik olarak parlatılması gerekir.
Nükleer enerji: Radyoaktif ortam, özel sertifikaya sahip (ASME n sınıfı gibi) tüm metal sızdırmazlık vanaları gerektirir.

Endüstri Uygulama Örnekleri
Fotovoltaik: Düşük basınç ve oda sıcaklığı ultra saf su taşımacılığı, sıfır sızıntı ve uzun ömrü vurgulayarak.
Metalurji: Yüksek sıcaklık ve yüksek toz ortamı, vanaların aşınmaya dayanıklı ve anti-shuck olması gerekir.
Tıp: Yüksek sterilite gereksinimleri, vanaların temizlenmesi kolay olmalıdır (CIP/SIP uyumlu).
Nükleer Enerji: Aşırı çalışma koşulları altında vanaların sismik ve radyasyon koruma standartlarını karşılaması gerekir.
