SCH8O/DIN UPVC/CPVC Azaltma Tee

UPVC/CPVC Reducing Tee su arıtma, kimya ve inşaat endüstrilerinde kullanılır. Yüksek kaliteli UPVC veya CPVC malzemelerden üretilmiştir, korozyon direnci ve yüksek sıcaklık performansına sahiptir.

İndirgeyici Tee, farklı çaplardaki boruları bağlamak, boru sisteminde düzgün geçişlere izin vermek, akış direncini azaltmak ve genel verimliliği artırmak için tasarlanmıştır. Kurulumu kolaydır, sızıntıyı önlemek için sızdırmazlık sunar ve rahat taşıma ve kurulum için hafiftir. İndirgeyici Tee, güvenilir kaliteyi sağlamak için uluslararası standartlara uygundur.

Bize Ulaşın

Öncesi：SCH8O/DIN UPVC/CPVC Döngü Flanşı
Sonraki：SCH8O/DIN UPVC/CPVC 45°Elbow

parametre başvuru Teknik Standartlar

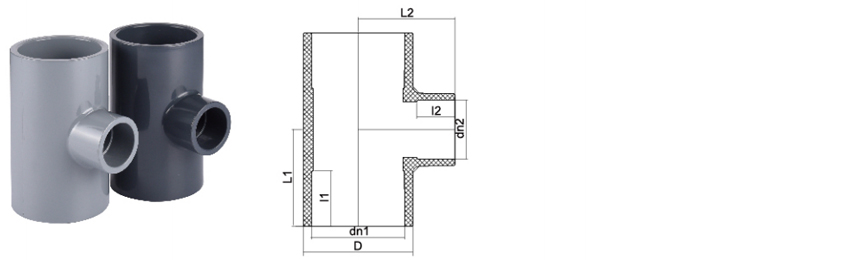

dn1×dn2	DN	D	L1	L2	I1	I2
25×20	20×15	32.2	31	31	18.75	16
32×20	25×15	41.2	36	35.4	23.5	17
32×25	25×20	40.6	36	36	22	18.5
40×20	32×15	50	43	40	27	17
40×25	32×20	50	45	42	27	18
50×25	40×20	60.6	51.5	47	32	19
50×32	40×25	61	51	50.4	31	22
63×25	50×20	75	62.5	62.5	38	19
63×32	50×25	75	62.5	62.5	38	22
63×40	50×32	75	62.5	62.5	38	26
63×50	50×40	75	66	66	38	31
75×32	65×25	91	73.5	63.5	44	22
75×40	65×32	91	73.5	67	44	27
75×50	65×40	91	73.5	73	44	31
75×63	65×50	88	79	79	44	38
90×25	80×20	106	77	70	51	19
90×32	80×25	104	77	74	51	22
90×40	80×32	106	77	77	51	27
90×50	80×40	104	92	83	51	31
90×63	80×50	104	87	92.4	51	44
90×75	80×65	104	92	95	57	44
110×32	100×25	126	105	80	61	22
110×63	100×50	126.8	106	99	61	38
110×75	100×65	126	105	104	61	44
140×63	125×50	165	130.5	115	76	38.5
140×90	125×80	165	130.5	128.5	76	52
160×63	150×50	185	128	125	86	38
160×75	150×65	185	128	132	86	44
160×90	150×80	185	149	139.5	86	51
160×110	150×100	185	149	149	86	61
225×63	200×50	254	172	160	119	38
225×75	200×65	254	172	165	119	44
225×90	200×80	254	172	170	119	51
225×110	200×100	254	182	180	119	61
225×140	200×125	254	205	195	119	76
225×160	200×150	254	205	205	119	86
280×110	250×100	314.5	268	208	146	61
280×140	250×125	314.5	268	223	146	61
280×160	250×150	314.5	268	235	146	61
280×225	250×200	314.5	268	267	146	61
315×160	300×150	345	250	249	165	86
315×225	300×200	344	295	279	168	120
400×315	400×300	433	376	343	207	165
500×315	500×300	536	390	417	230	164

SCH80/DIN UPVC/CPVC Azaltma Tee - Standart Uyumlu Boru Montaj Çözümleri

Bu ürün sayfası, SCH80 ve DIN standardı UPVC/CPVC azaltıcı tişörtlerimiz için teknik özellikleri ve uygulama ayrıntılarını sağlar. Bu bağlantı parçaları, endüstriyel boru sistemlerinde hassas akış yönlendirmesi ve çapın azaltılması için tasarlanmıştır ve çeşitli sıvı transfer uygulamalarında güvenilir performans sağlar.

Ürün Özellikleri

Çift Standart Uyumluluk: Hem ASTM D1784 (SCH80) hem de DIN 8063 standartlarına uygun olarak üretilmiş olup, boyutsal doğruluk ve çok çeşitli endüstriyel boru ağlarıyla uyumluluk sağlar.
Korozyon Direnci: Plastikleştirilmemiş polivinil klorür (UPVC) ve klorlu polivinil klorürden (CPVC) üretilmiştir ve asitlere, alkalilere, tuzlara ve diğer aşındırıcı kimyasallara karşı direnç sağlar. Bu özellik kimyasal işleme, su arıtma ve laboratuvar uygulamalarında hizmet ömrünü uzatır.
Yapısal Bütünlük: Yüksek basınç ve sıcaklık değişimlerine dayanacak sağlam duvar kalınlığı ile tasarlanmış olup, operasyonel stres altında bağlantı stabilitesini korur. İçme suyu, endüstriyel kimyasallar ve atık su sistemleri de dahil olmak üzere hem basınçlı hem de basınçsız uygulamalar için uygundur.
Sorunsuz Bağlantı: Verimli kurulum ve sistem bakımını kolaylaştıran güvenli, sızıntısız solventli çimento veya dişli bağlantılar için tasarlanmıştır. Hassas iç delik, düzgün sıvı akışını teşvik ederek basınç kaybını ve türbülansı en aza indirir.

Teknik Özellikler

Parametre	SCH80 UPVC/CPVC	DIN UPVC/CPVC
Malzeme	UPVC (Tip I Sınıf I), CPVC (Hücre Sınıfı 23447)	UPVC, CPVC
Standartlar	ASTM D1784, ASTM D2467	DIN 8063, DIN 8080
Çalışma Basıncı	73.4°F'de (23°C) 150 PSI'ya kadar	PN 10 / PN 16
Sıcaklık Aralığı	UPVC: 0°C ila 60°C; CPVC: -10°C ila 95°C	UPVC: 0°C ila 60°C; CPVC: -10°C ila 95°C

Uygulama Alanları

SCH80/DIN UPVC/CPVC azaltıcı tee, dayanıklı ve güvenilir akış yönetimi gerektiren sistemlerde ayrılmaz bir bileşendir. Uygulaması, aşağıdakiler de dahil olmak üzere çeşitli endüstrileri kapsar:

Kimyasal işleme ve depolama
Su arıtma ve dağıtım tesisleri
Atık su yönetim sistemleri
Laboratuvar sıvı transfer hatları
Yiyecek ve içecek işleme

Ortak Tedarik Sorgulamaları

1. SCH80 ve DIN standardı azaltıcı tişörtler arasındaki temel farklar nelerdir ve projem için doğru olanı nasıl seçebilirim?

Temel fark boyut standartlarında ve basınç değerlerinde yatmaktadır. SCH80, boru boyutuna dayalı bir Amerikan standardıdır, DIN ise nominal basınca (PN) dayalı bir Avrupa metrik standardıdır. SCH80 bağlantı parçaları Kuzey Amerika'da yüksek basınçlı uygulamalar için yaygın olarak kullanılırken, DIN Avrupa ve Asya'da yaygındır. Doğru seçim, mevcut boru altyapınıza ve proje gereksinimlerinize bağlıdır. Ayrıntılı boyutlandırma ve uyumluluk bilgileri için lütfen teknik özelliklere bakın veya sorunsuz entegrasyon sağlamak için mühendislik ekibimizle iletişime geçin.

2. Bir UPVC indirgeyici tişörtün sıcaklık ve basınç derecesi, kimyasal işleme ortamındaki CPVC indirgeyici tişörtle nasıl karşılaştırılır?

UPVC ve CPVC bağlantı parçalarının her ikisi de kimyasallara oldukça dayanıklıdır ancak çalışma sıcaklığı sınırları bakımından farklılık gösterirler. UPVC, maksimum sıcaklığı yaklaşık 60°C (140°F) olan uygulamalar için uygundur, CPVC ise 95°C'ye (203°F) kadar daha yüksek sıcaklıkları kaldırabilir ve sıcak aşındırıcı sıvılar için uygundur. Uygulamanız sıcak sıvılar veya buhar içeriyorsa, CPVC azaltıcı tişört daha uygun ve güvenilir seçimdir. Doğru malzemenin seçilmesi sistem bütünlüğü ve uzun ömür için kritik öneme sahiptir. Ürün veri sayfalarımız, özel çalışma koşullarınız için gözden geçirilmesi gereken, çeşitli sıcaklıklar için özel basınç düşürme eğrileri içerir.

Şirket

Zheyi Boru Hattı (Wuhan) Co., Ltd.

ZHEYI Group Evet Çin SCH8O/DIN UPVC/CPVC Azaltma Tee Gıda endüstrisi/otomotiv/elektronik için tedarikçi Ve özel yapılmış SCH8O/DIN UPVC/CPVC Azaltma Tee Gıda endüstrisi/otomotiv/elektronik için fabrika. 2007 yılında kurulduk ve CPVC ve UPVC endüstriyel borularının araştırma ve geliştirme, üretim, satış ve servisine odaklandık. Şirket, özel ekipman üretim lisansı, Zhejiang Eyaleti suyla ilgili ürün hijyen lisansı, IS09001 kalite yönetim sistemi sertifikası, IS014001 çevre yönetim sistemi sertifikası ve IS045001 iş sağlığı ve güvenliği yönetim sistemi sertifikası dahil olmak üzere bir dizi sertifika elde etti. Şirketin 50 den fazla bağımsız fikri mülkiyet hakkı ve kendi kendine işletilen ithalat ve ihracat hakları vardır. Şirket, çeşitlendirilmiş ürünler ve daha iyi hizmetler sunmak için Almanya ve Amerika Birleşik Devletleri nden ileri teknoloji, takım ekipmanı ve benzersiz hammaddeler ve yönetim sistemleri tanıttı. Yıllar içinde ürünlerimiz, kimyasal, metalurjik, fotovoltaik, nükleer enerji, lityum pil, elektronik yarı iletken, gıda, ilaç, otomobil, endüstriyel su arıtma ve diğer endüstrilerde asit ve alkali sıvıların, ultra saf suyun, içme suyunun, elektronik sınıfı saf suyun ve endüstriyel atık suyun boru hattı taşımacılığında yaygın olarak kullanılmıştır. Şu anda ZHEYI Grubu ülke genelinde 30 dan fazla satış şirketi kurmuş olup, her türlü ürün Avrupa, Amerika, Güneydoğu Asya ve diğer ülke ve bölgelere ihraç edilmekte olup, yurtiçi ve yurtdışı müşteriler tarafından yoğun ilgi görmektedir.

Onur Belgesi

Haberler

Kimyasal ve Lityum UPVC/CPVC vanalarını (DIN/ANSI) anlamak...
Sep 11,2025
UPVC ve CPVC valflerine giriş Nedir UPVC ve CPVC valfleri ? UPVC (plastik olmayan polivinil klorür) ve CPVC (klorlu polivinil klorür) dayanıklı, valf üretiminde yaygın olarak kullanılan korozyona dirençli...
daha fazla bilgi edin
UPVC/CPVC boru bağlantı parçaları: kurulum, seçim ve perfo...
Sep 04,2025
Giriş: kapsamlı bir rehber Upvc/CPVC boru bağlantı parçaları Modern inşaat, ev yenileme ve endüstriyel alanlarda, boru hattı sistemleri vazgeçilmez bir yaşam çizgisidir. Ve Upvc (Plastik olmayan polivi...
daha fazla bilgi edin
Kimyasal ve lityum taşıma için sağ UPVC veya CPVC valfini ...
Aug 25,2025
Doğru valfin seçilmesi, herhangi bir kimyasal işleme veya lityum iyon pil üretim tesisinde kritik bir karardır. Yanlış seçim, sızıntılara, maliyetli kesinti sürelerine ve güvenlik tehlikelerine yol açabilir. Aşındırıc...
daha fazla bilgi edin

Mesaj bırakın

Sıkı kalite kontrolü

ZHEYI Grup, "önce kalite" ilkesine bağlı kalarak, uluslararası düzeyde gelişmiş ekipman ve yüksek kaliteli hammaddeler benimsiyor, üretimin her aşamasını sıkı bir şekilde kontrol ediyor ve mükemmel performans ve zarif görünüme sahip boru hattı ürünleri sunmaya kendini adamıştır.

Şirket, Japonya nın Sekisui ve ABD nin Lubrizol ü de dahil olmak üzere en gelişmiş üretim ekipmanlarını ve yüksek kaliteli malzemeleri kullanmaktadır. "ZHEYI", mükemmel üretim teknolojisini profesyonel yönetimle mükemmel bir şekilde birleştirir ve her ürün, üretimden muayeneye, nihai teslimata kadar sıkı kalite kontrolünden geçer ve görünüm ve işlevin mükemmel kombinasyonunu garanti eder.
Hassas performans testi

ZHEYI de her ürün titizlikle üretilir, sadece mükemmel estetik tasarıma odaklanmakla kalmaz, aynı zamanda her zaman mükemmel içsel kaliteye de bağlı kalır. Sıkı performans testleri, ürünün zorlu koşullar altında bile kararlılığını ve dayanıklılığını koruyabilmesini sağlar.:

● Yoğunluk testi: Yapıların düzgünlüğünü ve sağlamlığını sağlamak için malzeme yoğunluğunu ölçer.
● Vicat yumuşama sıcaklığı testi: Ürünün çeşitli ortamlarda deformasyona karşı dayanıklılığını garantilemek için yüksek sıcaklık koşullarında malzemelerin yumuşama derecesini değerlendirir.
● Fırın testi: Uzun süreli ısı dayanıklılığını simüle eder ve ürünün uzun süre yüksek sıcaklıklara dayanma yeteneğini doğrular.
● Hidrostatik test: Ürün emniyeti ve güvenilirliğini sağlamak amacıyla boruların yüksek basınç koşulları altındaki mukavemetini değerlendirin.
● Düşme çekici darbe testi: Ürünün nakliye, kurulum ve günlük kullanım sırasındaki darbe dayanıklılığını test edin.

SCH8O/DIN UPVC/CPVC Azaltma Tee Sektör bilgisi

Seçimi UPVC/CPVC Azaltıcı Tees endüstriyel Boru Sistemlerinde: Boyut Standartları, Basınç Derecelendirmeleri ve Kimyasal Uyumluluk

Endüstriyel boru sistemlerinde, UPVC/CPVC azaltıcı tee'lerin (Te'lerin Azaltılması) seçiminin, sistem güvenliğini ve uzun vadeli stabiliteyi sağlamak için boyut standartlarını, basınç değerlerini ve kimyasal uyumluluğu kapsamlı bir şekilde dikkate alması gerekir. Farklı endüstri uygulamaları için temel seçim noktaları şunlardır:

1. Boyut Standartları ve Basınç Derecelendirmeleri
UPVC (plastikleştirilmemiş polivinil klorür) normal sıcaklık ve düşük basınç senaryoları (≤60°C gibi) için uygundur ve içme suyu, endüstriyel su arıtma ve diğer sistemlerde yaygın olarak kullanılır. Boyut ISO 1452 veya ASTM D1785 standartlarına uygun olmalıdır.

CPVC (klorlu polivinil klorür) daha yüksek sıcaklık direncine (90°C'ye kadar) sahiptir ve fotovoltaik endüstrisindeki soğutucu borular veya metalurjideki dekapaj işlemleri gibi yüksek sıcaklıktaki akışkanlar için uygundur. ASTM F441 standartlarına uygun olmalı ve basınç derecesi sistem tasarımına uygun olmalıdır (SCH 80/40 gibi).

2. Kimyasal uyumluluk
Farklı endüstrilerin malzemelerin aşındırıcılığı konusunda katı gereksinimleri vardır:

Elektronik yarı iletken ve tıp endüstrileri yüksek saflıkta borulara ihtiyaç duyar. CPVC mükemmel kimyasal dirence sahiptir ve ultra saf suya ve zayıf asit / alkali ortama karşı koyabilir.
Nükleer santrallerin yardımcı sisteminde UPVC/CPVC, kimyasal bozunma nedeniyle sızıntıyı önlemek için radyasyon direnci testini geçmelidir.
Endüstriyel atık su aşındırıcı maddeler (klor ve sülfür gibi) içerdiğinde, CPVC, UPVC'den daha iyi korozyon direncine sahiptir, ancak uzun süreli temastan sonra yaşlanma karşıtı performansın doğrulanması gerekir.

3. Endüstri uygulama adaptasyon önerileri
Güvenli İçme Suyu: Toksisite olmamasını sağlamak için NSF sertifikalı UPVC tercih edilir.
Yüksek sıcaklık/aşındırıcı senaryolar (metalurji, fotovoltaik gibi): CPVC daha güvenilirdir ve arayüz sızdırmazlık malzemesine (EPDM conta gibi) ekstra dikkat gösterilmesi gerekir.
Hassas endüstri (yarı iletkenler, ilaç): Sıvı kalıntısı riskini azaltmak için pürüzsüz bir iç duvara sahip CPVC'yi seçin.
