SCH8O/DIN UPVC/CPVC Döngü Flanşı

UPVC/CPVC Döngü Flanşı endüstriyel ve inşaat uygulamalarında kullanılır. Korozyon direnci ve yüksek sıcaklık performansı sunarak çeşitli sıvı ve gazların taşınmasına uygun hale getirir.

Flanş, kolay kurulum için tasarlanmıştır, güvenli boru bağlantıları sağlar ve sızıntı risklerini azaltır. UPVC/CPVC Döngü Flanşı, su arıtma, kimyasallar ve HVAC gibi endüstriler için idealdir ve boru sistemlerinin ömrünü etkili bir şekilde uzatır.

Bize Ulaşın

Öncesi：SCH8O/DIN UPVC/CPVC Blind Flange
Sonraki：SCH8O/DIN UPVC/CPVC Azaltma Tee

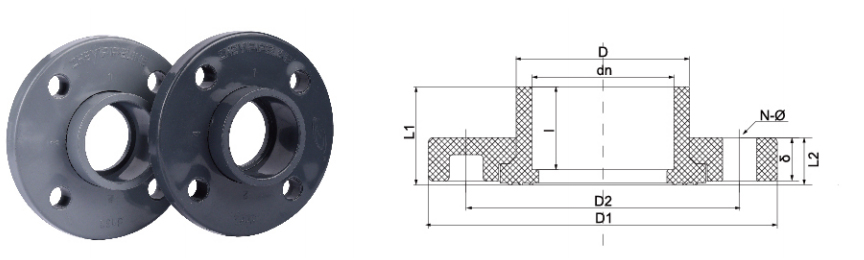

parametre başvuru Teknik Standartlar

BOYUT/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DBENN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	BEN	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-Φ	4-Φ14	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	12-Φ22	12-Φ22
ANSBEN	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	BEN	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-Φ	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	12-Φ24	12-Φ24
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	BEN	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-Φ	4-Φ15	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	12-Φ23	12-Φ25	16-Φ25

SCH80/DIN UPVC/CPVC Döngü Flanşı - Güvenli ve Çok Yönlü Boru Bağlantıları

SCH80/DIN Looper Flanş, PVC ve CPVC boru sistemlerinde güvenilir ve sökülebilir bağlantılar oluşturmak için tasarlanmış mühendislik ürünü bir bileşendir. Hem SCH80 hem de DIN stveartlarına bağlı kalarak plastik boru hatlarının metalik flanşlar, pompalar ve valflerle entegrasyonunu kolaylaştırır. Bu ürün, belirtilen çalışma koşulları altında boyutsal tutarlılık ve mekanik bütünlük sağlamak için üretilmiştir, bu da onu çok çeşitli endüstriyel uygulamalar için uygun hale getirir.

Ürün Özellikleri

Çift Standart Uyumluluk: Her ikisine de uyacak şekilde tasarlandı SCH80 and DIN cıvata desenleri, uluslararası uyumluluk gerektiren sistemler için çok yönlü bir çözüm sağlar. Bu özellik, birden fazla bölgesel standarda uyması gereken projeler için satın almayı basitleştirir.
Korozyon Direnci: Tarafından imal edilmiştir UPVC (Plastikleştirilmemiş Polivinil Klorür) veya CPVC (Klorlu Polivinil Klorür), flanş gövdesi geniş bir yelpazedeki kimyasallara, asitlere, alkalilere ve tuzlara karşı dirençlidir. Bu özellik, aşındırıcı ortamlarda uzun süreli kullanım için kritik öneme sahiptir.
Yapısal Bütünlük: Döngüleyici tasarımı, flanşın cıvata hizalaması için serbestçe dönmesine olanak tanır ve çekirdek göbek boruya sert bir bağlantı sağlarken kurulumu basitleştirir. Bu, eklemlerdeki gerilimi önler ve güvenli bir sızdırmazlık sağlar.
Yüksek Basınç Derecelendirmesi: SCH80 boru programıyla tutarlı basınç değerlerine dayanacak şekilde tasarlanmıştır, bu da onu standart PVC sistemlerden daha yüksek basınç toleransı gerektiren uygulamalar için uygun hale getirir.

Teknik Özellikler

Malzeme	Boyutlar	Standart	Nominal Basınç
UPVC (PVC-U) / CPVC (PVC-C)	SCH80 ve DIN spesifikasyonlarına bakın	ASTM D1784 / DIN EN ISO 1452	PN10 / Sınıf 150
Mevcut Boyutlar	Bağlantı Tipi	Renk	Conta Uyumluluğu
1/2 inç ila 12 inç (DN15 ila DN300)	Solvent Çimento Soketi	Gri (UPVC), Açık Gri/Tan (CPVC)	EPDM, FPM (FKM)

Uygulama Alanları

SCH80/DIN Döngü Flanşı güvenli, kimyasal olarak dayanıklı ve sökülebilir bağlantı gerektiren sistemlerde kullanılır. Tipik uygulamalar şunları içerir:

Su ve atık su arıtma tesisleri
Kimyasal işleme ve taşıma tesisleri
Aşındırıcı sıvılar için endüstriyel proses boruları
Sağlam, uzun ömürlü bileşenler gerektiren havuz ve su sistemleri
Madencilik ve rafinaj işlemleri
Enerji üretim tesisleri

---

Sıkça Sorulan Sorular

1. Bir UPVC ilmek flanşı, kurulum ve uygulama açısından geleneksel bir sabit flanştan nasıl farklıdır?

Bir ilmekli flanş, kurulum sırasında cıvata deliklerinin hizalanmasını basitleştiren, dar alanlarda veya borular zaten sabitlendiğinde önemli bir avantaj sağlayan serbest dönen bir halkaya sahiptir. Sabit bir flanş, tüm boru bölümünün hassas rotasyonel hizalanmasını gerektirir, bu da daha zor olabilir. Döngü flanşının dönme mekanizması, özellikle sabit metal bileşenlere bağlanırken boru sistemi üzerindeki stresin azaltılmasına da yardımcı olur. Özel kurulum talimatları ve en iyi uygulamalar için teknik belgelerimize bakın veya destek ekibimizle iletişime geçin.

2. SCH80/DIN CPVC flanşı için sıcaklık ve basınç sınırlaması nedir ve aşındırıcı ortamlardaki metal flanşlarla nasıl karşılaştırılır?

SCH80/DIN CPVC flanşı, tipik olarak 200°F'ye (93°C) kadar maksimum servis sıcaklığı ve SCH80 standartlarıyla tutarlı bir basınç derecesi ile UPVC'den daha yüksek sıcaklık uygulamaları için tasarlanmıştır. Metal flanşlar genellikle daha yüksek nihai basınç değerlerine sahip olsa da, birçok endüstriyel kimyasalın neden olduğu korozyona karşı hassastırlar. Buna karşılık CPVC flanşı, metalik alternatifleri bozabilen aşındırıcı ortamlarda yapısal bütünlüğünü korur. CPVC ile metal flanş arasındaki karar, sıvı tipinin, çalışma sıcaklığının ve gerekli basıncın kapsamlı bir analizine dayanmalıdır. Mühendislik ekibimiz, özel uygulamanız için ayrıntılı bir malzeme uyumluluk analizi sağlayabilir.

Şirket

Zheyi Boru Hattı (Wuhan) Co., Ltd.

ZHEYI Group Evet Çin SCH8O/DIN UPVC/CPVC Döngü Flanşı Gıda endüstrisi/otomotiv/elektronik için tedarikçi Ve özel yapılmış SCH8O/DIN UPVC/CPVC Döngü Flanşı Gıda endüstrisi/otomotiv/elektronik için fabrika. 2007 yılında kurulduk ve CPVC ve UPVC endüstriyel borularının araştırma ve geliştirme, üretim, satış ve servisine odaklandık. Şirket, özel ekipman üretim lisansı, Zhejiang Eyaleti suyla ilgili ürün hijyen lisansı, IS09001 kalite yönetim sistemi sertifikası, IS014001 çevre yönetim sistemi sertifikası ve IS045001 iş sağlığı ve güvenliği yönetim sistemi sertifikası dahil olmak üzere bir dizi sertifika elde etti. Şirketin 50 den fazla bağımsız fikri mülkiyet hakkı ve kendi kendine işletilen ithalat ve ihracat hakları vardır. Şirket, çeşitlendirilmiş ürünler ve daha iyi hizmetler sunmak için Almanya ve Amerika Birleşik Devletleri nden ileri teknoloji, takım ekipmanı ve benzersiz hammaddeler ve yönetim sistemleri tanıttı. Yıllar içinde ürünlerimiz, kimyasal, metalurjik, fotovoltaik, nükleer enerji, lityum pil, elektronik yarı iletken, gıda, ilaç, otomobil, endüstriyel su arıtma ve diğer endüstrilerde asit ve alkali sıvıların, ultra saf suyun, içme suyunun, elektronik sınıfı saf suyun ve endüstriyel atık suyun boru hattı taşımacılığında yaygın olarak kullanılmıştır. Şu anda ZHEYI Grubu ülke genelinde 30 dan fazla satış şirketi kurmuş olup, her türlü ürün Avrupa, Amerika, Güneydoğu Asya ve diğer ülke ve bölgelere ihraç edilmekte olup, yurtiçi ve yurtdışı müşteriler tarafından yoğun ilgi görmektedir.

Onur Belgesi

Haberler

Kimyasal ve Lityum UPVC/CPVC vanalarını (DIN/ANSI) anlamak...
Sep 11,2025
UPVC ve CPVC valflerine giriş Nedir UPVC ve CPVC valfleri ? UPVC (plastik olmayan polivinil klorür) ve CPVC (klorlu polivinil klorür) dayanıklı, valf üretiminde yaygın olarak kullanılan korozyona dirençli...
daha fazla bilgi edin
UPVC/CPVC boru bağlantı parçaları: kurulum, seçim ve perfo...
Sep 04,2025
Giriş: kapsamlı bir rehber Upvc/CPVC boru bağlantı parçaları Modern inşaat, ev yenileme ve endüstriyel alanlarda, boru hattı sistemleri vazgeçilmez bir yaşam çizgisidir. Ve Upvc (Plastik olmayan polivi...
daha fazla bilgi edin
Kimyasal ve lityum taşıma için sağ UPVC veya CPVC valfini ...
Aug 25,2025
Doğru valfin seçilmesi, herhangi bir kimyasal işleme veya lityum iyon pil üretim tesisinde kritik bir karardır. Yanlış seçim, sızıntılara, maliyetli kesinti sürelerine ve güvenlik tehlikelerine yol açabilir. Aşındırıc...
daha fazla bilgi edin

Mesaj bırakın

Sıkı kalite kontrolü

ZHEYI Grup, "önce kalite" ilkesine bağlı kalarak, uluslararası düzeyde gelişmiş ekipman ve yüksek kaliteli hammaddeler benimsiyor, üretimin her aşamasını sıkı bir şekilde kontrol ediyor ve mükemmel performans ve zarif görünüme sahip boru hattı ürünleri sunmaya kendini adamıştır.

Şirket, Japonya nın Sekisui ve ABD nin Lubrizol ü de dahil olmak üzere en gelişmiş üretim ekipmanlarını ve yüksek kaliteli malzemeleri kullanmaktadır. "ZHEYI", mükemmel üretim teknolojisini profesyonel yönetimle mükemmel bir şekilde birleştirir ve her ürün, üretimden muayeneye, nihai teslimata kadar sıkı kalite kontrolünden geçer ve görünüm ve işlevin mükemmel kombinasyonunu garanti eder.
Hassas performans testi

ZHEYI de her ürün titizlikle üretilir, sadece mükemmel estetik tasarıma odaklanmakla kalmaz, aynı zamanda her zaman mükemmel içsel kaliteye de bağlı kalır. Sıkı performans testleri, ürünün zorlu koşullar altında bile kararlılığını ve dayanıklılığını koruyabilmesini sağlar.:

● Yoğunluk testi: Yapıların düzgünlüğünü ve sağlamlığını sağlamak için malzeme yoğunluğunu ölçer.
● Vicat yumuşama sıcaklığı testi: Ürünün çeşitli ortamlarda deformasyona karşı dayanıklılığını garantilemek için yüksek sıcaklık koşullarında malzemelerin yumuşama derecesini değerlendirir.
● Fırın testi: Uzun süreli ısı dayanıklılığını simüle eder ve ürünün uzun süre yüksek sıcaklıklara dayanma yeteneğini doğrular.
● Hidrostatik test: Ürün emniyeti ve güvenilirliğini sağlamak amacıyla boruların yüksek basınç koşulları altındaki mukavemetini değerlendirin.
● Düşme çekici darbe testi: Ürünün nakliye, kurulum ve günlük kullanım sırasındaki darbe dayanıklılığını test edin.

SCH8O/DIN UPVC/CPVC Döngü Flanşı Sektör bilgisi

Doğru nasıl seçilir UPVC/CPVC Döngü Flanşı ? Basınç derecesi ve sıcaklık adaptasyon kılavuzu

UPVC (plastikleştirilmemiş polivinil klorür) ve CPVC (klorlu polivinil klorür) Döngü Flanşı, özellikle termal genleşme, titreşim veya boru yer değiştirmesinin tamponlanması gereken durumlarda endüstriyel boru sistemlerinde önemli bir rol oynar. Doğru seçim, malzeme özelliklerinin, basınç derecesinin, sıcaklık aralığının ve belirli endüstri uygulama gereksinimlerinin kapsamlı bir şekilde değerlendirilmesini gerektirir. Aşağıda farklı endüstriler için bir seçim kılavuzu bulunmaktadır:

1. Malzeme seçimi: UPVC vs CPVC
UPVC: Normal sıcaklık (0°C~60°C) ve düşük basınç senaryoları, asit ve alkali korozyon direnci, düşük maliyet, içme suyunda (İçme Suyu) ve endüstriyel su arıtımında (Endüstriyel Su Arıtma) yaygın olarak kullanılır.
CPVC: Daha yüksek sıcaklık dayanımı (-20°C~110°C), daha güçlü basınç dayanımı, fotovoltaik endüstrisinde soğutucu taşınması veya metalurjide (Metalurji) aşındırıcı akışkanlar gibi yüksek sıcaklık ortamları için uygundur.

2. Basınç seviyesi adaptasyonu
Sınıf 150: Elektronik yarı iletkenler için güvenli içme suyu ve ultra saf su dağıtımı gibi düşük basınçlı sistemler için uygundur.
Sınıf 200/Sınıf 300: Nükleer santrallerin yardımcı boru hatları veya endüstriyel atık suyun yüksek basınçlı deşarj sistemleri gibi orta ve yüksek basınçlı senaryolar için uygundur.

3. Endüstri uygulama uyarlama kılavuzu
İlaç: FDA standartlarına uygun olmalıdır, CPVC (yüksek sıcaklık sterilizasyon direnci) tercih edilir ve basınç seviyesi genellikle Sınıf 150'dir.
Fotovoltaik: CPVC daha uygundur çünkü yüksek sıcaklıkta soğutucu sirkülasyonu içerir ve sıcaklık ve basınç direnci gerektirir (Sınıf 200).
Metalurji: Güçlü asit / alkali ortamı, UPVC (normal sıcaklık) veya CPVC (yüksek sıcaklık), basınç seviyesinin pompalama basıncına göre seçilmesi gerekir (genellikle Sınıf 200 ~ 300).
Nükleer Güç: Yardımcı borular, güvenlik yedekliliğini sağlamak için CPVC (radyasyona dayanıklı değiştirilmiş versiyon), Sınıf 300'ü kullanabilir.
Elektronik Yarıiletken: Ultrapure su sistemi UPVC (düşük çökelti) önerir, Sınıf 150 yeterlidir.

4. Kurulum ve bakım önerileri
Aşırı sıcaklık ve aşırı basınçtan kaçının: UPVC'nin >60°C'de yumuşatılması kolaydır ve CPVC'nin >110°C'de ek desteğe ihtiyacı vardır.
Sızdırmazlık malzemesi adaptasyonu: EPDM contalar içme suyu için uygundur ve PTFE contalar güçlü asitler (metalurjik atık su gibi) için daha uygundur.
Düzenli denetim: Endüstriyel atık su gibi son derece aşındırıcı ortamlar, kısaltılmış bakım döngüleri gerektirir.
