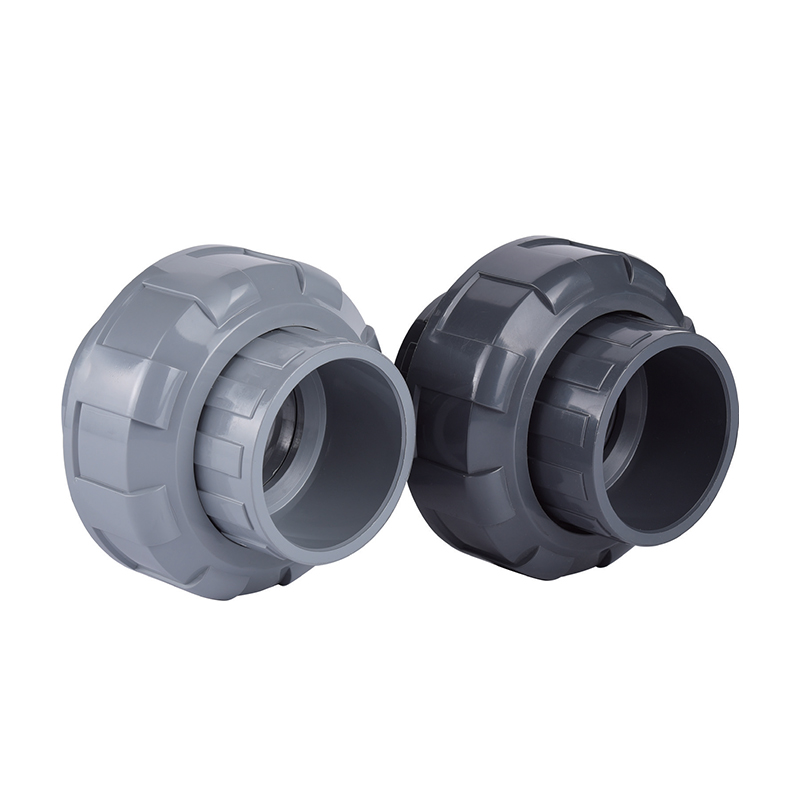

SCH8O/DIN UPVC/CPVC Ⅱ Rakor

UPVC/CPVCⅡ birliği yaşlanma karşıtı özellikler sergileyerek zorlu ortamlarda bile fiziksel ve kimyasal performansı korur. Tasarımı, karmaşık aletlere gerek kalmadan hızlı ve kolay kuruluma olanak tanıyarak zamandan ve maliyetten tasarruf sağlar.

Birleşim olağanüstü sızdırmazlık performansı sunarak sızıntıyı etkili bir şekilde önler ve sistemin stabilitesini ve güvenliğini sağlar.

Bize Ulaşın

Öncesi：SCH8O/DIN UPVC/CPVC Sele Bağlantısı
Sonraki：SCH8O/DIN UPVC/CPVC Ⅰ Rakor

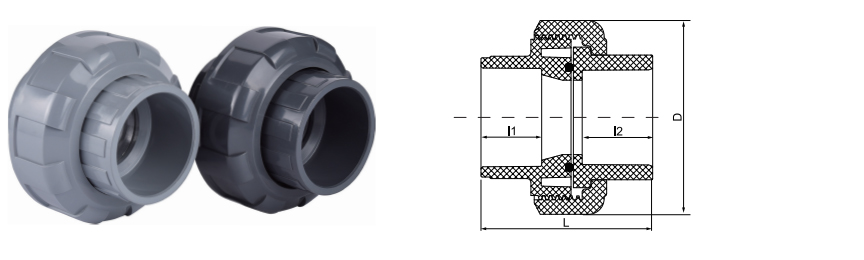

parametre başvuru Teknik Standartlar

gün	DN	D	L	I1	I2
20	15	56	54	22	22
25	20	63	65	22	22
32	25	75	71	24	24
40	32	85	80	28	28
50	40	99	89	31	31
63	50	118	98	38	38

SCH80 / DIN · ÜÇ PARÇALI RAKOR

UPVC / CPVC Tip II Rakor

Soketli veya Dişli · EPDM/FKM Sızdırmazlık · Çift Standart

SCH80/DIN UPVC/CPVC II Rakoru, endüstriyel termoplastik boru sistemlerinin güvenli bağlantısı ve kolay bakımı için tasarlanmış kritik bir bileşendir. Hem ASTM Çizelge 80 hem de DIN metrik standartlarını karşılayacak şekilde tasarlanan bu bağlantı, boru bölümlerinin hattı kesmeden ayrılmasına olanak tanıyan üç parçalı bir yapıya sahiptir. UPVC (Plastikleştirilmemiş Polivinil Klorür) çeşidi, genel su arıtımı ve aşındırıcı sıvı taşınması için kimyasal direnç sağlarken, CPVC (Klorlu Polivinil Klorür) versiyonu özellikle yüksek sıcaklık uygulamaları ve agresif kimyasal işlemler için kullanılır. Hassas işlenmiş dişler ve yüksek kaliteli EPDM veya FKM O-halkaları, nominal basınç koşulları altında sızdırmaz bir conta sağlar ve bu da onu yüksek saflıkta ve endüstriyel sıvı işleme için standart bir seçim haline getirir.

Çift Standart Uyumluluğu

Çeşitli uluslararası boru konfigürasyonlarına sorunsuz bir şekilde entegre olmak için SCH80 (ASTM) ve DIN spesifikasyonlarında mevcuttur.

Malzeme Çok Yönlülüğü

Ortam sıcaklığındaki aşındırıcı sıvılar için UPVC seçenekleri ve 93°C'ye (200°F) kadar yüksek sıcaklıktaki kimyasallara dayanıklılık için CPVC seçenekleri.

Sistem Bakımı

Rakor tasarımı hızlı valf veya ekipman değişimini kolaylaştırarak sürekli işleme ortamlarında arıza süresini azaltır.

Kimyasal Atalet

Aşındırıcı olmayan termoplastik malzeme, hassas elektronik veya farmasötik uygulamalarda ortamın saflığını koruyarak iyon sızmasını önler.

Teknik Özellikler

Malzeme Seçenekleri

UPVC (Gri), CPVC (Açık Gri/Bej)

Basınç Değeri

PN16 veya SCH80 (boyuta ve sıcaklığa göre değişir)

Bağlantı Türü

Soketli (Solventli Çimento) veya Dişli (NPT/PT)

Sızdırmazlık Malzemesi

EPDM veya FKM (Viton) O-ringler

Standart Uyumluluk

ASTM D2467, ASTM F439, DIN 8063

▣

Yarı İletken ve Elektronik

Metalik kirliliğin ortadan kaldırılması gereken ultra saf su (UPW) ve elektronik sınıf kimyasalların taşınması.

▣

Kimya ve Metalurji

Kaplama hatlarında, dekapaj proseslerinde ve kimyasal dozaj sistemlerinde asitlerin, bazların ve tuzların taşınması.

▣

Yenilenebilir Enerji

Fotovoltaik (PV) hücre üretimi ve lityum iyon pil elektrolit işleme için borular.

▣

Endüstriyel Su Arıtma

Endüstriyel atık suların işlenmesi, deniz suyunun tuzdan arındırılması ve içme suyu dağıtımı.

▣

Gıda ve İlaç

Deiyonize suyun ve yerinde temizlik (CIP) çözümlerinin sıhhi taşınması.

Kurulum Yönergeleri

Solvent Kaynağı: Boru uçlarının kare ve çapaksız olduğundan emin olun. Moleküler bir bağ sağlamak için malzemeye özel uygun astar ve solvent çimentosunu (UPVC ve CPVC) kullanın.
O-Halka Denetimi: Montajdan önce, O-halkanın yuvasına doğru şekilde oturduğundan ve baypas sızıntısını önlemek için kirden arınmış olduğundan emin olun.
Elle Sıkma: Rakorlar genellikle elle sıkılmalıdır. Aşırı kuvvet, termoplastik somun bileşenlerinde gerilim çatlamasına neden olabileceğinden, anahtarlarla aşırı tork uygulamaktan kaçının.
Saklama Koşulları: Polimer yapısının uzun süreli bozulmasını önlemek için doğrudan UV ışınlarına maruz kalmayan, serin ve kuru bir ortamda saklayın.
Termal Genleşme: CPVC yüksek sıcaklık hatlarında kullanıldığında, boru sisteminin bağlantı bağlantılarındaki mekanik gerilimi önlemek için yeterli genleşme döngüleri içerdiğinden emin olun.

Bakım ve Muayene

Özellikle yüksek çevrimli termal uygulamalarda rakor somununu sürünme veya çatlama belirtileri açısından düzenli olarak kontrol edin.
Herhangi bir sökme işlemi sırasında O-halkaları değiştirin. Sıkıştırılmış veya eskimiş contaların yeniden kullanılması sızıntı bütünlüğünü tehlikeye atar.
Sıcak kimyasal hizmetinde CPVC bağlantıları için, kimyasal saldırının göstergesi olarak renk değişimi veya yüzey yumuşaması açısından yıllık olarak kontrol edin.
Dişlilerde veya O-halkalarda petrol bazlı yağlayıcılar kullanmayın. Yalnızca termoplastikler için onaylanmış silikon bazlı veya PTFE yağlayıcıları kullanın.
Bakımdan sonra yeniden bağlarken dişlerin temiz ve hasarsız olduğundan emin olun. Çapraz diş açma contanın anında arızalanmasına neden olur.

Bu birlikler asit-alkali sıvılar, ultra saf su, içme suyu, elektronik dereceli su ve endüstriyel atık su boru hatlarının taşınması için kimya, metalurji, fotovoltaik, nükleer, lityum, elektronik yarı iletken, gıda, ilaç, otomotiv ve endüstriyel su arıtma endüstrilerinde yaygın olarak konuşlandırılmıştır.
