özel yapılmış SCH8O/DIN UPVC/CPVC Sele Bağlantısı Gıda endüstrisi/otomotiv/elektronik için

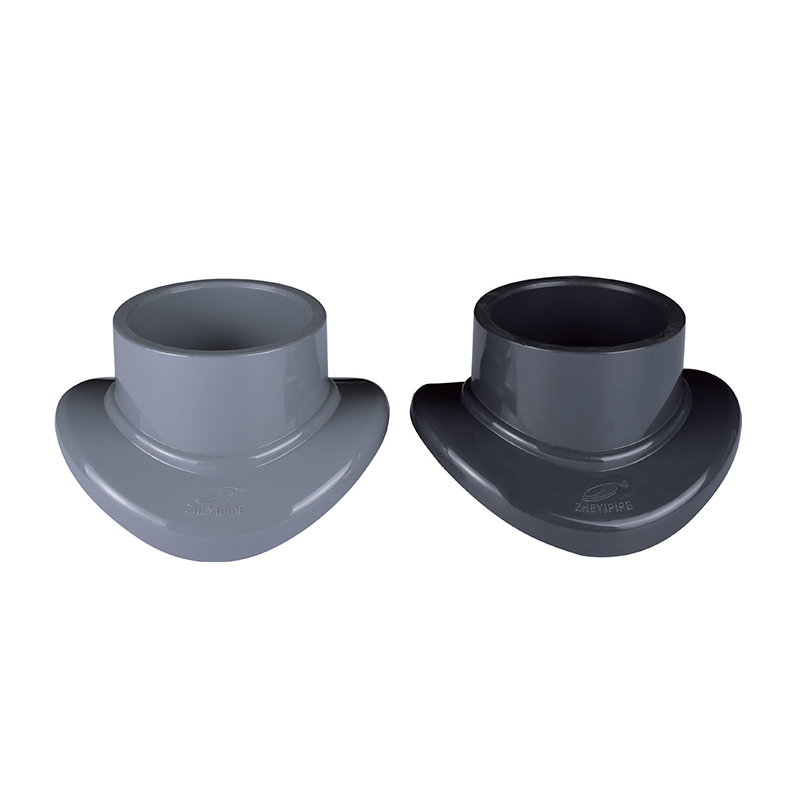

SCH8O/DIN UPVC/CPVC Sele Bağlantısı

SCH8O/DIN UPVC/CPVC Sele Bağlantısı

Eyer bağlantısı, ana boru hattını kesmeden veya zarar vermeden branşman bağlantılarına olanak tanıyan benzersiz eyer şeklindeki tasarımıyla ünlüdür. Bu, kurulumu basitleştirir ve inşaat zorluklarını ve maliyetlerini azaltırken sızıntıyı önlemek için sızdırmazlık performansı sağlar.

Sıcak ve soğuk su temin sistemleri, yangından korunma sistemleri, kimya ve ilaç gibi endüstriler için uygundur. UPVC/CPVC eyer bağlantıları, çeşitli uygulamalar için güvenilir bağlantı çözümleri sağlar.

Bize Ulaşın
  • SCH8O/DIN UPVC/CPVC Sele Bağlantısı
Öncesi：UPVC/CPVC boru desteği
Sonraki：SCH8O/DIN UPVC/CPVC Ⅱ Rakor

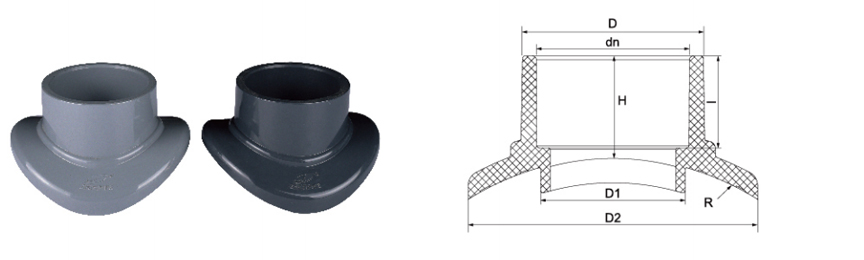

parametre başvuru Teknik Standartlar

  • Nominal boyut Φ

    ΦD

    ΦD1

    ΦD2

    R

    H

    ben

    Φ75×32

    40

    30

    60

    37.5

    26

    22

    Φ90×32

    40

    30

    65

    45

    26

    22

    Φ110×32

    40

    30

    65

    55

    26

    22

    Φ140×32

    40

    30

    70

    70

    26

    22

    Φ140×50

    60

    55

    100

    70

    36

    31

    Φ140×63

    75

    60

    100

    70

    40

    38

    Φ160×32

    40

    30

    70

    80

    26

    22

    Φ160×50

    60

    60

    100

    80

    36

    31

    Φ160×63

    75

    60

    120

    80

    40

    38

    Φ160×90

    105

    90

    150

    80

    56

    51

    Φ200×90

    104

    90

    152

    100

    56

    51

    Φ225×32

    40

    30

    60

    112.5

    26

    22

    Φ225×50

    60

    55

    100

    112.5

    36

    31

    Φ225×63

    75

    60

    120

    112.5

    42

    38

    Φ225×75

    88

    70

    120

    112.5

    50

    44

    Φ225×90

    105

    90

    155

    112.5

    56

    51

    Φ250×32

    40

    30

    70

    125

    26

    22

    Φ250×63

    75

    60

    120

    125

    42

    38

    Φ280×32

    40

    30

    70

    140

    26

    22

    Φ280×50

    60

    55

    100

    140

    36

    31

    Φ280×63

    75

    60

    120

    140

    42

    38

    Φ280×75

    88

    70

    120

    140

    50

    44

    Φ315×32

    40

    30

    70

    157.5

    26

    22

    Φ315×50

    60

    55

    100

    157.5

    36

    31

    Φ315×63

    75

    60

    120

    157.5

    42

    38

    Φ315×75

    88

    70

    118

    157.5

    50

    44

    Φ355×63

    75

    60

    120

    177.5

    42

    38

SCH80/DIN · SELE BAĞLANTISI
UPVC / CPVC Şube Bağlantı Çözümü
Kelepçeli tasarım · Boru hattını kesmeye gerek yok · Çift standart uyumluluğu
SCH80/DIN UPVC/CPVC Sele Bağlantısı, kesmeye veya kapsamlı sistem yeniden yapılandırmasına gerek kalmadan mevcut boru hatlarını dallandırmak için tasarlanmış özel bir boru bileşenidir. Hem Amerikan SCH80 hem de Avrupa DIN boyut standartlarına uyacak şekilde üretilen bu eyer bağlantıları, plastikleştirilmemiş polivinil klorür (UPVC) ve klorlu polivinil klorür (CPVC) malzemelerden mevcuttur. Mekanik yapı, ana boru çevresinde sızdırmaz bir bağlantı oluşturan ve sıvı dağıtımı için ikincil hatların kurulumunu kolaylaştıran iki parçalı kelepçeli tasarımdan oluşur. Bu bağlantılar, endüstriyel sıvı işlemede yaygın olan yoğun kimyasal konsantrasyonlara ve yüksek basınçlı ortamlara dayanacak şekilde tasarlanmış olup sensörler, göstergeler veya yanal boru uzantıları için sağlam bir arayüz sağlar.
◆
Kimyasal İnertlik
Hem UPVC hem de CPVC çeşitleri asitlere, bazlara ve tuzlara karşı yüksek direnç göstererek aşındırıcı endüstriyel sıvıların veya ultra saf suyun taşınması sırasında malzemenin bozulmasını önler.
◆
Yapısal Bütünlük
SCH80 duvar kalınlığı, standart bağlantı parçalarına kıyasla daha yüksek basınç değerleri sağlayarak sele bağlantısının hidrolik dalgalanmalar altında sızdırmazlığını korumasını sağlar.
◆
Entegrasyon Kolaylığı
Kelepçeli mekanizma, boru ağlarının hızlı bir şekilde genişletilmesine olanak tanır, tesis yükseltmeleri veya bakımı sırasında çalışma saatlerini ve sistem aksama süresini önemli ölçüde azaltır.
◆
Sıcaklık Çok Yönlülüğü
CPVC modeli, 93°C'ye (200°F) kadar yüksek sıcaklık aralıklarını destekler; bu da onu sıcak aşındırıcı sıvı taşıma ve endüstriyel su arıtma için uygun hale getirir.
Teknik Özellikler
Standart Uyumluluk ASTM SCH80, DIN 8061/8062
Malzeme Seçenekleri UPVC (Polivinil Klorür), CPVC (Klorlu Polivinil Klorür)
Bağlantı Türü O-ring Contalı / Solvent Çimento Arayüzlü Mekanik Kelepçe
Boyut Aralığı 20 mm'den 400 mm'ye kadar birincil boru çaplarıyla uyumlu
Çalışma Basıncı PN10 - PN16 (Ebat ve malzemeye bağlı olarak)
Temel Özellikler
Kelepçeli tasarım boru hattının kesilmesini ortadan kaldırır
O-halka contası sızdırmaz branşman bağlantısı sağlar
SCH80 ve DIN boru boyutlarıyla uyumlu
CPVC sınıfı 93°C'ye kadar sıcak sıvı uygulamalarını destekler
Sensör, gösterge veya yan boru montajına uygundur
Genişletme sırasında sistemin kapalı kalma süresini azaltır
Endüstriyel Uygulama Senaryoları
Yarı İletken ve Elektronik
Düşük sızıntı kabiliyetinin gerekli olduğu temiz oda ortamlarında elektronik kalitede su ve ultra saf suyun (UPW) dağıtımı.
Kimya ve Metalurji
Metal kaplama ve kimyasal işleme tesislerinde konsantre asitlerin ve alkalin sıvıların güvenli taşınması.
Yenilenebilir Enerji
Güneş PV hücresi üretimi ve lityum pil elektrolit üretim hatları için boru altyapısı.
Endüstriyel Su Arıtma
Nükleer ve gıdaya uygun tesislerde endüstriyel atık suyun, deniz suyunun tuzdan arındırılmasının ve deiyonize su taşınmasının işlenmesi.
▼
Kurulum Yönergeleri
  • Yüzey Hazırlığı: Contanın hava geçirmez bir sızdırmazlık sağladığından emin olmak için eyer bağlantısını monte etmeden önce ana boru yüzeyinin döküntü, çizik veya nemden arınmış olduğundan emin olun.
  • Tork Kontrolü: Sele kelepçesindeki mekanik cıvataları sıkarken, UPVC/CPVC malzemesi üzerinde çevresel stres çatlamasına yol açabilecek lokal gerilimi önlemek için tüm noktalara eşit tork uygulayın.
  • Yapıştırıcı Kullanımı: Solvent kaynaklı eyer tipleri için, UPVC veya CPVC için belirtilen uygun astar ve çimentoyu kullanın. Farklı malzeme türlerine yönelik çimentoları karıştırmayın.
  • Saklama Koşulları: Bileşenleri serin ve kuru bir ortamda, doğrudan UV ışınlarına maruz kalmayacak şekilde saklayın. Uzun süreli ultraviyole radyasyon, zamanla PVC bazlı polimerlerin darbe direncini etkileyebilir.
▲
Bakım ve Muayene
  • O-halka contasını, sıkışma seti veya kimyasal saldırı belirtileri açısından periyodik olarak inceleyin. Herhangi bir çatlama veya düzleşme gözlemlenirse değiştirin.
  • Cıvata torkunu yıllık olarak kontrol edin. Titreşim veya termal döngü, mekanik kelepçenin kademeli olarak gevşemesine neden olabilir.
  • Sıcak servisteki CPVC eyer bağlantıları için, malzeme bozulmasının erken göstergeleri olarak renk değişimini veya kırılganlığı izleyin.
  • Sökerken, sızdırmaz bütünlüğü korumak için eski contaları yeniden kullanmak yerine tüm contaları ve O-halkaları değiştirin.
Bu eyer bağlantıları asit-alkali sıvıların, ultra saf suyun, içme suyunun, elektronik dereceli suyun ve endüstriyel atık su boru hatlarının taşınması için kimyasal, metalurji, fotovoltaik, nükleer, lityum, elektronik yarı iletken, gıda, ilaç, otomotiv ve endüstriyel su arıtma endüstrilerinde kullanılmaktadır.
DIN 8061/8062 ASTM SCH80 UV Dayanımlı (belirli kaliteler) Kimyasallara dayanıklı
