SCH8O/DIN UPVC/CPVC Başlığı

UPVC kapaklar hafif ancak sağlamdır; çeşitli boru hattı sistemlerinin uçlarını kapatmak, orta düzeydeki sızıntıyı etkili bir şekilde önlemek ve sistem stabilitesini sağlamak için tasarlanmıştır. Hassas bir tasarıma sahip UPVC/CPVC kapakların kurulumu kolaydır, inşaat sırasında zamandan ve maliyetten tasarruf sağlar.

Endüstriyel boru hatları, sıhhi tesisat sistemleri ve tarımsal sulamada uygulanabilen bu ürünler, sızdırmazlık performansı sağlarken farklı gereksinimleri karşılamak için çeşitli boyutlarda mevcuttur.

Bize Ulaşın

Öncesi：SCH8O/DIN UPVC/CPVC Erkek Adaptör
Sonraki：SCH8O/DIN UPVC/CPVC Reducer Bushing

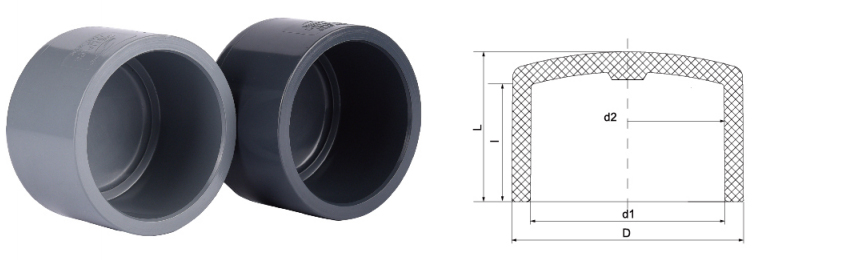

parametre başvuru Teknik Standartlar

BOYUT/NOM.		dn20	dn25	dn32	dn40	DN50	dn63	dn75	DN90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DİN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	L	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	ben	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANSben	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	ben	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	ben	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · SONLANDIRMA BAĞLANTISI

UPVC / CPVC Kapağı

Soket Ucu · Solvent Kaynağı · Dişli Seçeneği

SCH80/DIN PVC/CPVC Başlığı, basınçlı boru ağlarının sonunda güvenli, sızdırmaz bir yalıtım sağlamak üzere tasarlanmış kritik bir terminal bileşenidir. ASTM SCH80 ve DIN metrik standartlarına uygun olarak üretilen bu kapaklar, plastikleştirilmemiş polivinil klorür (UPVC) veya klorlu polivinil klorür (CPVC) reçinelerinden üretilmiştir. SCH80 profilinin daha kalın duvar boyutları, standart tesisat bağlantı parçalarıyla karşılaştırıldığında daha yüksek basınç değerlerine olanak tanır. Bu bileşenler özellikle agresif kimyasal ortamlar, ultra saf su ve yüksek sıcaklıkta sıvı taşınmasını içeren ortamlarda kullanılır. Malzeme bileşimi, karmaşık endüstriyel sıvı taşıma sistemlerinde yapısal bütünlüğü koruyarak kireçlenmeye ve elektrokimyasal korozyona karşı direnç sağlar.

Kimyasal İnertlik

Hem UPVC hem de CPVC çeşitleri, geniş bir yelpazedeki asitlere, bazlara, tuzlara ve oksidanlara karşı yüksek direnç göstererek aşındırıcı kimyasal işlemlerde malzemenin bozulmasını önler.

Yüksek Basınç Toleransı

SCH80 duvar kalınlığı, sağlam bir basınç sınırı sağlayarak, kapakların endüstriyel su arıtmada sistem dalgalanmalarına ve tutarlı çalışma basınçlarına dayanabilmesini sağlar.

Termal Kararlılık

CPVC seçenekleri, çalışma aralığını 93°C'ye (200°F) kadar sıcaklıklara kadar genişleterek onları sıcak, aşındırıcı sıvı işleme ve farmasötik işleme için uygun hale getirir.

Pürüzsüz İç Delik

İç yüzeylerin düşük sürtünme katsayısı, basınç düşüşünü en aza indirir ve biyolojik büyümenin veya mineral birikintilerinin birikmesini önler.

Malzeme Karşılaştırması · UPVC ve CPVC

Özellik

PVC Kap

CPVC Sınırı

Standart Uyumluluk

ASTM D2467 (SCH80) / DIN 8063

ASTM F439 (SCH80) / DIN EN ISO 15493

Maksimum Sıcaklık

60°C (140°F)

93°C (200°F)

Bağlantı Türü

Soket (Solvent Çimento) / Dişli

Korozyon Direnci

Yüksek (Asitler/Bazlar)

Çok Yüksek (Asitler/Bazlar/Yüksek Sıcaklık)

Ortak Renk

Koyu Gri

Açık Gri / Fildişi

Endüstriyel Uygulama Alanları

⌂

Elektronik ve Yarı İletkenler

Sızıntıdan kaçınılması gereken ultra saf su (UPW) ve elektronik dereceli su döngülerinin sonlandırılması.

⌂

Enerji ve Fotovoltaik

Asidik aşındırma sıvılarının ve endüstriyel atık suyun taşınmasında güneş pili üretim hatlarında kullanılır.

⌂

Kimya ve Metalurji

Kimyasal besleme hatlarının, dekapaj tanklarının ve metalurjik işleme borularının güvenli sızdırmazlığı.

⌂

Gıda ve İlaç

İçme suyu ve işleme sıvılarının sıkı hijyen ve inertlik gerekliliklerine uygun şekilde teslim edilmesi.

⌂

Endüstriyel Su Arıtma

Lityum pil üretiminde ve otomotiv endüstriyel atıksu arıtma sistemlerinde uygulanabilir.

⛭

Kurulum ve Depolama Yönergeleri

Solvent Kaynağı: UPVC veya CPVC için özel olarak formüle edilmiş doğru astar ve solvent çimentosunun kullanıldığından emin olun. Sistemi test etmeden önce üreticinin basınç taşıma planına göre yeterli sertleşme süresi bekleyin.
Saklama Koşulları: Kapakları, doğrudan ultraviyole (UV) ışınlarına maruz kalmayacak şekilde, serin bir ortamda saklayın. Güneş ışığına uzun süre maruz kalmak zamanla malzemenin kırılganlaşmasına neden olabilir.
Dişli Bağlantılar: Dişli versiyonlar için PTFE bant veya uyumlu dişli sızdırmazlık malzemeleri kullanın. Aşırı kuvvet uygulandığında plastik dişler gerilim çatlamasına neden olabileceğinden aşırı tork uygulamayın.
Taşıma: Özellikle termoplastik darbe direncinin azaldığı soğuk hava ortamlarında, kurulumdan önce kılcal çatlaklar veya fiziksel darbe hasarı olup olmadığını kontrol edin.

◉

Kritik Çalışma Sınırları

UPVC kapaklarını 60°C'yi aşan sıvılarla veya %15'in üzerindeki nitrik asit gibi konsantre oksitleyici maddelerle kullanmayın.
CPVC kapakları, buhar hizmetine veya yüksek sıcaklıklarda klorlu solventlere sürekli maruz kalmaya uygun değildir.
Nominal çalışma basıncının 1,5 katını aşan darbeli yüklemelerden veya ani basınç artışlarından kaçının.
Metal boru anahtarlarını asla doğrudan kapak gövdesi üzerinde kullanmayın; yüzeyin oyulmasını ve gerilim yükselticilerini önlemek için şerit anahtarları kullanın.
Dişli bağlantılara solvent çimentosu uygulamayın. Dişli kapak kurulumları için dişli sızdırmazlık malzemeleri gereklidir.
